Potrubní spojky – typy a aplikace

Potrubní spojky se používají k bezpečnému připojení trubek, potrubí a hadic. Používají se v pneumatice i v hydraulice a dalších systémech pro plnění kapalin. Vhodné spojky a adaptéry jsou však k dispozic také pro vakuová potrubí. Jako důležitá součást těchto systémů je nezbytné, aby potrubní spojky spolehlivě a bezpečně připojily připojené součásti. Současně jsou určeny k trvalému zabránění vniknutí nebo výstupu kapalin nebo plynů. Tento článek představuje různé typy potrubních spojek a jejich možná použití a pomůže vám vybrat nejlepší spojky pro vaši aplikaci.

Přípojky potrubí obecně

Existuje několik způsobů, jak připojit potrubí. Volba dostupných metod spojování závisí do značné míry na následné dostupnosti připojení, materiálu, který má být připojen, tlaku a typu média, jakož i na speciálních požadavcích na připojení nebo celý systém. Potrubní spojky se často nazývají armatury. Armatury jsou jen jedním z mnoha způsobů, jak připojit potrubí.

Obecně se rozlišuje mezi uvolnitelnými a neuvolnitelnými spoji pro potrubní konektory. I když uvolnitelné spoje potrubí umožňují snadnou montáž a nedestruktivní demontáž, neuvolnitelné spoje lze uvolnit pouze zničením části materiálu. Na rozdíl od uvolnitelných spojů proto nelze neuvolnitelné spoje použít také v přístupných oblastech.

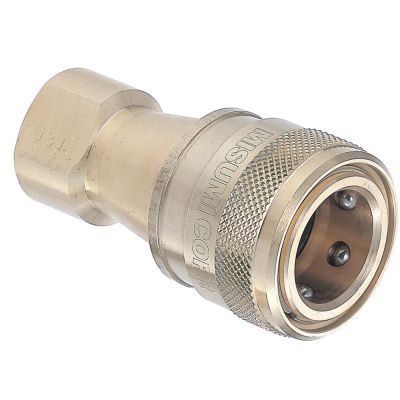

Uvolnitelné spoje se obvykle provádějí pomocí potrubních konektorů, jako jsou závitové spoje nebo šroubové spojky, kompresní spojky, přírubové spoje nebo potrubní spojky. Uvolnitelné potrubní přípojky však zahrnují také přípojky objímky, manžety a zásuvné přípojky. Uvolnitelné spoje se často označují jako armatury a spojky. Oba jsou podmnožinou konektorů, ale liší se následovně: Spojky zajišťují jednoduché a trvalé spojení. Armatury jsou na druhou stranu přípojky pro rychlé připojení nebo odpojení hadic a trubek. Integrované uzavírací ventily lze přidat k automatickému zastavení průtoku po odpojení potrubí.

Uvolnitelná připojení potrubí jsou obvykle o něco složitější než uvolnitelná připojení potrubí: Potrubí jsou svařována, přilepena nebo pájena k sobě navzájem nebo k příslušným konektorům potrubí. Tento typ připojení se doporučuje zejména pro vedení, která jsou pod těžkým nákladem nebo již nejsou přístupná později. Pro tyto účely existuje také široká škála armatur a konektorů. Patří sem například lisované spojky a přípojky s posuvnou objímkou.

Jaké jsou základní formy potrubních konektorů?

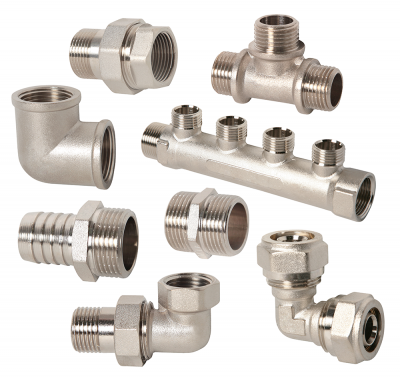

Konektory potrubí provádějí různé úkoly: Jsou například navrženy pro připojení, snížení nebo větvení trubek v potrubním systému. Níže jsou podrobněji uvedeny různé potrubní konektory a jejich typická použití.

Optimalizace potrubních spojů

Je třeba mít na paměti několik věcí, aby bylo zajištěno, že je připojení potrubí bezpečné.

Předběžné úvahy o potrubních přípojkách

Existuje několik věcí, které je třeba zvážit, abyste z široké nabídky vybrali tu správnou spojku/armaturu. Při připojování potrubí často dochází k problémům, například když jsou k sobě připojeny dva různé materiály. Některé kombinace materiálů spolu reagují a vytvářejí vyšší riziko koroze. Běžnými příčinami vadného spojení jsou dokonce i nesprávně vybraný konektor potrubí nebo nadměrná síla během montáže.

Nejdůležitější body, které je třeba předem objasnit, jsou:

• Zamýšlené použití a médium (hydraulické, pneumatické, vakuové, kapalné, plynové)
• uvolnitelné / neuvolnitelné
• Možná chemická reakce materiálu konektoru a potrubního systému (neušlechtilý a ušlechtilý materiál)
• Teplota
• Je konektor dimenzován pro daný tlak a médium?
• Existují nějaké předpisy, které je třeba dodržovat (kompatibilita potravin atd.)?
• Jaký je směr průtoku? Jaké jsou možnosti a směr průtoku rozvodných potrubí?
• Jaké zásuvky jsou vyžadovány na potrubích (uvnitř/vně a v průřezu)?
• Výběr tehdy stále možného systému a možností montáže (šrouby, pájení, příruby, lisovací spojky atd.)
• Jaké nástroje jsou zapotřebí? Mezi běžné příklady patří řezačky trubek, klíče na trubky, standardní klíče a bublinková vodováha.

Možnosti připojení podle materiálu potrubí

V závislosti na materiálu a vložce jsou k dispozici jsou různé typy potrubních přípojek:

• Ocelové trubky: Ideálně se připojují svařováním, jinak např. s přírubovými nebo šroubovými spoji (např. závitové armatury).
• Měděné trubky: Ideálně se připojují pájením nebo lisováním. Lisovací spojky se například často používají v aplikacích ohřevu.
• Plastové trubky: Přednostně zásuvné spoje, upínací spoje, také lepicí spoje a svařování. U zásuvných přípojek je potrubí například jednoduše zasunuto do spojky. Další nástroje nejsou zapotřebí.
• Potrubí z nerezové oceli: Ideálně se připojují lisováním, svařováním. Lisovací spojky jsou také rychlou a čistou metodou.
• Kompozitní potrubí: Ideálně se připojují lisováním nebo upínáním. Spojky svorek zajišťují potrubí pomocí matice.
• Lité trubky: Ideálně příruby, zásuvková spojka. Zásuvkové spojky mají nainstalovaný těsnicí kroužek, který zajišťuje obzvláště těsné spojení.

Vhodné materiály podle aplikace

Výběr správného materiálu závisí na požadované aplikaci. Například vysoká odolnost proti korozi přípojky potrubí je nezbytná, pokud potrubím trvale proudí voda. Naopak, pokud v potrubí převažuje vysoký tlak, je třeba to vzít v úvahu také při výběru připojení potrubí. Následující přehled popisuje některé běžné materiály a jejich použití:

• PVC: Vhodné pro vodní systémy, protože jsou odolné vůči chemikáliím a korozi.
• Měď: Měď je lehká a poddajná s relativně dobrou odolností proti korozi.
• Mosaz: Kromě odolnosti proti korozi má mosaz vysokou stlačovací kapacitu.
• Nerezová ocel: Nerezová ocel je obzvlášť robustní a odolná.
• Černá ocel (uhlíková ocel): nízké náklady, vysoká pevnost v tlaku a odolnost vůči teplotě, ale nízká odolnost proti korozi
• Pozinkovaná ocel: o něco vyšší náklady než černá ocel, ale nabízí zlepšenou odolnost proti korozi a kompatibilitu s jinými potrubními materiály při přibližně stejných vlastnostech

Pro optimalizaci výběru ocelového materiálu doporučujeme našeho Průvodce ocelovými materiály.

Řezání a spojování trubek

Standardní délky jsou rovné trubky, např. dva, tři nebo šest metrů. U komplikovaných potrubních vedení je proto často nutné zkrátit potrubí na požadovanou délku. Někdy se také prodávají trubky s nepřipravenými konci, tj. nejsou na řezných hranách otřepány. Aby bylo možné optimalizovat usazení potrubního spoje, je proto nezbytné sledovat určité věci předem a během zpracování, např. při řezání a odstraňování otřepů trubek.

Pomocí řezačky na trubky lze přesně a rovně řezat mnoho kovových trubek a plastových trubek, aniž by došlo k jejich rozdrcení. Potrubí je pak začištěno. Zvláště kovové trubky, jako jsou měděné trubky, by měly být začištěny, aby se zabránilo poškození armatur, což vytváří riziko úniku. Doporučuje se však také začištění trubek z PVC. Dočišťování trubek významně přispívá ke zvýšení kvality a prodloužení životnosti potrubních spojů a celého potrubního systému. Nástroj pro začištění odstraňuje ostré hrany a otřepy. Jsou k dispozici ručně ovládané a automatické nástroje pro začištění.

Jakmile jsou trubky správně připraveny, lze trubku usadit. Je důležité zajistit pevné uchycení. Spojka potrubí by však neměla být navlečena na příliš těsné šrouby, protože by to mohlo způsobit nadměrné závitování. Nakonec je třeba zkontrolovat, zda nedochází k únikům z potrubí. To lze provést např. tím, že se médium nechá natéct dovnitř. Samozřejmě je lepší předem detekovat úniky, např. pomocí zařízení na zkoušku těsnosti nebo speciálního spreje na zkoušku těsnosti. Sprej na zkoušku těsnosti se používá k aplikaci pěny nebo mýdlové kapaliny, která pak v místě úniku vytvoří bubliny.

Standardizace: Různé normy pro potrubní armatury

Trubkové armatury jsou klasifikovány běžnými normami pro závitování.

Následující tabulka shrnuje nejdůležitější:

Další informace o standardních rozměrech závitů potrubí naleznete v našem rozsáhlém technickém protokolu.
