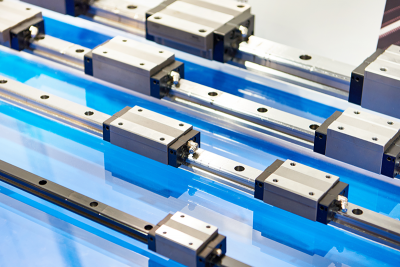

Nástroj pro výběr profilových vodicích lišt

Správný výběr profilových vodicích lišt výrazně ovlivňuje výkon a spolehlivost strojů a zařízení. V tomto hraje roli řada parametrů: od přesných provozních podmínek přes požadovanou nosnost a přesnost až po optimalizované mazání a životnost. Každá aplikace má jedinečné požadavky, které vyžadují pečlivé plánování a výběr. Náš nástroj pro výběr lineárních vodicích lišt poskytuje strukturovaný přístup k identifikaci vodicích lišt toho správného profilu pro vaše specifické potřeby. Zde uvedená sekvence například klade hlavní důraz na požadovanou přesnost. Vysvětlíme vám, jak krok za krokem analyzovat podmínky instalace, vybrat správnou sérii a předpětí a zvážit důležité aspekty, jako je tření, zatížení a mazání. Základní proces výběru se může lišit v závislosti na vybraném zaměření.

Určení podmínek výběru

Základ každého výběru začíná přesným určením požadavků a podmínek rámce. Níže jsou uvedena některá klíčová kritéria výběru, která je třeba vzít v úvahu při konfiguraci profilových vodicích lišt. Další informace a široký přehled různých forem a alternativ profilových vodicích lišt naleznete na našem blogu o typech, funkcích a životnosti profilových vodicích lišt.

Pojezdová vzdálenost

Pojezdová vzdálenost požadovaná v pracovním prostoru je skutečná uražená vzdálenost, když je stroj nebo systém v provozu. Minimální délka vodicích lišt je určena pojezdem s přihlédnutím k vodicím lištám a požadovaným rozestupům mezi vodicími lištami. Měla by být naplánována bezpečnostní rezerva, aby se neomezil pojezd na koncích vodicích lišt. V aplikacích s krátkým pojezdem může být užitečné také použití vačkové ozubené kolo nebo mechanismu páky vačky. Více informací o tom, jak lépe vyhodnotit transformaci pohybu a pojezdu při výběru délky vodicí lišty a správného konceptu pohonu, najdete v našem blogu Převod rotace na posunutí.

Provozní podmínky

Provozní podmínky zahrnují mimo jiné teplotu, mazání, životnost a další podmínky prostředí. V drsných podmínkách mohou být vyžadovány speciální povrchové nátěry a speciálně navržené materiály. Volba maziva a intervalů mazání je zásadní pro životnost a účinnost vodítka. Aplikace v čistých prostorách nebo ve vakuových podmínkách vyžadují speciální materiály a těsnicí systémy. Podobné aspekty týkající se mazání a teploty je také nutné dodržovat u lineárních kuličkových ložisek.

Špinavá prostředí mohou vyžadovat ochranné systémy, jako jsou stěrače, těsnění nebo měchy. Materiály nebo speciální nátěry odolné proti korozi jsou nezbytné v korozivním prostředí.

Vyberte požadovanou přesnost

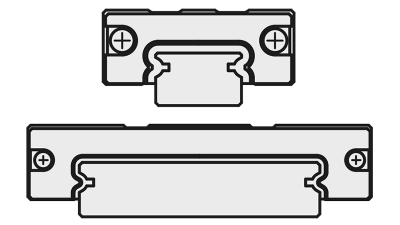

Přesná klasifikace potřebné přesnosti zjednodušuje výběr správného lineárního vodítka. Standardizované třídy přesnosti umožňují vyhodnotit vhodnost profilových vodicích lišt pro vaši aplikaci. Například vodicí lišty s miniaturním profilem jsou vhodné pro kompaktní aplikace s malým půdorysem a minimálním zatížením. Modely pro střední a vysoké zatížení jsou na druhou stranu ideální pro průmyslové aplikace s vysokým zatížením a dlouhými pojezdovými vzdálenostmi. Profilové vodicí lišty MISUMI jsou k dispozici ve třídách vysoké, střední, standardní a nízké (nákladově efektivní) přesnosti pro obě konstrukce.

Další informace naleznete na našem blogu Profilové vodicí lišty – přesné standardy profilových vodicích lišt MISUMI.

Vyberte sérii

Různé série nabízí různé konstrukční prvky a možnosti přizpůsobení. Například profilové vodicí lišty lze konfigurovat s více jezdci pro zvýšení nosnosti. Můžete si také vybrat z různých předpětí, která umožňují přizpůsobení mechanickým požadavkům aplikace. Správná kombinace vodicích lišt, konfigurace jezdce a předpětí optimalizuje konstrukci profilové vodicí lišty.

Vyberte množství vodicích vozíků a lišt

Zatímco vodicí lišta poskytuje přesnou dráhu pojezdu, vodicí jezdec provádí funkci vedení zatížení po této dráze a absorbuje sily a momenty.

Výběr vodicích jezdců a kolejnic by měl začít pečlivým prozkoumáním typu a velikosti zatížení. Rozlišuje se mezi statickým a dynamickým zatížením. Statické zatížení ovlivňuje síly a okamžiky, které na vodítka působí bez pohybu. Dynamické zatížení je způsobeno zrychlením, zpomalením nebo kolísáním zatížení během provozu. Přípustná nosnost jezdec s jedním vodítkem musí být vždy větší než skutečná nosnost, s přihlédnutím k bezpečnostním faktorům. V závislosti na aplikaci mohou různé konstrukce, jako jsou blokové jezdce nebo přírubové jezdce, také pomoci splnit specifické požadavky na stabilitu, nosnost nebo instalační prostor.

Rozměry vodicí lišty jsou také důležitým kritériem výběru. Délka vodicí lišty by měla pokrývat pojezdovou vzdálenost plus veškeré bezpečnostní vzdálenosti. Současně musí uživatelé určit, zda je jako standardní rozměry k dispozici požadovaná délka, šířka a výška nebo zda je vyžadováno přizpůsobené řešení. Stabilita a přesnost lineárního vodítka jsou také ovlivněny montážní metodou a požadovanými upevňovacími prvky.

Zkontrolujte přesnost a předpětí

Po výběru profilové vodicí lišty na základě požadavků a zatížení je nutná závěrečná kontrola přesnosti a předpětí. To je jediný způsob, jak zajistit, aby kolejnice a jezdce poskytovaly požadovanou přesnost a výkon ve vybrané konfiguraci.

Konstelace kolejnic a upínací desky musí zajistit dosažení požadované přesnosti pro konkrétní použití. Uživatel musí určit, zda vybraná kombinace komponent splňuje požadované třídy přesnosti. Například aplikace s vysokými požadavky na přesnost mohou vyžadovat obzvláště dobře tolerované kolejnice a vozíky.

Předpětí zde také hraje ústřední roli. Aby bylo možné získat předpětí, jsou pojízdné prvky instalované ve vodicím jezdci zvoleny větší, než by bylo striktně požadováno rozestupem mezi vodicím jezdcem a kolejnicí profilu. Nadrozměrné pojízdné prvky jsou stlačeny do jasné vzdálenosti mezi vodicím nosníkem a profilovou vodicí lištou a jsou elasticky deformovány. Jsou vystaveny předpětí.

Konstelace kolejnic a upínací desky musí zajistit dosažení požadované přesnosti pro konkrétní použití. Uživatel musí určit, zda vybraná kombinace komponent splňuje požadované třídy přesnosti. Například aplikace s vysokými požadavky na přesnost mohou vyžadovat obzvláště dobře tolerované kolejnice a vozíky. Předpětí zde také hraje ústřední roli. Nedostatečné předpětí může vést k nežádoucí vůli a omezené přesnosti, zatímco nadměrné předpětí zvyšuje valivý odpor a negativně ovlivňuje životnost. Zvolené předpětí by proto mělo odpovídat aplikaci a také požadované přesnosti.

Dalším krokem je kontrola rozměrových tolerancí kolejnice a jezdce. Standardizované třídy tolerance specifikují, která přesnost z hlediska přímky, rovnoběžnosti a povrchové úpravy musí být zachována. Před instalací a uvedením do provozu je nutné zkontrolovat, zda se na vodicí liště nenachází odchylky. Metrologické vybavení, jako jsou mikrometry, měřidla výšky nebo laserové systémy, lze použít k zajištění, že kolejnice splňuje stanovené tolerance.

Výpočet životnosti

Výpočet životnosti profilových vodicích lišt je nezbytnou součástí plánování a údržby. Výpočet vychází ze základního vzorce pro jmenovitou životnost, který zahrnuje různé faktory ovlivňující tvrdost, koeficient zatížení, teplotní koeficient a kontaktní koeficient. Tyto faktory berou v úvahu vlivy, jako je tvrdost materiálu, provozní podmínky a rozložení zátěže, aby byl zajištěn realistický odhad životnosti. Stanovená životnost slouží nejen jako ukazatel spolehlivosti průvodce, ale také jako plánovací základ pro intervaly údržby a včasnou výměnu, aby se zabránilo poruchám a výpadkům výroby.

Podrobné informace o tom, jak vypočítat životnost lineární vodicí lišty, naleznete v našem blogu Profilové vodicí lišty – Jak vypočítat životnost lineárního vodítka.

Konečné ověření

Konečný krok je nezbytný pro komplexní přezkoumání všech dříve učiněných rozhodnutí a předpokladů. Cílem je zajistit, aby vybrané profilové vodicí lišty splňovaly jak technické požadavky, tak specifické podmínky aplikace. Všechna kritéria výběru – od podmínek instalace přes jmenovité hodnoty zatížení a momenty až po přesnost – musí být zkontrolována z hlediska shody. Požadavky aplikace by měly být sladěny se specifikacemi vybrané příručky, aby se zajistilo, že nedojde k nesrovnalostem.

Je třeba zkontrolovat a vyloučit potenciální zdroje chyb, jako je nedostatečné mazání, chyby sestavy nebo nesprávné předpětí. Pečlivá kontrola způsobu instalace a rozměrů kolejnice a vozíku pomáhá zabránit problémům během následného provozu. Nakonec by měly být profilové vodicí lišty podrobeny funkční zkoušce v reálných provozních podmínkách. Tato závěrečná kontrola zajišťuje, že průvodce poskytuje požadované výsledky a funguje spolehlivě.

Informace o montáži a údržbě profilových vodicích lišt naleznete v našem blogu Profilové vodicí lišty - sestavení a údržba lineárních vodicích lišt.
