Jig Pins / Standard(h7) / Bullet Nose / Selectable Shank / No Shoulder(Seznam čísel dílů: stránka 2)

KatalogStr. 1-1704

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 100 návrhy.

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje

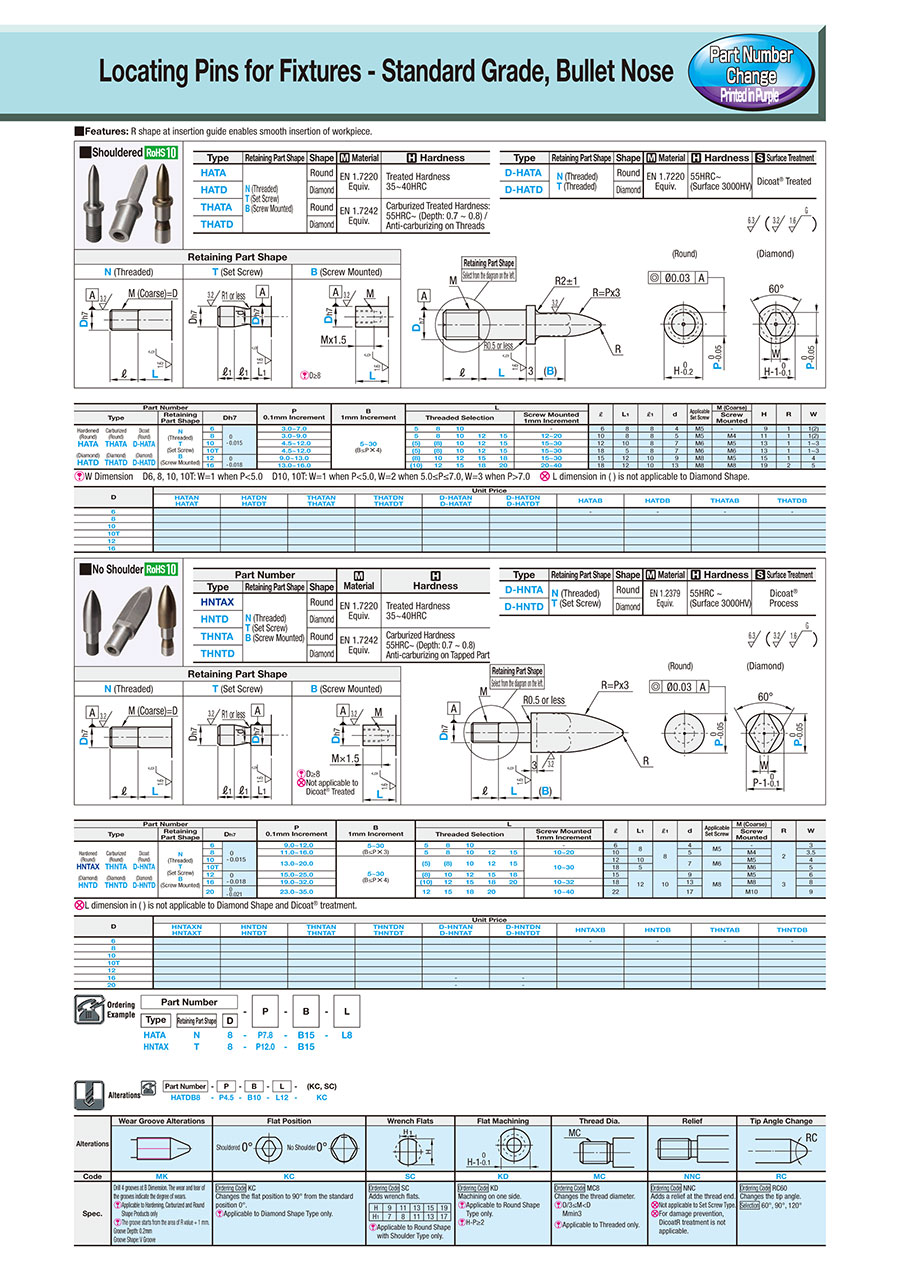

Katalog

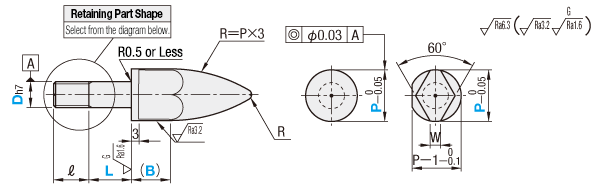

Obrysový výkres a tabulka specifikací

(Round)

(Diamond)

Locating Pins for Fixtures - Standard Grade, Bullet Nose, No Shoulder: Related Image

Retaining Part Shape
N (Threaded)	T (Set Screw)	B (Screw Mounted)
		[ ! ]D ≥ 8 [NG] Dicoat Treated Not applicable

[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, threaded length, tapped depth, and angular dimension tolerances are excluded.

Part Number			[M] Material	[H] Hardness
Type	Retaining Part Shape	Config.
HNTAX	N (Threaded) T (Set Screw) B (Screw Mounted)	Round	EN 1.7220 Equiv.	Treated Hardness 35 to 40HRC
HNTD		Diamond
THNTA		Round	EN 1.7242 Equiv.	Carburized Hardness 55HRC or more (Depth 0.7 to 0.8) Anti-carburizing on Tapped Part
THNTD		Diamond

Type	Retaining Part Shape	Config.	[M] Material	[H] Hardness	[S] Surface Treatment
D−HNTA	N (Threaded) T(Set Screw)	Round	EN 1.2379 Equiv.	55HRC or more (Surface 3000 HV)	Dicoat Process
D−HNTD	N (Threaded) T(Set Screw)	Diamond	EN 1.2379 Equiv.	55HRC or more (Surface 3000 HV)	Dicoat Process

Specification Table

Part Number			—	P	—	B	—	L

Type	Retaining Part Shape	D
HNTAX	B	8	—	P12.0	—	B15	—	L12

Part Number						P 0.1 mm Increments	B 1 mm Increments	L						ℓ	L₁	ℓ₁	d	Applicable Set Screw	M (Coarse)	R	W
Type			Retaining Part Shape	D_h7				Threaded Selection					Screw Mounted 1 mm Increments						Screw Mounted
Hardened (Round) HNTAX (Diamond) HNTD	Carburized (Round) THNTA (Diamond) THNTD	Dicoat (Round) D－HNTA (Diamond) D－HNTD	N (Threaded) T (Set Screw) B (Screw Mounted)	6	0 － 0.015	9.0 to 12.0	5 to 30 (B ≤ P × 3)	5	8	10			—	6	8	8	4	M5	—	2	3
				8		11.0 to 16.0		5	8	10	12	15	10 to 20	10			5		M4		3.5
				10		13.0 to 20.0	5 to 30 (B ≤ P × 4)	(5)	(8)	10	12	15	10 to 30	12	10		7	M6	M5		4
				10T										18	5				M6		5
				12	0 － 0.018	15.0 to 25.0		(8)	10	12	15	18		15	12	10	9	M8	M5	3	6
				16		19.0 to 32.0		(10)	12	15	18	20	10 to 32	18			13		M8		8
				20	0 － 0.021	23.0 to 35.0		12	15	18	20		10 to 40	22			17		M10		9

[NG] L dimension in ( ) is not applicable to Diamond Shape and Dicoat treatment

* Not applicable when using locking materials or lock washers.

Alterations

Alterations Code	Alteration Details		Application Conditions	Ordering Example
MK	Wear Groove Alterations	Drill 4 grooves on the B dimension area. Abrasion management can be facilitated by checking the wear and tear of the grooves. Groove Depth: 0.2 mm (±0.05 mm) Groove Shape: V Groove (90°)	[ ! ] Applicable to Hardening, Carburized and Round Shape Products only [ ! ] Applicable when B ≥ 4	HNTAXN8-P12.8-B15-L8-MK
KC	Flat Position	Changes the flat position to 90° from the standard position 0°.	[ ! ] Applicable to Diamond Shape Type only [ ! ]H-P ≥ 2	HNTDT10-P15.5-B20-KC
KD	Flat Machining	Machining on one side.	[ ! ] Applicable to Round Shape Type only [ ! ] KD cannot be combined with SC	HNTAXN8-P12.8-B15-L8-KD
MC	Thread Dia.	Changes the thread diameter. Ordering Code: MC8	[ ! ] D/3 ≤ M < D, Mmin3 [ ! ] Applicable to Threaded Type only	HNTAXN10-P15.5-B21-L10-MC8
NNC	Relief	Adds a relief at the thread end.	[NG] For damage prevention, Dicoat treatment is not applicable [ ! ] Applicable to Threaded Type only	HNTAXN10-P15.5-B21-L10-NNC

Seznam čísel dílů

Počet položek

Předchozí

Číslo dílu

THNTAB8-P[11-16/0.1]-B[5-30/1]-L[10-20/1]

THNTAB10-P[13-20/0.1]-B[5-30/1]-L[10-30/1]

THNTAB10T-P[13-20/0.1]-B[5-30/1]-L[10-30/1]

THNTAB12-P[15-25/0.1]-B[5-30/1]-L[10-30/1]

THNTAB16-P[19-32/0.1]-B[5-30/1]-L[10-32/1]

THNTAB20-P[23-35/0.1]-B[5-30/1]-L[10-40/1]

THNTAN6-P[9-12/0.1]-B[5-30/1]-L[5,8,10]

THNTAN8-P[11-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

THNTAN10-P[13-20/0.1]-B[5-30/1]-L[5,8,10,12,15]

THNTAN10T-P[13-20/0.1]-B[5-30/1]-L[5,8,10,12,15]

THNTAN12-P[15-25/0.1]-B[5-30/1]-L[8,10,12,15,18]

THNTAN16-P[19-32/0.1]-B[5-30/1]-L[10,12,15,18,20]

THNTAN20-P[23-35/0.1]-B[5-30/1]-L[12,15,18,20]

THNTAT6-P[9-12/0.1]-B[5-30/1]

THNTAT8-P[11-16/0.1]-B[5-30/1]

THNTAT10-P[13-20/0.1]-B[5-30/1]

THNTAT10T-P[13-20/0.1]-B[5-30/1]

THNTAT12-P[15-25/0.1]-B[5-30/1]

THNTAT16-P[19-32/0.1]-B[5-30/1]

THNTAT20-P[23-35/0.1]-B[5-30/1]

THNTDB8-P[11-16/0.1]-B[5-30/1]-L[10-20/1]

THNTDB10-P[13-20/0.1]-B[5-30/1]-L[10-30/1]

THNTDB10T-P[13-20/0.1]-B[5-30/1]-L[10-30/1]

THNTDB12-P[15-25/0.1]-B[5-30/1]-L[10-30/1]

THNTDB16-P[19-32/0.1]-B[5-30/1]-L[10-32/1]

THNTDB20-P[23-35/0.1]-B[5-30/1]-L[10-40/1]

THNTDN6-P[9-12/0.1]-B[5-30/1]-L[5,8,10]

THNTDN8-P[11-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

THNTDN10-P[13-20/0.1]-B[5-30/1]-L[10,12,15]

THNTDN10T-P[13-20/0.1]-B[5-30/1]-L[10,12,15]

THNTDN12-P[15-25/0.1]-B[5-30/1]-L[10,12,15,18]

THNTDN16-P[19-32/0.1]-B[5-30/1]-L[12,15,18,20]

THNTDN20-P[23-35/0.1]-B[5-30/1]-L[12,15,18,20]

THNTDT6-P[9-12/0.1]-B[5-30/1]

THNTDT8-P[11-16/0.1]-B[5-30/1]

THNTDT10-P[13-20/0.1]-B[5-30/1]

THNTDT10T-P[13-20/0.1]-B[5-30/1]

THNTDT12-P[15-25/0.1]-B[5-30/1]

THNTDT16-P[19-32/0.1]-B[5-30/1]

THNTDT20-P[23-35/0.1]-B[5-30/1]

Inlet Side Tip Shape

Mounting Side Shape

Material

Mounting Side Dia. D

(Ø)

Heat Treatment

Concentricity

Insertion Guide Section Outer Dia. P

(Ø)

Mounting Section Length L

(mm)

Positioning Part Length B

(mm)

RoHS?

Minimální objednací množství

Round	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	8	Carburized	Standard Class o0.03	11 - 16	10 - 20	5 - 30	10	1 kusů
Round	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	10	Carburized	Standard Class o0.03	13 - 20	10 - 30	5 - 30	10	1 kusů
Round	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	10T	Carburized	Standard Class o0.03	13 - 20	10 - 30	5 - 30	10	1 kusů
Round	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	12	Carburized	Standard Class o0.03	15 - 25	10 - 30	5 - 30	10	1 kusů
Round	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	16	Carburized	Standard Class o0.03	19 - 32	10 - 32	5 - 30	10	1 kusů
Round	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	20	Carburized	Standard Class o0.03	23 - 35	10 - 40	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	6	Carburized	Standard Class o0.03	9 - 12	5 - 10	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	8	Carburized	Standard Class o0.03	11 - 16	5 - 12	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	10	Carburized	Standard Class o0.03	13 - 20	5 - 12	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	10T	Carburized	Standard Class o0.03	13 - 20	5 - 12	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	12	Carburized	Standard Class o0.03	15 - 25	8 - 12	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	16	Carburized	Standard Class o0.03	19 - 32	10 - 12	5 - 30	10	1 kusů
Round	Threads	[Steel] EN 1.7242 Equiv.	20	Carburized	Standard Class o0.03	23 - 35	12	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	6	Carburized	Standard Class o0.03	9 - 12	-	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	8	Carburized	Standard Class o0.03	11 - 16	-	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	10	Carburized	Standard Class o0.03	13 - 20	-	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	10T	Carburized	Standard Class o0.03	13 - 20	-	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	12	Carburized	Standard Class o0.03	15 - 25	-	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	16	Carburized	Standard Class o0.03	19 - 32	-	5 - 30	10	1 kusů
Round	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	20	Carburized	Standard Class o0.03	23 - 35	-	5 - 30	10	1 kusů
Diamond	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	8	Carburized	Standard Class o0.03	11 - 16	10 - 20	5 - 30	10	1 kusů
Diamond	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	10	Carburized	Standard Class o0.03	13 - 20	10 - 30	5 - 30	10	1 kusů
Diamond	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	10T	Carburized	Standard Class o0.03	13 - 20	10 - 30	5 - 30	10	1 kusů
Diamond	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	12	Carburized	Standard Class o0.03	15 - 25	10 - 30	5 - 30	10	1 kusů
Diamond	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	16	Carburized	Standard Class o0.03	19 - 32	10 - 32	5 - 30	10	1 kusů
Diamond	Screw Mounted (Tapped)	[Steel] EN 1.7242 Equiv.	20	Carburized	Standard Class o0.03	23 - 35	10 - 40	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	6	Carburized	Standard Class o0.03	9 - 12	5 - 10	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	8	Carburized	Standard Class o0.03	11 - 16	5 - 12	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	10	Carburized	Standard Class o0.03	13 - 20	10 - 12	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	10T	Carburized	Standard Class o0.03	13 - 20	10 - 12	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	12	Carburized	Standard Class o0.03	15 - 25	10 - 12	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	16	Carburized	Standard Class o0.03	19 - 32	12	5 - 30	10	1 kusů
Diamond	Threads	[Steel] EN 1.7242 Equiv.	20	Carburized	Standard Class o0.03	23 - 35	12	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	6	Carburized	Standard Class o0.03	9 - 12	-	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	8	Carburized	Standard Class o0.03	11 - 16	-	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	10	Carburized	Standard Class o0.03	13 - 20	-	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	10T	Carburized	Standard Class o0.03	13 - 20	-	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	12	Carburized	Standard Class o0.03	15 - 25	-	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	16	Carburized	Standard Class o0.03	19 - 32	-	5 - 30	10	1 kusů
Diamond	Circumference Groove (Set Screw)	[Steel] EN 1.7242 Equiv.	20	Carburized	Standard Class o0.03	23 - 35	-	5 - 30	10	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
- ( - )	11 pracovních dnů
