Index Plungers, Mini Indexes
Číslo dílu:
návrhy.Informace o produktu

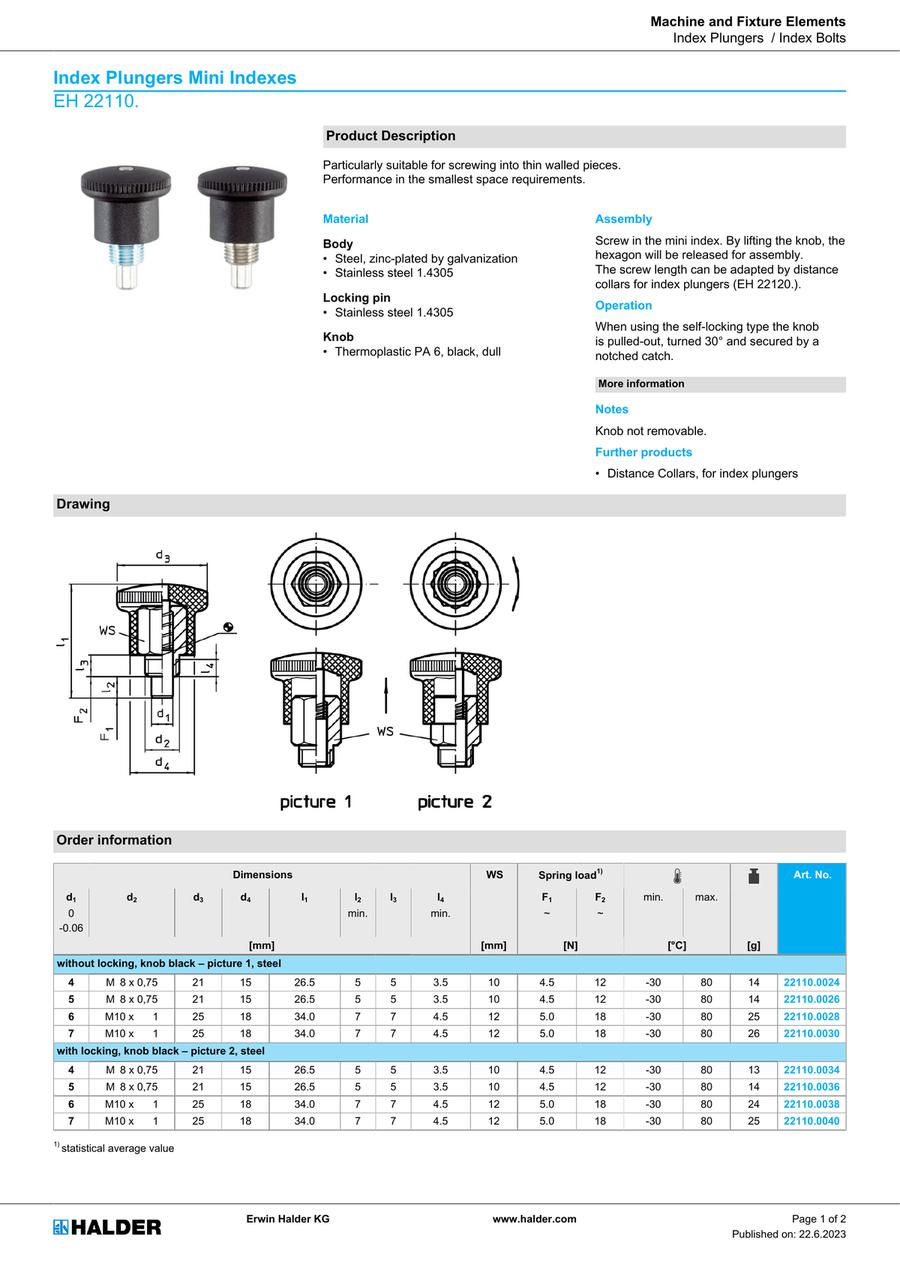

Index Plungers Mini Indexes, EH 22110.
Product Description
 | Particularly suitable for screwing into thin walled pieces. Performance in the smallest space requirements. |
Material
Body
• Steel, zinc-plated by galvanization
• Stainless steel 1.4305
Locking pin
• Stainless steel 1.4305
Knob
• Thermoplastic PA 6, black, dull
• Steel, zinc-plated by galvanization
• Stainless steel 1.4305
Locking pin
• Stainless steel 1.4305
Knob
• Thermoplastic PA 6, black, dull
Assembly
Screw in the mini index. By lifting the knob, the hexagon will be released for assembly.
The screw length can be adapted by distance collars for index plungers (EH 22120.).
The screw length can be adapted by distance collars for index plungers (EH 22120.).
Operation
When using the self-locking type the knob is pulled-out, turned 30° and secured by a notched catch.
Notes
Knob not removable.
Further products
• Distance Collars, for index plungers
Drawing
picture 1 picture 2
Order Information
| Dimensions | WS | Spring load1) | Operating temperature range | Weight | Art. No. | |||||||||
| d1 | d2 | d3 | d4 | l1 | l2 | l3 | l4 | F1 | F2 | min. | max. | |||
| 0 -0.06 | min. | min. | ~ | ~ | ||||||||||
| [mm] | [mm] | [N] | [°C] | [g] | ||||||||||
| without locking, knob black – picture 1, steel | ||||||||||||||
| 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 14 | 22110.0024 |
| 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 14 | 22110.0026 |
| 6 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 25 | 22110.0028 |
| 7 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 26 | 22110.0030 |
| with locking, knob black – picture 2, steel | ||||||||||||||
| 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 13 | 22110.0034 |
| 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 14 | 22110.0036 |
| 6 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 24 | 22110.0038 |
| 7 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 25 | 22110.0040 |
| without locking, knob black – picture 1, stainless steel | ||||||||||||||
| 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 14 | 22110.0044 |
| 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 14 | 22110.0046 |
| 6 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 25 | 22110.0048 |
| 7 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 26 | 22110.0050 |
| with locking, knob black – picture 2, stainless steel | ||||||||||||||
| 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 13 | 22110.0054 |
| 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | -30 | 80 | 14 | 22110.0056 |
| 6 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 24 | 22110.0058 |
| 7 | M10 x 1 | 25 | 18 | 34.0 | 7 | 7 | 4.5 | 12 | 5.0 | 18 | -30 | 80 | 25 | 22110.0060 |
Application Example
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
5.25 € ( 6.25 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
5.42 € ( 6.45 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
6.38 € ( 7.59 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
6.67 € ( 7.94 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
5.27 € ( 6.27 € ) | 4 pracovních dnů |
5.42 € ( 6.45 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
6.38 € ( 7.59 € ) | 2 pracovních dnů |
6.67 € ( 7.94 € ) | 4 pracovních dnů |
5.93 € ( 7.06 € ) | 2 pracovních dnů |
5.91 € ( 7.03 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
6.79 € ( 8.08 € ) | 4 pracovních dnů |
6.85 € ( 8.15 € ) | 2 pracovních dnů |
5.93 € ( 7.06 € ) | 4 pracovních dnů |
5.91 € ( 7.03 € ) | 4 pracovních dnů |
6.79 € ( 8.08 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
6.85 € ( 8.15 € ) | 4 pracovních dnů |
5.31 € ( 6.32 € ) | 4 pracovních dnů |
5.49 € ( 6.53 € ) | 4 pracovních dnů |
6.50 € ( 7.74 € ) | 4 pracovních dnů |
6.74 € ( 8.02 € ) | 4 pracovních dnů |
5.32 € ( 6.33 € ) | 4 pracovních dnů |
5.49 € ( 6.53 € ) | 4 pracovních dnů |
6.45 € ( 7.68 € ) | 4 pracovních dnů |
6.74 € ( 8.02 € ) | 4 pracovních dnů |
5.98 € ( 7.12 € ) | 4 pracovních dnů |
5.98 € ( 7.12 € ) | 4 pracovních dnů |
6.86 € ( 8.16 € ) | 4 pracovních dnů |
6.91 € ( 8.22 € ) | 4 pracovních dnů |
5.98 € ( 7.12 € ) | 4 pracovních dnů |
5.98 € ( 7.12 € ) | 4 pracovních dnů |
6.86 € ( 8.16 € ) | 4 pracovních dnů |
6.91 € ( 8.22 € ) | 4 pracovních dnů |
Podrobné údaje
Základní informace
[Features]
· For index holes.
· External dimensions do not change, regardless of whether or not holding mechanisms are present.
· The roots of screw parts are loosened, so they can be screwed in fully.
· Operating temperature range is from -30 to +80°C.
· Use the distance collar (EH22120) to adjust the depth of the screw-in.
