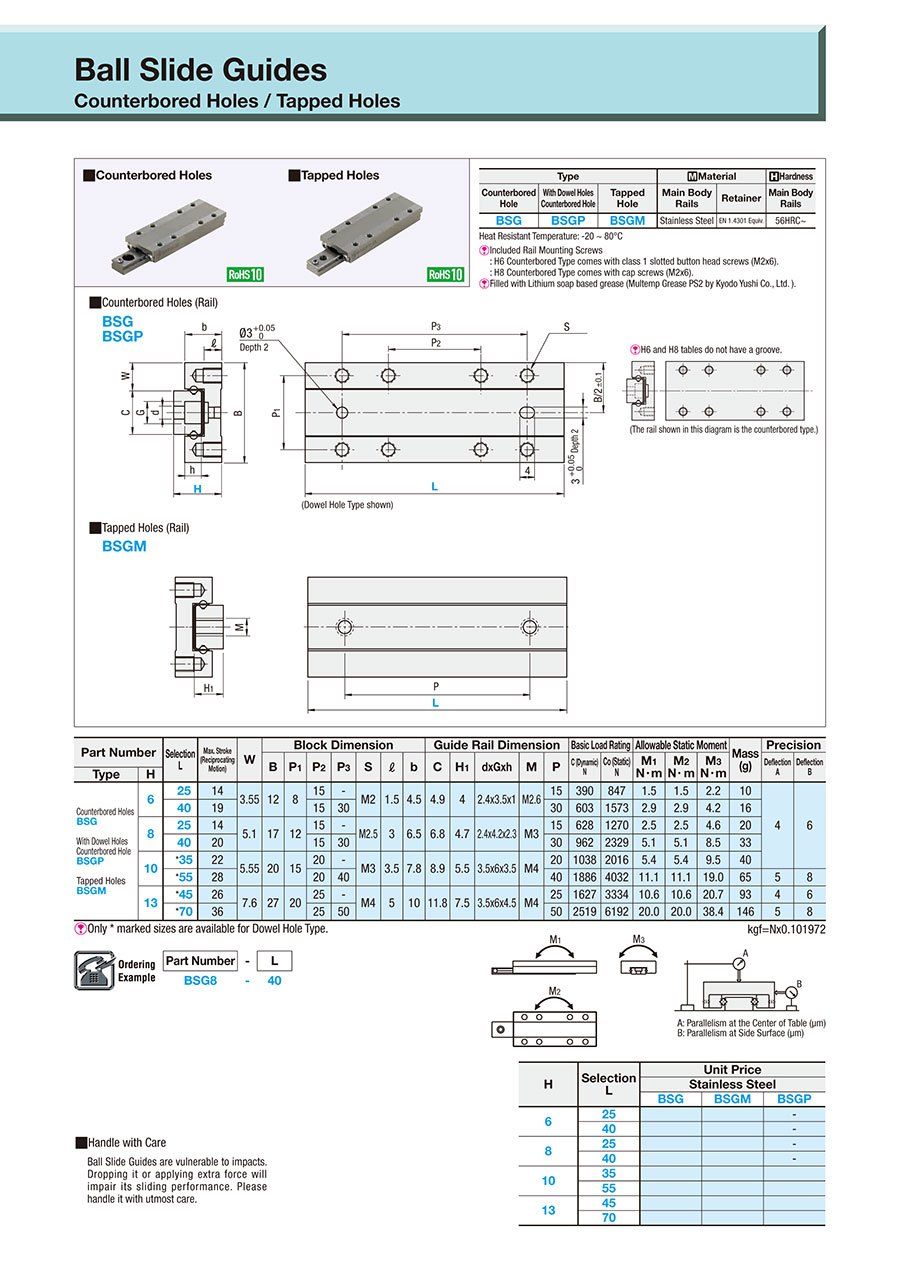

Ball Slide Guides / With Counterbored Holes and Tapped Holes
Číslo dílu:
návrhy.Obrysový výkres a tabulka specifikací
| Type | Material | Hardness | |||
| Counterbored Hole | With Dowel Holes Counterbored Hole | Tapped Hole | Main Body Rails | Retainer | Main Body Rails |
| BSG | BSGP | BSGM | Stainless Steel | EN 1.4301 Equiv. | 56HRC~ |
Specifications
| Part Number | - | L |
| BSG8 | - | 40 |
Included Rail Mounting Screws
: H6 Counterbored Type comes with class 1 slotted button head screws (M2x6).
: H8 Counterbored Type comes with cap screws (M2x6).
Filled with Lithium soap based grease (Multemp Grease PS2 by Kyodo Yushi Co., Ltd. ).
Only * marked sizes are available for Dowel Hole Type.
kgf=Nx0.101972
: H6 Counterbored Type comes with class 1 slotted button head screws (M2x6).
: H8 Counterbored Type comes with cap screws (M2x6).
Filled with Lithium soap based grease (Multemp Grease PS2 by Kyodo Yushi Co., Ltd. ).
| Part Number | Selection L | Max. Stroke (Reciprocating Motion) | W | Block Dimension | Guide Rail Dimension | Basic Load Rating | Allowable Static Moment | Mass (g) | Precision | |||||||||||||||
| B | P1 | P2 | P3 | S | ℓ | b | C | H1 | dxGxh | M | P | C (Dynamic) N | Co (Static) N | M1 N • m | M2 N • m | M3 N • m | Deflection A | Deflection B | ||||||
| Type | H | |||||||||||||||||||||||
| Counterbored Holes BSG With Dowel Holes Counterbored Hole BSGP Tapped Holes BSGM | 6 | 25 | 14 | 3.55 | 12 | 8 | 15 | - | M2 | 1.5 | 4.5 | 4.9 | 4 | 2.4x3.5x1 | M2.6 | 15 | 390 | 847 | 1.5 | 1.5 | 2.2 | 10 | 4 | 6 |
| 40 | 19 | 15 | 30 | 30 | 603 | 1573 | 2.9 | 2.9 | 4.2 | 16 | ||||||||||||||
| 8 | 25 | 14 | 5.1 | 17 | 12 | 15 | - | M2.5 | 3 | 6.5 | 6.8 | 4.7 | 2.4x4.2x2.3 | M3 | 15 | 628 | 1270 | 2.5 | 2.5 | 4.6 | 20 | |||
| 40 | 20 | 15 | 30 | 30 | 962 | 2329 | 5.1 | 5.1 | 8.5 | 33 | ||||||||||||||
| 10 | *35 | 22 | 5.55 | 20 | 15 | 20 | - | M3 | 3.5 | 7.8 | 8.9 | 5.5 | 3.5x6x3.5 | M4 | 20 | 1038 | 2016 | 5.4 | 5.4 | 9.5 | 40 | |||
| *55 | 28 | 20 | 40 | 40 | 1886 | 4032 | 11.1 | 11.1 | 19.0 | 65 | 5 | 8 | ||||||||||||
| 13 | *45 | 26 | 7.6 | 27 | 20 | 25 | - | M4 | 5 | 10 | 11.8 | 7.5 | 3.5x6x4.5 | M4 | 25 | 1627 | 3334 | 10.6 | 10.6 | 20.7 | 93 | 4 | 6 | |
| *70 | 36 | 25 | 50 | 50 | 2519 | 6192 | 20.0 | 20.0 | 38.4 | 146 | 5 | 8 | ||||||||||||
kgf=Nx0.101972
