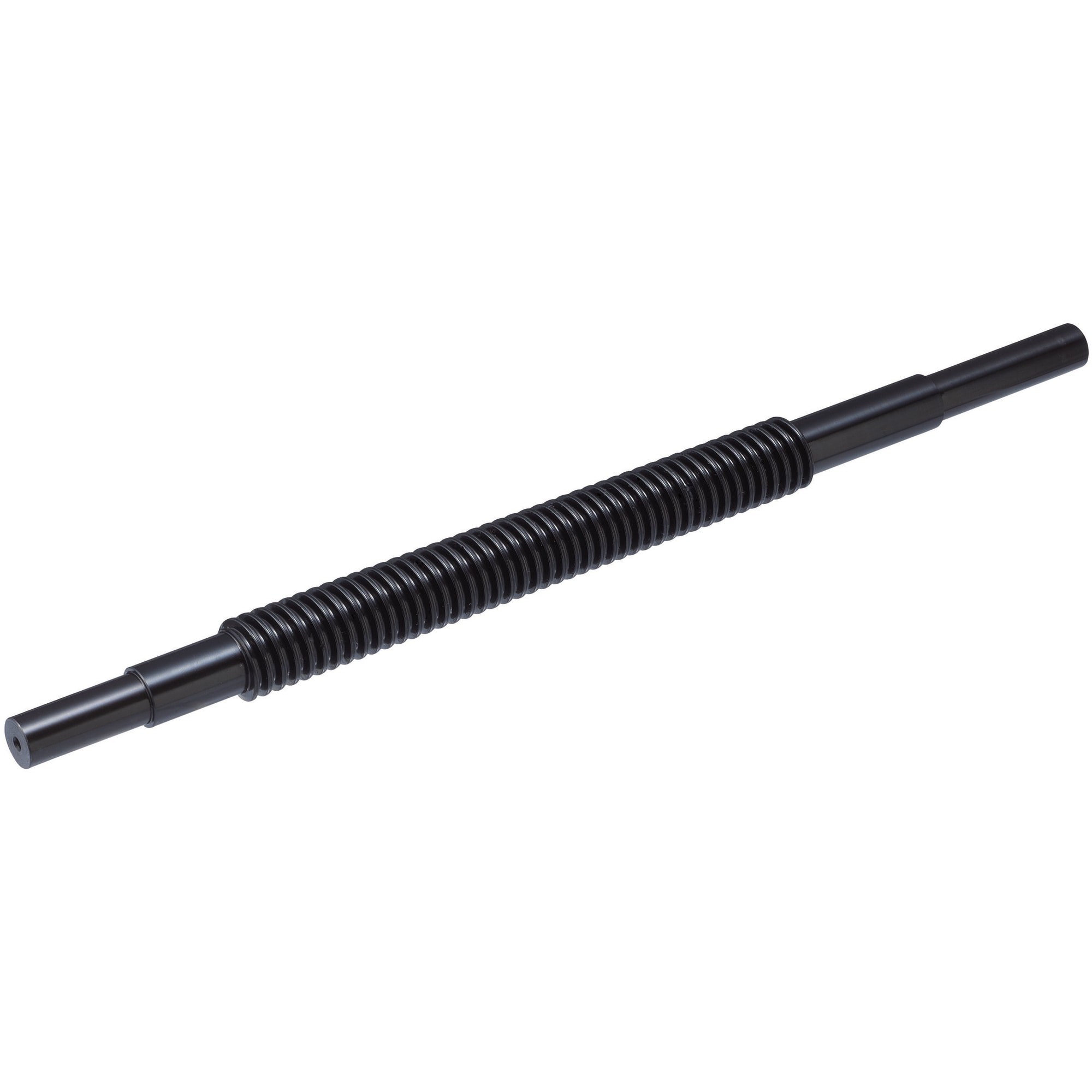

Lead Screws / Both Ends Double Stepped DIN 103

Click on this image to zoom in.

MISUMI

DIN 103

(i)Remark

Please check the content on our website as the PDF does not contain the most up-to-date information.

Part Number

Once your search is narrowed to one product,
the corresponding part number is displayed here.

Drawing / Specifications
3D Preview 3D preview is available after complete configuration
Part Numbers
Catalog
Technical Information

Lead Screws/Both Ends Double Stepped DIN 103:Related Image

Type		Material	Surface Treatment
Right-Hand Thread	Left-Hand Thread
MTSRX	MTSLX	EN 1.1191 Equiv.	-
MTSBRX	MTSBLX		Black Oxide

Specifications

Part Number	-	L	-	F	-	V	-	T	-	G	-	Q	-	S	-	E
MTSRX16	-	456	-	F37	-	V10	-	T47	-	G60	-	Q12	-	S49	-	E8

Part Number		1mm Increment		V / Q Selection						E 1mm Increment	D	Pitch P
Type	D	L	F, G, T, S	V / Q Selection						E 1mm Increment	D	Pitch P
(Right-Hand Thread) MTSRX MTSBRX (Left-Hand Thread) MTSLX MTSBLX	12	80~1000	2≤F≤Vx7 2≤G≤Qx7 2≤S≤Ex7 2≤T≤Qx7 When Q, V, E≤9, F, G, T, and S will be 5x or less of Q, V, and E.	7	8	9				Q/2≤E≤Q-1	12	2
	14	80~1000		8	9	10					14	3
	16	100~1200		9	10	12					16	3
	18	150~1200		9	10	12					18	4
	20			10	12	14	15				20	4
	22			10	12	14	15				22	5
	25			12	14	15	16	17			25
	28			14	15	16	17	20			28
	32	200~1200		14	15	16	17	20	25		32	6
	36			17	20	25					36
	40			20	25	30					40
	50			25	30	35	40				50	8

When combined with position indicators, the standard Q diameters are 8 ~ 20. Here, 812

Alterations

Part Number:

3D preview is not available, because the part number has not yet been determined.

In order to open the 3D preview, the part number must be fixed.

Plug-in is required for 3D Preview

CAD Download

Data to be displayed: 30; 45; 60

Part Number
MTSBLX12-[80-1000/1]-F[2-63/1]-V[4-8/1]-T[2-63/1]-G[2-63/1]-Q[7,8,9]-S[2-56/1]-E[4-8/1]
MTSBLX14-[80-1000/1]-F[2-70/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-63/1]-E[4-9/1]
MTSBLX16-[100-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSBLX18-[150-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSBLX20-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSBLX22-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSBLX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S0-E[6-16/1]
MTSBLX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]
MTSBLX28-[150-1200/1]-F[2-140/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]
MTSBLX32-[200-1200/1]-F[2-175/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]
MTSBLX36-[200-1200/1]-F[2-175/1]-V[9-24/1]-T[2-175/1]-G[2-175/1]-Q[17,20,25]-S[2-168/1]-E[9-24/1]
MTSBLX40-[200-1200/1]-F[2-210/1]-V[10-29/1]-T[2-210/1]-G[2-210/1]-Q[20,25,30]-S[2-203/1]-E[10-29/1]
MTSBLX50-[200-1200/1]-F[2-280/1]-V[13-39/1]-T[2-280/1]-G[2-280/1]-Q[25,30,35,40]-S[2-273/1]-E[13-39/1]
MTSBRX12-[80-1000/1]-F[2-63/1]-V[4-8/1]-T[2-63/1]-G[2-63/1]-Q[7,8,9]-S[2-56/1]-E[4-8/1]
MTSBRX14-[80-1000/1]-F[2-70/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-63/1]-E[4-9/1]
MTSBRX16-[100-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSBRX18-[150-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSBRX20-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSBRX22-[150-1200/1]-F[2-105/1]-V[0,10,12,14,15]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSBRX22-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSBRX25-[150-1200/1]-F0-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S0-E[6-16/1]
MTSBRX25-[150-1200/1]-F0-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-119/1]-E[6-16/1]
MTSBRX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S0-E[6-16/1]
MTSBRX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-119/1]-E[6-16/1]
MTSBRX28-[150-1200/1]-F0-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]
MTSBRX28-[150-1200/1]-F[2-140/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]
MTSBRX32-[200-1200/1]-F0-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]
MTSBRX32-[200-1200/1]-F[2-175/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]
MTSBRX36-[200-1200/1]-F[2-175/1]-V[9-24/1]-T[2-175/1]-G[2-175/1]-Q[17,20,25]-S[2-168/1]-E[9-24/1]
MTSBRX40-[200-1200/1]-F[2-210/1]-V[10-29/1]-T[2-210/1]-G[2-210/1]-Q[20,25,30]-S[2-203/1]-E[10-29/1]
MTSBRX50-[200-1200/1]-F[2-280/1]-V[13-39/1]-T[2-280/1]-G[2-280/1]-Q[25,30,35,40]-S[2-273/1]-E[13-39/1]
MTSLX12-[80-1000/1]-F[2-63/1]-V[4-8/1]-T[2-63/1]-G[2-63/1]-Q[7,8,9]-S[2-56/1]-E[4-8/1]
MTSLX14-[80-1000/1]-F[2-70/1]-V[4-9/1]-T[2-70/1]-G[2-40/1]-Q[8,9,10]-S[2-63/1]-E[4-9/1]
MTSLX16-[100-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-71/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSLX18-[150-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSLX20-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSLX22-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSLX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S0-E[6-16/1]
MTSLX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]
MTSLX28-[150-1200/1]-F[2-140/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]
MTSLX32-[200-1200/1]-F[2-175/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]
MTSLX36-[200-1200/1]-F[2-175/1]-V[9-24/1]-T[2-175/1]-G[2-175/1]-Q[17,20,25]-S[2-168/1]-E[9-24/1]
MTSLX40-[200-1200/1]-F[2-210/1]-V[10-29/1]-T[2-210/1]-G[2-210/1]-Q[20,25,30]-S[2-203/1]-E[10-29/1]
MTSLX50-[200-1200/1]-F[2-280/1]-V[13-39/1]-T[2-280/1]-G[2-280/1]-Q[25,30,35,40]-S[2-273/1]-E[13-39/1]
MTSRX12-[80-1000/1]-F[2-63/1]-V[4-8/1]-T[2-63/1]-G[2-63/1]-Q[7,8,9]-S[2-56/1]-E[4-8/1]
MTSRX14-[80-1000/1]-F[2-70/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-63/1]-E[4-9/1]
MTSRX16-[100-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSRX18-[150-1200/1]-F[2-84/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]
MTSRX20-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSRX22-[150-1200/1]-F[2-105/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]
MTSRX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S0-E[6-16/1]
MTSRX25-[150-1200/1]-F[2-119/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]
MTSRX28-[150-1200/1]-F[2-140/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]
MTSRX32-[200-1200/1]-F[2-175/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]
MTSRX36-[200-1200/1]-F[2-175/1]-V[9-24/1]-T[2-175/1]-G[2-175/1]-Q[17,20,25]-S[2-168/1]-E[9-24/1]
MTSRX40-[200-1200/1]-F[2-210/1]-V[10-29/1]-T[2-210/1]-G[2-210/1]-Q[20,25,30]-S[2-203/1]-E[10-29/1]
MTSRX50-[200-1200/1]-F[2-280/1]-V[13-39/1]-T[2-280/1]-G[2-280/1]-Q[25,30,35,40]-S[2-273/1]-E[13-39/1]

Minimum order quantity	Standard Shipping Days ?	RoHS	Screw Turn Direction	Surface Treatment	Thread Nominal D (φ)	Pitch (mm)	Shaft Overall Length L (mm)	E (mm)	F (mm)	G (mm)	Q (mm)	S (mm)	T (mm)	V (mm)
1	7 Days	10	Left-hand Thread	Black Oxide	12	2	80 ～ 1000	4 ～ 8	2 ～ 63	2 ～ 63	7 ～ 9	2 ～ 56	2 ～ 63	4 ～ 8
1	7 Days	10	Left-hand Thread	Black Oxide	14	3	80 ～ 1000	4 ～ 9	2 ～ 70	2 ～ 70	8 ～ 10	2 ～ 63	2 ～ 70	4 ～ 9
1	7 Days	10	Left-hand Thread	Black Oxide	16	3	100 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	Left-hand Thread	Black Oxide	18	4	150 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	Left-hand Thread	Black Oxide	20	4	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	Left-hand Thread	Black Oxide	22	5	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	Left-hand Thread	Black Oxide	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	0	2 ～ 119	6 ～ 16
1	7 Days	10	Left-hand Thread	Black Oxide	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	2 ～ 112	2 ～ 119	6 ～ 16
1	7 Days	10	Left-hand Thread	Black Oxide	28	5	150 ～ 1200	7 ～ 19	2 ～ 140	2 ～ 140	14 ～ 20	2 ～ 133	2 ～ 140	7 ～ 19
1	7 Days	10	Left-hand Thread	Black Oxide	32	6	200 ～ 1200	7 ～ 24	2 ～ 175	2 ～ 175	14 ～ 25	2 ～ 168	2 ～ 175	7 ～ 24
1	7 Days	10	Left-hand Thread	Black Oxide	36	6	200 ～ 1200	9 ～ 24	2 ～ 175	2 ～ 175	17 ～ 25	2 ～ 168	2 ～ 175	9 ～ 24
1	7 Days	10	Left-hand Thread	Black Oxide	40	6	200 ～ 1200	10 ～ 29	2 ～ 210	2 ～ 210	20 ～ 30	2 ～ 203	2 ～ 210	10 ～ 29
1	7 Days	10	Left-hand Thread	Black Oxide	50	8	200 ～ 1200	13 ～ 39	2 ～ 280	2 ～ 280	25 ～ 40	2 ～ 273	2 ～ 280	13 ～ 39
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	12	2	80 ～ 1000	4 ～ 8	2 ～ 63	2 ～ 63	7 ～ 9	2 ～ 56	2 ～ 63	4 ～ 8
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	14	3	80 ～ 1000	4 ～ 9	2 ～ 70	2 ～ 70	8 ～ 10	2 ～ 63	2 ～ 70	4 ～ 9
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	16	3	100 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	18	4	150 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	20	4	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	22	5	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	0 ～ 15
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	22	5	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	25	5	150 ～ 1200	6 ～ 16	0	2 ～ 119	12 ～ 17	0	2 ～ 119	6 ～ 16
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	25	5	150 ～ 1200	6 ～ 16	0	2 ～ 119	12 ～ 17	2 ～ 119	2 ～ 119	6 ～ 16
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	0	2 ～ 119	6 ～ 16
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	2 ～ 119	2 ～ 119	6 ～ 16
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	28	5	150 ～ 1200	7 ～ 19	0	2 ～ 140	14 ～ 20	2 ～ 133	2 ～ 140	7 ～ 19
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	28	5	150 ～ 1200	7 ～ 19	2 ～ 140	2 ～ 140	14 ～ 20	2 ～ 133	2 ～ 140	7 ～ 19
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	32	6	200 ～ 1200	7 ～ 24	0	2 ～ 175	14 ～ 25	2 ～ 168	2 ～ 175	7 ～ 24
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	32	6	200 ～ 1200	7 ～ 24	2 ～ 175	2 ～ 175	14 ～ 25	2 ～ 168	2 ～ 175	7 ～ 24
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	36	6	200 ～ 1200	9 ～ 24	2 ～ 175	2 ～ 175	17 ～ 25	2 ～ 168	2 ～ 175	9 ～ 24
1	7 Days	10	[Right Screw] Right-hand Thread	Black Oxide	40	6	200 ～ 1200	10 ～ 29	2 ～ 210	2 ～ 210	20 ～ 30	2 ～ 203	2 ～ 210	10 ～ 29
1	18 Days	10	[Right Screw] Right-hand Thread	Black Oxide	50	8	200 ～ 1200	13 ～ 39	2 ～ 280	2 ～ 280	25 ～ 40	2 ～ 273	2 ～ 280	13 ～ 39
1	7 Days	10	Left-hand Thread	Not Provided	12	2	80 ～ 1000	4 ～ 8	2 ～ 63	2 ～ 63	7 ～ 9	2 ～ 56	2 ～ 63	4 ～ 8
1	7 Days	10	Left-hand Thread	Not Provided	14	3	80 ～ 1000	4 ～ 9	2 ～ 70	0 ～ 40	8 ～ 10	2 ～ 63	2 ～ 70	4 ～ 9
1	7 Days	10	Left-hand Thread	Not Provided	16	3	100 ～ 1200	5 ～ 11	2 ～ 84	0 ～ 71	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	Left-hand Thread	Not Provided	18	4	150 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	Left-hand Thread	Not Provided	20	4	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	Left-hand Thread	Not Provided	22	5	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	Left-hand Thread	Not Provided	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	0	2 ～ 119	6 ～ 16
1	7 Days	10	Left-hand Thread	Not Provided	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	2 ～ 112	2 ～ 119	6 ～ 16
1	7 Days	10	Left-hand Thread	Not Provided	28	5	150 ～ 1200	7 ～ 19	2 ～ 140	2 ～ 140	14 ～ 20	2 ～ 133	2 ～ 140	7 ～ 19
1	7 Days	10	Left-hand Thread	Not Provided	32	6	200 ～ 1200	7 ～ 24	2 ～ 175	2 ～ 175	14 ～ 25	2 ～ 168	2 ～ 175	7 ～ 24
1	7 Days	10	Left-hand Thread	Not Provided	36	6	200 ～ 1200	9 ～ 24	2 ～ 175	2 ～ 175	17 ～ 25	2 ～ 168	2 ～ 175	9 ～ 24
1	7 Days	10	Left-hand Thread	Not Provided	40	6	200 ～ 1200	10 ～ 29	2 ～ 210	2 ～ 210	20 ～ 30	2 ～ 203	2 ～ 210	10 ～ 29
1	7 Days	10	Left-hand Thread	Not Provided	50	8	200 ～ 1200	13 ～ 39	2 ～ 280	2 ～ 280	25 ～ 40	2 ～ 273	2 ～ 280	13 ～ 39
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	12	2	80 ～ 1000	4 ～ 8	2 ～ 63	2 ～ 63	7 ～ 9	2 ～ 56	2 ～ 63	4 ～ 8
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	14	3	80 ～ 1000	4 ～ 9	2 ～ 70	2 ～ 70	8 ～ 10	2 ～ 63	2 ～ 70	4 ～ 9
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	16	3	100 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	18	4	150 ～ 1200	5 ～ 11	2 ～ 84	2 ～ 84	9 ～ 12	2 ～ 77	2 ～ 84	5 ～ 11
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	20	4	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	22	5	150 ～ 1200	5 ～ 14	2 ～ 105	2 ～ 105	10 ～ 15	2 ～ 98	2 ～ 105	5 ～ 14
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	0	2 ～ 119	6 ～ 16
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	25	5	150 ～ 1200	6 ～ 16	2 ～ 119	2 ～ 119	12 ～ 17	2 ～ 112	2 ～ 119	6 ～ 16
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	28	5	150 ～ 1200	7 ～ 19	2 ～ 140	2 ～ 140	14 ～ 20	2 ～ 133	2 ～ 140	7 ～ 19
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	32	6	200 ～ 1200	7 ～ 24	2 ～ 175	2 ～ 175	14 ～ 25	2 ～ 168	2 ～ 175	7 ～ 24
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	36	6	200 ～ 1200	9 ～ 24	2 ～ 175	2 ～ 175	17 ～ 25	2 ～ 168	2 ～ 175	9 ～ 24
1	7 Days	10	[Right Screw] Right-hand Thread	Not Provided	40	6	200 ～ 1200	10 ～ 29	2 ～ 210	2 ～ 210	20 ～ 30	2 ～ 203	2 ～ 210	10 ～ 29
1	18 Days	10	[Right Screw] Right-hand Thread	Not Provided	50	8	200 ～ 1200	13 ～ 39	2 ～ 280	2 ～ 280	25 ～ 40	2 ～ 273	2 ～ 280	13 ～ 39
