Couplings / Rigid / Setscrew

Klepnutím na obrázek zobrazíte zvětšený náhled

KatalogStr. 1-1099

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 9 návrhy.

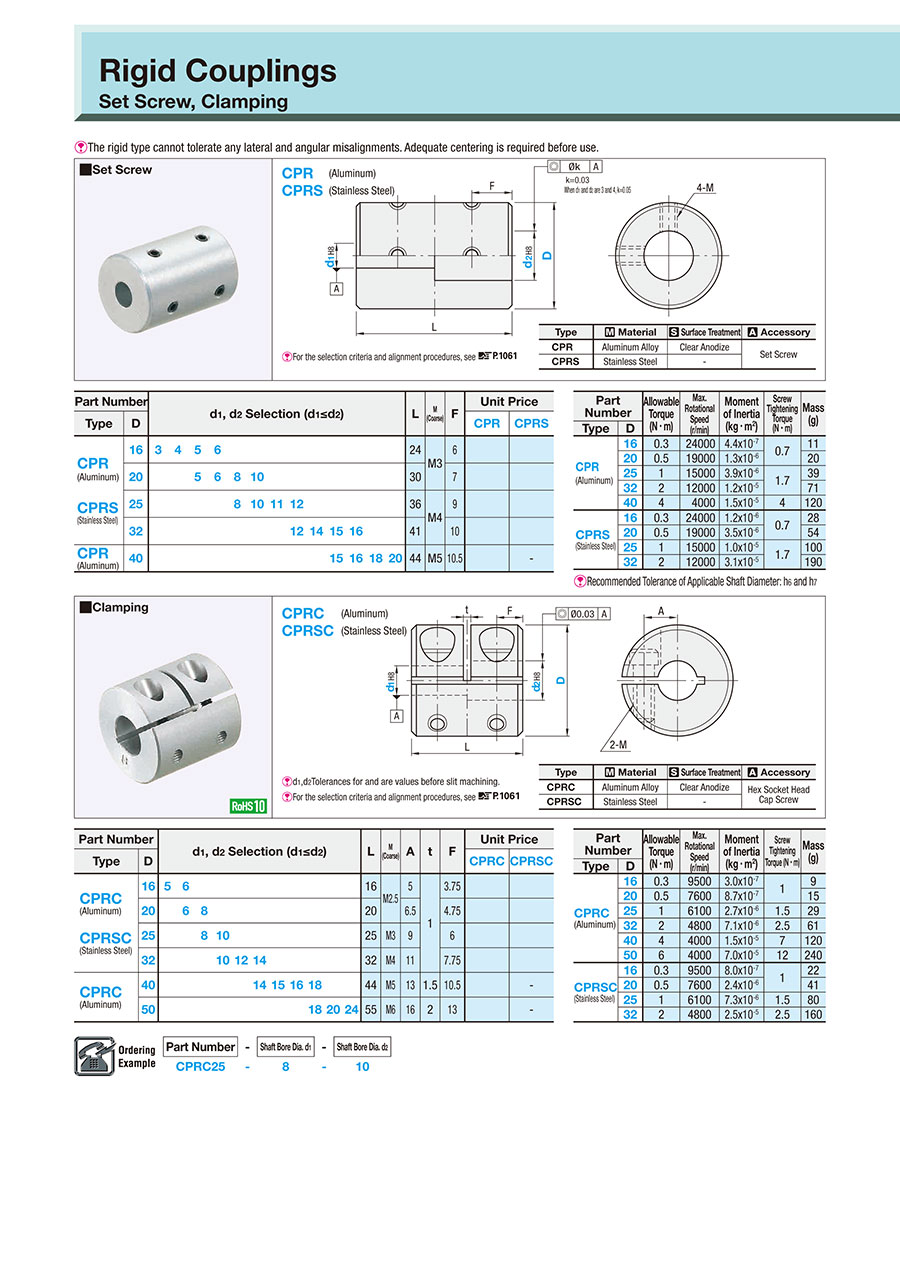

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje
Katalog

Obrysový výkres a tabulka specifikací

Dimensional Drawing

CPR (Aluminum)
CPRS (Stainless Steel)
Coupling - Rigid Set Screw Type Dimensional Drawing

[ ! ] Recommended Fit Tolerance of Applicable Shaft Diameter: h8.

Type	[M] Material		[S] Surface Treatment
Type	Main Body	Set Screw	Main Body	Set Screw
CPR	Aluminum Alloy	EN 1.7220 Equiv.	Anodized	Black Oxide Film
CPRS	Stainless steel	Stainless steel	—	—

Specification Table

Part Number	—	Shaft Bore Dia. d₁	—	Shaft Bore Dia. d₂
CPRC25	—	8	—	10

Part Number		d₁, d₂ Selection (However, d₁ ≤ d₂)													L	M (Coarse)	F
Type	D	d₁, d₂ Selection (However, d₁ ≤ d₂)													L	M (Coarse)	F
CPR (Aluminum) CPRS (Stainless Steel)	16	3	4	5	6										24	M3	6
	20			5	6	8	10								30	M3	7
	25					8	10	11	12						36	M4	9
	32								12	14	15	16			41	M4	10
CPR (Aluminum)	40										15	16	18	20	44	M5	10.5

Part Number		Allowable Torque (N⋅m)	Max. Rotational Speed (r/min)	Moment of Inertia Moment (kg·㎡)	Screw Tightening Torque (N⋅m)	Mass (g)
Type	D	Allowable Torque (N⋅m)	Max. Rotational Speed (r/min)	Moment of Inertia Moment (kg·㎡)	Screw Tightening Torque (N⋅m)	Mass (g)
CPR (Aluminum)	16	0.3	24000	4.4 × 10⁻⁷	0.7	11
	20	0.5	19000	1.3 × 10⁻⁶	0.7	20
	25	1	15000	3.9 × 10⁻⁶	1.7	39
	32	2	12000	1.2 × 10⁻⁵	1.7	71
	40	4	4000	1.5 × 10⁻⁵	4	120
CPRS (Stainless steel)	16	0.3	24000	1.2 × 10⁻⁶	0.7	28
	20	0.5	19000	3.5 × 10⁻⁶	0.7	54
	25	1	15000	1.0 × 10⁻⁵	1.7	100
	32	2	12000	3.1 × 10⁻⁵	1.7	190

Seznam čísel dílů

Počet položek

Číslo dílu

CPR16-[3,4,5,6]-[3,4,5,6]

CPR20-[5,6,8,10]-[5,6,8,10]

CPR25-[8,10,11,12]-[8,10,11,12]

CPR32-[12,14,15,16]-[12,14,15,16]

CPR40-[15,16,18,20]-[15,16,18,20]

CPRS16-[3,4,5,6]-[3,4,5,6]

CPRS20-[5,6,8,10]-[5,6,8,10]

CPRS25-[8,10,11,12]-[8,10,11,12]

CPRS32-[12,14,15,16]-[12,14,15,16]

Allowable Torque Range

(N•m)

Shaft Bore Dia. 1 d1 (or d)

(Ø)

Shaft Bore Dia. 2 d2 (or d)

(Ø)

O.D. D

(Ø)

Overall Length

(mm)

Max. Rotational Speed Range

(r/min)

Body Material

Allowable Torque

(Nm)

Max. Rotational Speed

(r/min)

Moment of Inertia

(kg･m²)

RoHS?

Minimální objednací množství

0.05 to 1.00	3 ～ 6	3 ～ 6	16	24	10,001 to 78,000	[Aluminum] Aluminum	0.3	24000	4.4x10^-7	10	1 kusů
