MISUMI

Couplings / Rigid / Split Clamping

Couplings / Rigid / Split Clamping

Přesunutím myši nad obrázek ho zvětšíte

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 8 návrhy.
Množství:

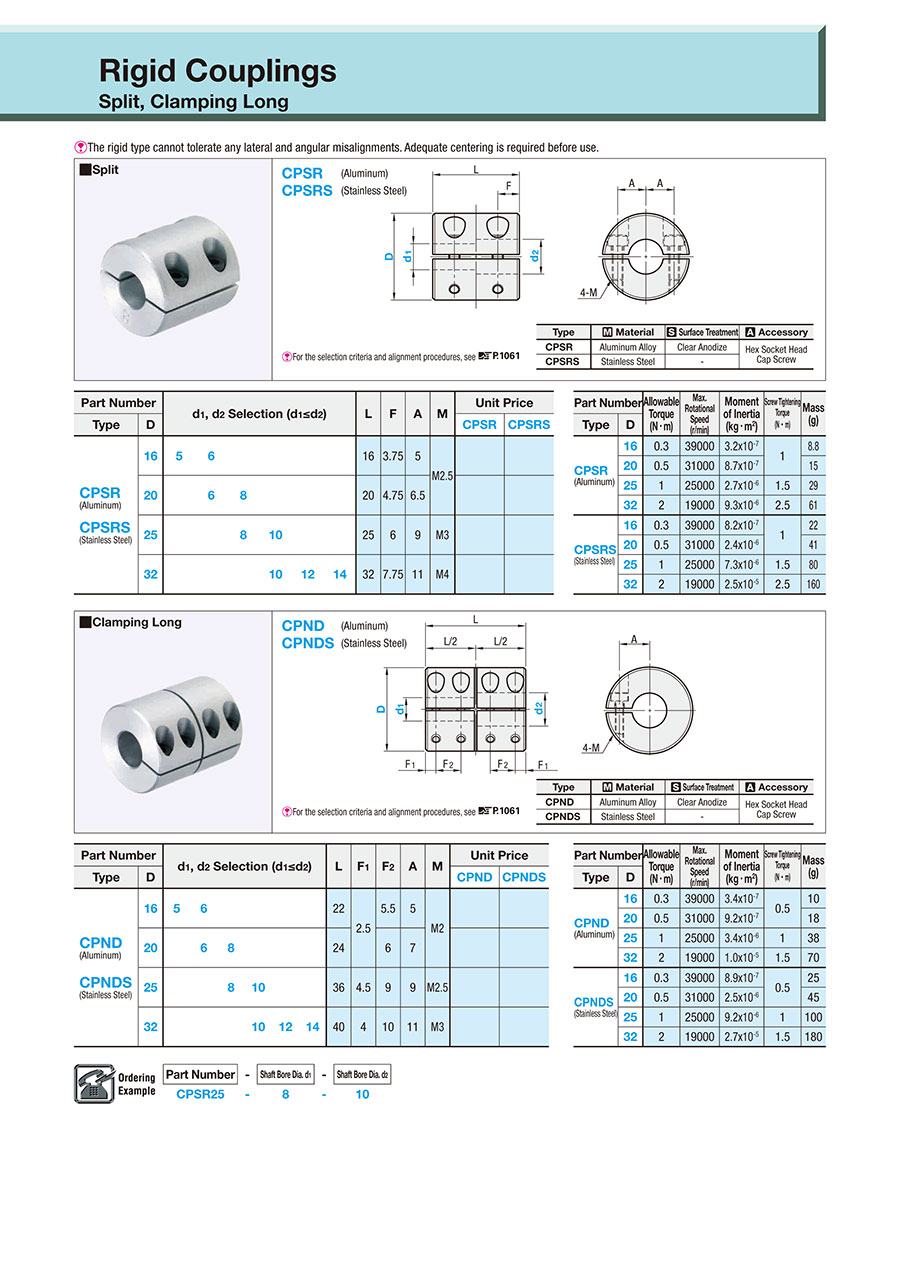

Obrysový výkres a tabulka specifikací

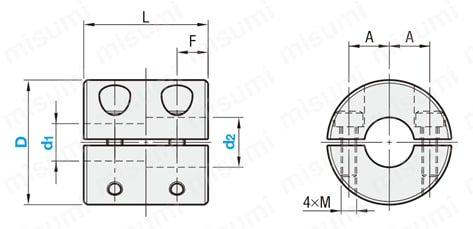

Dimensional Drawing

CPSR (Aluminum)
CPSRS (Stainless Steel)
[ ! ] Tolerances are not controlled for the shaft bore diameters of d1 and d2.
[ ! ] Recommended Fit Tolerance of Applicable Shaft Diameter: h6 and h7.
Type[M] Material[S] Surface Treatment
Main BodyHex Socket Head Cap ScrewMain BodyHex Socket Head Cap Screw
CPSRAluminum AlloyEN 1.7220 Equiv.AnodizedBlack Oxide
CPSRSStainless steelStainless steel——

Specification Table

Part Number—Shaft Bore Dia. d1—Shaft Bore Dia. d2
CPSR25—8—10
Part Numberd1, d2 Selection (However, d1 ≤ d2)LFAM
TypeD
CPSR
(Aluminum)

CPSRS
(Stainless Steel)		1656    163.755M2.5
20 68   204.756.5
25  810  2569M3
32   101214327.7511M4
Part NumberAllowable
Torque
(N⋅m)		Max.
Rotational Speed
(r/min)		Moment of Inertia
Moment
(Kg·m2 )		Screw Tightening Torque
(N⋅m)		Mass
(g)
TypeD
CPSR
(Aluminum)		160.3390003.2 × 10−718.8
200.5310008.7 × 10−715
251250002.7 × 10−61.529
322190009.3 × 10−62.561
CPSRS
(Stainless Steel)		160.3390008.2 × 10−7122
200.5310002.4 × 10−641
251250007.3 × 10−61.580
322190002.5 × 10−52.5160

Seznam čísel dílů

Počet položek
  • 1
    • Číslo dílu
    CPSR16-[5,6]-[5,6]
    CPSR20-[6,8]-[6,8]
    CPSR25-[8,10]-[8,10]
    CPSR32-[10,12,14]-[10,12,14]
    CPSRS16-[5,6]-[5,6]
    CPSRS20-[6,8]-[6,8]
    CPSRS25-[8,10]-[8,10]
    CPSRS32-[10,12,14]-[10,12,14]

    Allowable Torque Range

    (N•m)

    Shaft Bore Dia. 1 d1 (or d)

    (Ø)

    Shaft Bore Dia. 2 d2 (or d)

    (Ø)

    O.D. D

    (Ø)

    Overall Length

    (mm)

    Body Material

    Allowable Torque

    (Nm)

    Max. Rotational Speed

    (r/min)

    Moment of Inertia

    (kg･m2)

    		RoHS?Minimální objednací množství
    0.05 to 1.00
    5 ～ 6
    5 ～ 6
    16
    16
    [Aluminum] Aluminum
    0.3
    39000
    3.2x10-7
    10
    1 kusů
    0.05 to 1.00
    6 ～ 8
    6 ～ 8
    20
    20
    [Aluminum] Aluminum
    0.5
    31000
    8.7x10-7
    10
    1 kusů
    0.05 to 1.00
    8 ～ 10
    8 ～ 10
    25
    25
    [Aluminum] Aluminum
    1
    25000
    2.7x10-6
    10
    1 kusů
    1.01 to 3.00
    10 ～ 14
    10 ～ 14
    32
    32
    [Aluminum] Aluminum
    2
    19000
    9.3x10-6
    10
    1 kusů
    0.05 to 1.00
    5 ～ 6
    5 ～ 6
    16
    16
    [Stainless Steel] Stainless Steel
    0.3
    39000
    8.2x10-7
    10
    1 kusů
    0.05 to 1.00
    6 ～ 8
    6 ～ 8
    20
    20
    [Stainless Steel] Stainless Steel
    0.5
    31000
    2.4x10-6
    10
    1 kusů
    0.05 to 1.00
    8 ～ 10
    8 ～ 10
    25
    25
    [Stainless Steel] Stainless Steel
    1
    25000
    7.3x10-6
    10
    1 kusů
    1.01 to 3.00
    10 ～ 14
    10 ～ 14
    32
    32
    [Stainless Steel] Stainless Steel
    2
    19000
    2.5x10-5
    10
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
    -
    ( - )
    7 pracovních dnů
