Hex Nuts similar DIN 439 / similar DIN 934
Klepnutím na obrázek zobrazíte zvětšený náhled
Pozor
- LBNL/SLBNL/KNTL are for left-hand threads. Please be aware when purchasing.
Číslo dílu:
návrhy.Obrysový výkres a tabulka specifikací

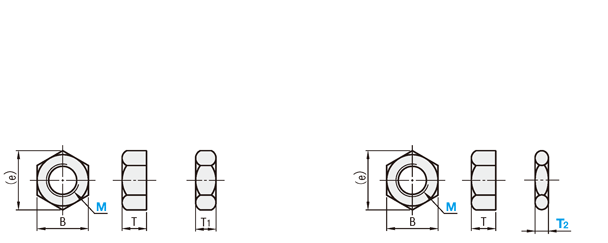

Dimensional Drawing
(JIS Class 1)
LBNR (Right-Hand Thread)
SLBNR (SUS Right-Hand Thread)
LBNL (Left-Hand Thread)
SLBNL (SUS Left-Hand Thread)
LBNR (Right-Hand Thread)
SLBNR (SUS Right-Hand Thread)
LBNL (Left-Hand Thread)
SLBNL (SUS Left-Hand Thread)
(JIS Class 3)
KNTR (Right-Hand Thread)
SKNTR (SUS Right-Hand Thread)
KNTL (Left-Hand Thread)
KNTR (Right-Hand Thread)
SKNTR (SUS Right-Hand Thread)
KNTL (Left-Hand Thread)
ANN (Right-Hand Fine Thread)
SANN (SUS Right-Hand Fine Thread)
TNTR (Thin Right-Hand Fine Thread)
STNTR (SUS Thin Right-Hand Fine Thread)
(JIS Class 1)
(JIS Class 3)
(Fine)
(Thin Type)
| Type | [M] Material | [S] Surface Treatment |
| ANN | Steel | Trivalent Chromate |
| LBNR | JIS-SWCH Equiv. | Trivalent Chromate |
| LBNL | ||
| KNTR | ||
| KNTL | ||
| TNTR | ||
| SLBNR | EN 1.4301 Equiv. | - |
| SLBNL | ||
| SANN | ||
| SKNTR | ||
| STNTR |
Specification Table
| Part Number |
| SLBNR10 ANN10−1.25 TNTR10−1.0−4 |
| M | (Coarse) Pitch | B | (e) | T | T1 |
| 2 | 0.4 | 4 | 4.6 | 1.6 | 1.2 |
| 2.5 | 0.45 | 5 | 5.8 | 2 | 1.6 |
| 2.6 | 0.45 | 5 | 5.8 | 2 | 1.6 |
| 3 | 0.5 | 5.5 | 6.4 | 2.4 | 1.8 |
| 4 | 0.7 | 7 | 8.1 | 3.2 | 2.4 |
| 5 | 0.8 | 8 | 9.2 | 4 | 3.2 |
| 6 | 1.0 | 10 | 11.5 | 5 | 3.6 |
| 8 | 1.25 | 13 | 15 | 6.5 | 5 |
| 10 | 1.5 | 17 | 19.6 | 8 | 6 |
| 12 | 1.75 | 19 | 21.9 | 10 | 7 |
| 16 | 2.0 | 24 | 27.7 | 13 | 10 |
| 20 | 2.5 | 30 | 34.6 | 16 | 12 |
| 24 | 3.0 | 36 | 41.6 | 19 | 14 |
Part Number | |
Type | M |
| LBNR | 2 |
| LBNL | 2.5 |
| (M3 to M16) | 2.6 |
| SLBNR | 3 |
| (M2 to M20) | 4 |
| SLBNL | 5 |
| (M3 to M16) | 6 |
| KNTR | 8 |
| KNTL | 10 |
| (M3 to M20) | 12 |
| SKNTR | 16 |
20 | |
24 | |
| Part Number | B | (e) | T | |
| Type | M (Fine) | |||
| ANN SANN | 4−0.5 | 7 | 8.1 | 4 |
| 5−0.5 | 8 | 9.2 | ||
| 6−0.75 | 10 | 11.5 | ||
| 8−0.75 | 13 | 15 | 5 | |
| 8−1.0 | 6 | |||
| 10−1.0 | 17 | 19.6 | 6 | |
| 10−1.25 | 8 | |||
| 12−1.0 | 19 | 21.9 | 6 | |
| 12−1.25 | 10 | |||
| 12−1.5 | ||||
| 14−1.5 | 22 | 25.0 | 11 | |
| 16−1.5 | 24 | 27.7 | 8 | |
| 20−1.5 | 30 | 34.6 | 10 | |
| Part Number | B | (e) | |
| Type | M−P−T2 | ||
| TNTR STNTR | 6−0.75－1.5 | 8 | 9.2 |
| 6−0.75−2 | 9 | 10.4 | |
| 8−0.75−2 | 10 | 11.5 | |
| 10−0.75−2 | 14 | 16.2 | |
| 10−1.0−2 | 14 | 16.2 | |
| 10−1.0−3 | 14 | 16.2 | |
| 10−1.0−4 | 14 | 16.2 | |
| 12−1.0−2 | 14 | 16.2 | |
| 12−1.0−3 | 17 | 19.6 | |
| 12−1.0−4 | 17 | 19.6 | |
| 16−1.0−2.5 | 19 | 21.9 | |
Seznam čísel dílů
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
0.98 € ( 1.17 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.98 € ( 1.17 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.99 € ( 1.18 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.99 € ( 1.18 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.99 € ( 1.18 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.01 € ( 1.20 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.01 € ( 1.20 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.01 € ( 1.20 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
2.03 € ( 2.42 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
2.03 € ( 2.42 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
2.40 € ( 2.86 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
4.05 € ( 4.82 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
4.69 € ( 5.58 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.24 € ( 1.48 € ) | 5 pracovních dnů |
1.24 € ( 1.48 € ) | 5 pracovních dnů |
1.24 € ( 1.48 € ) | 5 pracovních dnů |
1.41 € ( 1.68 € ) | 5 pracovních dnů |
1.59 € ( 1.89 € ) | 5 pracovních dnů |
2.14 € ( 2.55 € ) | 5 pracovních dnů |
2.84 € ( 3.38 € ) | 5 pracovních dnů |
3.56 € ( 4.24 € ) | 5 pracovních dnů |
4.26 € ( 5.07 € ) | 5 pracovních dnů |
0.53 € ( 0.63 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.53 € ( 0.63 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.53 € ( 0.63 € ) | 5 pracovních dnů |
0.53 € ( 0.63 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.53 € ( 0.63 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.64 € ( 0.76 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.95 € ( 1.13 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.99 € ( 1.18 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.09 € ( 1.30 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.17 € ( 1.39 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.76 € ( 2.09 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
3.89 € ( 4.63 € ) | 5 pracovních dnů |
3.84 € ( 4.57 € ) | 5 pracovních dnů |
1.34 € ( 1.59 € ) | 5 pracovních dnů |
1.34 € ( 1.59 € ) | 5 pracovních dnů |
1.34 € 0.40 € ( 0.48 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.34 € ( 1.59 € ) | 5 pracovních dnů |
1.34 € ( 1.59 € ) | 5 pracovních dnů |
1.90 € ( 2.26 € ) | 5 pracovních dnů |
2.27 € 0.68 € ( 0.81 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
3.04 € ( 3.62 € ) | 5 pracovních dnů |
0.53 € ( 0.63 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.53 € ( 0.63 € ) | 5 pracovních dnů |
0.36 € ( 0.43 € ) | 5 pracovních dnů |
0.36 € ( 0.43 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.36 € ( 0.43 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.36 € ( 0.43 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.40 € ( 0.48 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.45 € ( 0.54 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
0.60 € ( 0.71 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.15 € ( 1.37 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.44 € ( 1.71 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.45 € ( 1.73 € ) | 5 pracovních dnů |
1.92 € ( 2.28 € ) | 5 pracovních dnů |
1.06 € ( 1.26 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.06 € ( 1.26 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.37 € ( 1.63 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
1.71 € ( 2.03 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
Podrobné údaje
Základní informace
similar DIN 439 similar DIN 934
Pozor
- LBNL/SLBNL/KNTL are for left-hand threads. Please be aware when purchasing.
