Tapered Washers (Square)
Klepnutím na obrázek zobrazíte zvětšený náhled
Číslo dílu:

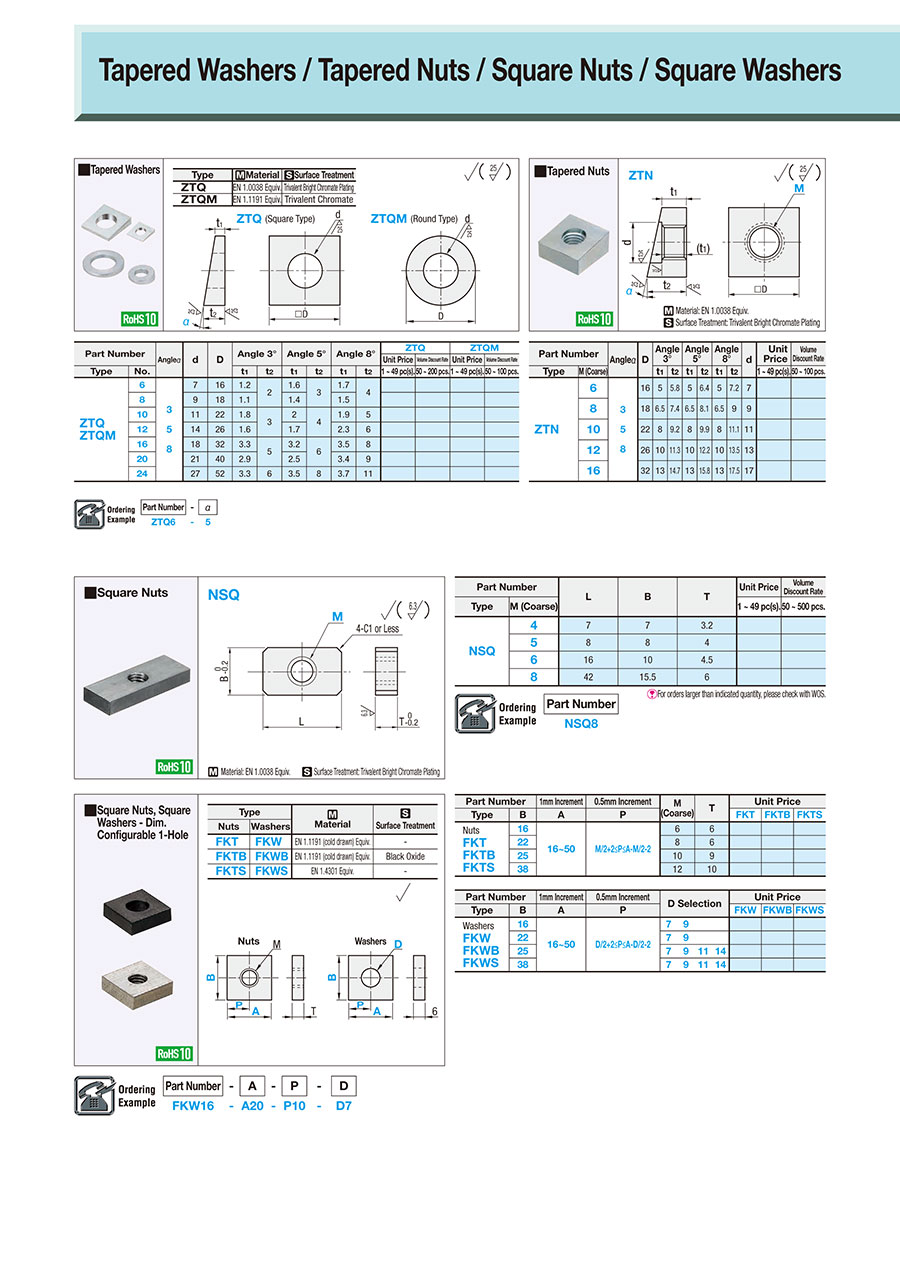

návrhy.Obrysový výkres a tabulka specifikací
ZTQ (Square Type)
ZTQM (Round Type)
| Type | [M] Material | [S] Surface Treatment |
| ZTQ | EN 1.0038 Equiv. | Trivalent Bright Chromate Plating |
| ZTQM | EN 1.1191 Equiv. | Trivalent Chromate |
Specification Table
| Part Number | — | α |
| ZTQ6 | — | 5 |
| Part Number | Angle α | d | D | Angle 3° | Angle 5° | Angle 8° | ||||
| Type | No. | t1 | t2 | t1 | t2 | t1 | t2 | |||
| ZTQ ZTQM | 6 | 3 5 8 | 7 | 16 | 1.2 | 2 | 1.6 | 3 | 1.7 | 4 |
| 8 | 9 | 18 | 1.1 | 1.4 | 1.5 | |||||
| 10 | 11 | 22 | 1.8 | 3 | 2 | 4 | 1.9 | 5 | ||
| 12 | 14 | 26 | 1.6 | 1.7 | 2.3 | 6 | ||||
| 16 | 18 | 32 | 3.3 | 5 | 3.2 | 6 | 3.5 | 8 | ||
| 20 | 21 | 40 | 2.9 | 2.5 | 3.4 | 9 | ||||
| 24 | 27 | 52 | 3.3 | 6 | 3.5 | 8 | 3.7 | 11 | ||
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
3.17 € ( 3.77 € ) | 5 pracovních dnů |
3.17 € ( 3.77 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
3.17 € ( 3.77 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
3.55 € ( 4.22 € ) | 5 pracovních dnů |
3.55 € ( 4.22 € ) | 5 pracovních dnů |
3.55 € ( 4.22 € ) | 5 pracovních dnů |
4.05 € ( 4.82 € ) | 5 pracovních dnů |
4.05 € ( 4.82 € ) | 5 pracovních dnů |
4.05 € ( 4.82 € ) | 5 pracovních dnů |
6.58 € ( 7.83 € ) | 5 pracovních dnů |
5.69 € ( 6.77 € ) | 5 pracovních dnů |
5.69 € ( 6.77 € ) | 5 pracovních dnů |
6.96 € ( 8.28 € ) | 5 pracovních dnů |
6.96 € ( 8.28 € ) | 5 pracovních dnů |
6.96 € ( 8.28 € ) | 5 pracovních dnů |
7.47 € ( 8.89 € ) | 5 pracovních dnů |
7.47 € ( 8.89 € ) | 5 pracovních dnů |
7.47 € ( 8.89 € ) | 5 pracovních dnů |
11.52 € ( 13.71 € ) | 5 pracovních dnů |
11.52 € ( 13.71 € ) | 5 pracovních dnů |
11.52 € ( 13.71 € ) | 5 pracovních dnů |
3.79 € ( 4.51 € ) | 5 pracovních dnů |
3.79 € ( 4.51 € ) | 5 pracovních dnů |
3.79 €1.74 € ( 2.07 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
4.18 € ( 4.97 € ) | 5 pracovních dnů |
4.18 € ( 4.97 € ) | 5 pracovních dnů |
4.18 € ( 4.97 € ) | 5 pracovních dnů |
4.69 € ( 5.58 € ) | 5 pracovních dnů |
4.69 € ( 5.58 € ) | 5 pracovních dnů |
4.69 € ( 5.58 € ) | 5 pracovních dnů |
6.20 € ( 7.38 € ) | 5 pracovních dnů |
6.20 € ( 7.38 € ) | 5 pracovních dnů |
6.20 € ( 7.38 € ) | 5 pracovních dnů |
7.60 € ( 9.04 € ) | 5 pracovních dnů |
7.60 € ( 9.04 € ) | 5 pracovních dnů |
7.60 € ( 9.04 € ) | 5 pracovních dnů |
8.86 € ( 10.54 € ) | 5 pracovních dnů |
8.86 € ( 10.54 € ) | 5 pracovních dnů |
8.86 € ( 10.54 € ) | 5 pracovních dnů |
12.13 € ( 14.43 € ) | 5 pracovních dnů |
12.13 € ( 14.43 € ) | 5 pracovních dnů |
12.13 € ( 14.43 € ) | 5 pracovních dnů |
Podrobné údaje
Základní informace
Sizes range from M6 to M24. Delivery from 1 piece is possible depending on requirements.
