MISUMI

Flange Base for Observation Port / Standard Size

Flange Base for Observation Port / Standard Size

Klepnutím na obrázek zobrazíte zvětšený náhled

  • Flange Base for Observation Port / Standard Size
  • Flange Base for Observation Port / Standard Size

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 8 návrhy.
Množství:

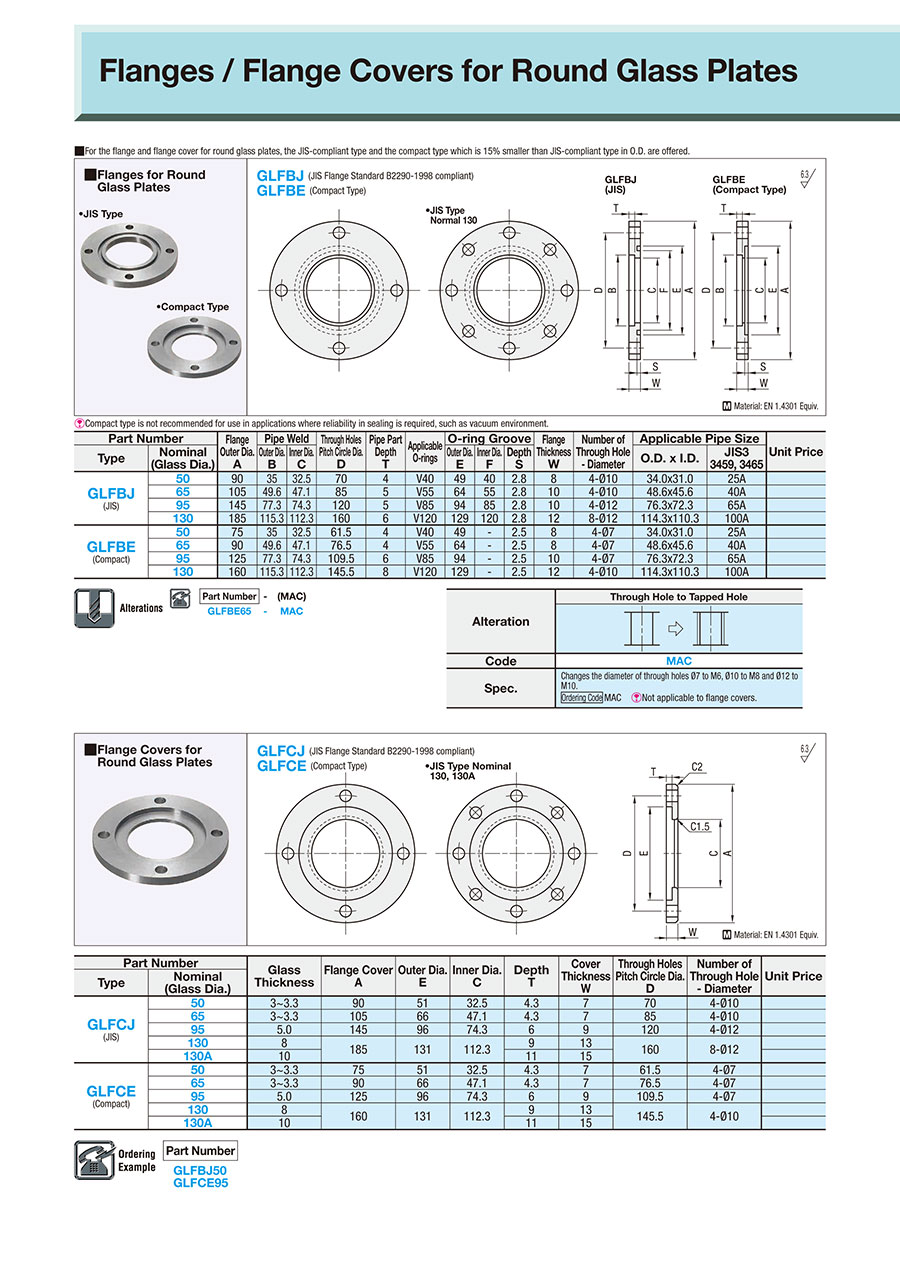

Obrysový výkres a tabulka specifikací

Drawing

GLFBJ (JIS Flange Standard B2290-1998 compliant)
GLFBE (Compact Type)


● JIS Type
Normal 130
GLFBJ (JIS)

GLFBE
(Compact Type)
[M]Material: EN 1.4301 Equiv.
[ ! ] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m.

Specification Table

Part Number
GLFBJ50
GLFCE95
[ ! ] Compact type is not recommended for use in applications where reliability in sealing is required, such as vacuum environment.
Part NumberFlange
O.D.
A		Pipe WeldThrough Hole
Pitch Circle Dia.
D		Pipe
Depth
t		Suitable
O-ring		O-ring GrooveFlange
Thickness
W		Through Hole
Qty. - Dia.		Applicable Pipe Size
TypeNorminal
(Glass Dia.)		Outer Dia. BInner Dia. COuter Dia. EInner Dia. FDepth SO.D. × I.D.JIS
3459·3465
GLFBJ
(JIS)		50903532.5704V4049402.884－⌀1034.0 × 31.025 A
6510549.647.1855V5564552.8104－⌀1048.6 × 45.640 A
9514577.374.31205V8594852.8104－⌀1276.3 × 72.365 A
130185115.3112.31606V1201291202.8128－⌀12114.3 × 110.3100 A
GLFBE
(Compact)		50753532.561.54V4049—2.584－⌀734.0 × 31.025 A
659049.647.176.54V5564—2.584－⌀748.6 × 45.640 A
9512577.374.3109.56V8594—2.5104－⌀776.3 × 72.365 A
130160115.3112.3145.58V120129—2.5124－⌀10114.3 × 110.3100 A

Alterations

Alterations
Code		Through Hole to Tapped HoleOrdering Example
MACChanges the diameter of through holes ø7 to M6,
ø10 to M8 and
ø12 to M10
.		GLFBE65-MAC

Seznam čísel dílů

Počet položek
  • 1
    • Číslo dílu
    GLFBE50
    GLFBE65
    GLFBE95
    GLFBE130
    GLFBJ50
    GLFBJ65
    GLFBJ95
    GLFBJ130

    Specifications

    Applicable Glass Nominal Dia.

    (φ)

    		RoHS?Minimální objednací množství
    Compact Type
    50
    10
    1 kusů
    Compact Type
    65
    10
    1 kusů
    Compact Type
    95
    10
    1 kusů
    Compact Type
    130
    10
    1 kusů
    JIS Type
    50
    10
    1 kusů
    JIS Type
    65
    10
    1 kusů
    JIS Type
    95
    10
    1 kusů
    JIS Type
    130
    10
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    56.57 €
    (
    67.32 €
     )
    11 pracovních dnů
    60.86 €
    (
    72.42 €
     )
    11 pracovních dnů
    82.36 €
    (
    98.01 €
     )
    11 pracovních dnů
    124.26 €
    (
    147.87 €
     )
    11 pracovních dnů
    59.47 €
    (
    70.77 €
     )
    11 pracovních dnů
    71.10 €
    (
    84.61 €
     )
    11 pracovních dnů
    100.34 €
    (
    119.40 €
     )
    11 pracovních dnů
    155.38 €
    (
    184.90 €
     )
    11 pracovních dnů
  • 1

    • Podrobné údaje

    Základní informace

    [Features] Flange standardised according to the size of the round glass plate.

    Technické údaje
