Switch Flags / Slit / One End Cone with Thru Hole

Switch Flags / Slit / One End Cone with Thru Hole

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 35 návrhy.
Množství:

Obrysový výkres a tabulka specifikací

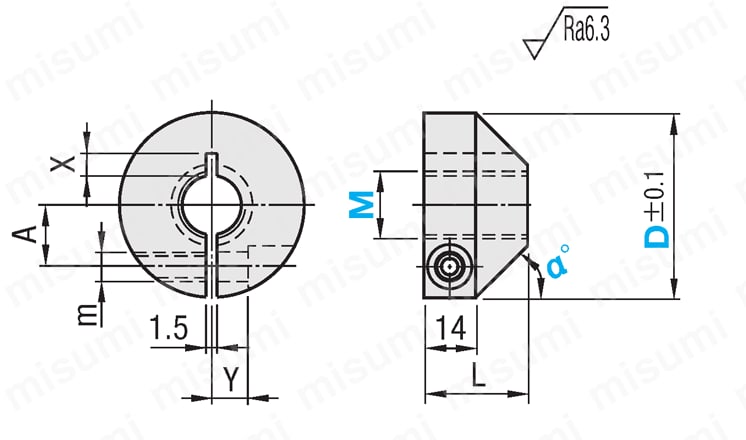

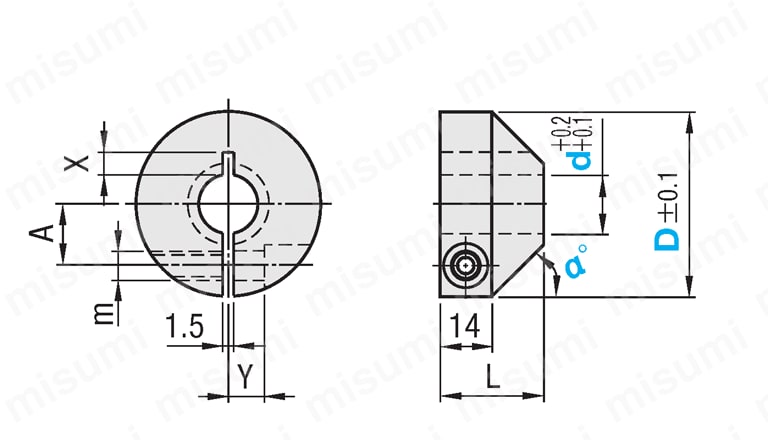

DGSA (One End Cone Type with Through Hole)DMSA (One End Cone Type with Tapped Hole)

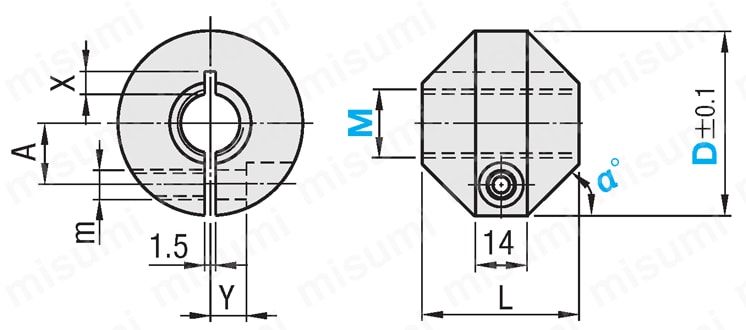

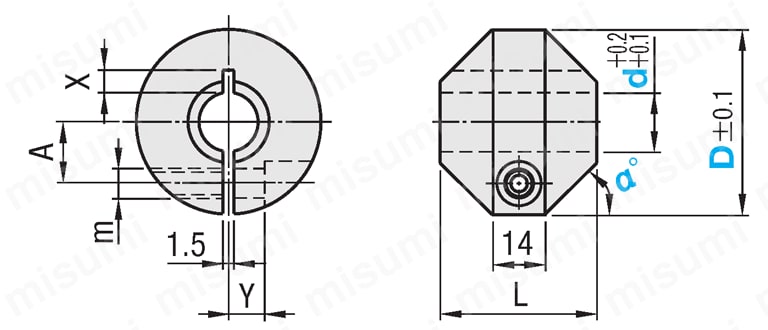

DGW (Both Ends Cone Type with Through Hole)DMW (Both Ends Cone Type with Tapped Hole)
[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, angle dimensions, X dimensions, and slit width 1.5 mm tolerances are excluded.

ShapeShaft BoreTypeMaterialSurface TreatmentAccessory
One End Cone TypeThrough HoleDGSAEN 1.1191 Equiv.Black OxideHex Socket Head Cap Screw 1 pc.
Both Ends Cone TypeDGW
One End Cone TypeTapped HoleDMSAEN 1.1191 Equiv.Black Oxide
Both Ends Cone TypeDMW

Specification Table

Part Number—d·M—α°

Type D
DGSA 40—12—45
■One End Cone / Both Ends Cone Type with Through Hole and Slit
Part Numberdα°Lm
(Coarse)		AXY
TypeD
DGSA30104522M59.066
401216304524M614.078
5028M816.51010
DGW30104530M59.066
401216304534M614.078
5042M816.51010

■One End Cone / Both Ends Cone Type with Tapped Hole and Slit
Part NumberM (Coarse)α°Lm
(Coarse)		AXY
TypeD
DMSA30104522M59.066
401216304524M614.078
5028M816.51010
DMW30104530M59.066
401216304534M614.078
5042M816.51010

Seznam čísel dílů

Počet položek
  • 1
    • Číslo dílu
    DGSA30-10-45
    DGSA40-12-30
    DGSA40-12-45
    DGSA40-16-30
    DGSA40-16-45
    DGSA50-12-45
    DGSA50-16-30
    DGSA50-16-45
    DGW30-10-45
    DGW40-12-30
    DGW40-12-45
    DGW40-16-30
    DGW40-16-45
    DGW50-12-30
    DGW50-12-45
    DGW50-16-30
    DGW50-16-45
    DMSA30-10-45
    DMSA40-12-30
    DMSA40-12-45
    DMSA40-16-30
    DMSA40-16-45
    DMSA50-12-30
    DMSA50-12-45
    DMSA50-16-30
    DMSA50-16-45
    DMW30-10-45
    DMW40-12-30
    DMW40-12-45
    DMW40-16-30
    DMW40-16-45
    DMW50-12-30
    DMW50-12-45
    DMW50-16-30
    DMW50-16-45

    Type

    O.D. D

    (mm)

    M (Coarse)

    I.D. d

    (mm)

    Angle α

    (°)

    		RoHS?Minimální objednací množství
    One End Cone Type with Through Hole and Slit
    30
    -
    10
    45
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    40
    -
    12
    30
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    40
    -
    12
    45
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    40
    -
    16
    30
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    40
    -
    16
    45
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    50
    -
    12
    45
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    50
    -
    16
    30
    10
    1 kusů
    One End Cone Type with Through Hole and Slit
    50
    -
    16
    45
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    30
    -
    10
    45
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    40
    -
    12
    30
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    40
    -
    12
    45
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    40
    -
    16
    30
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    40
    -
    16
    45
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    50
    -
    12
    30
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    50
    -
    12
    45
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    50
    -
    16
    30
    10
    1 kusů
    Both Ends Cone Type with Through Hole and Slit
    50
    -
    16
    45
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    30
    10
    -
    45
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    40
    12
    -
    30
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    40
    12
    -
    45
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    40
    16
    -
    30
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    40
    16
    -
    45
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    50
    12
    -
    30
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    50
    12
    -
    45
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    50
    16
    -
    30
    10
    1 kusů
    One End Cone Type with Tapped Hole and Slit
    50
    16
    -
    45
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    30
    10
    -
    45
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    40
    12
    -
    30
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    40
    12
    -
    45
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    40
    16
    -
    30
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    40
    16
    -
    45
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    50
    12
    -
    30
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    50
    12
    -
    45
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    50
    16
    -
    30
    10
    1 kusů
    Both Ends Cone Type with Tapped Hole and Slit
    50
    16
    -
    45
    10
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    9.49 €
    (
    11.29 €
     )
    5 pracovních dnů
    10.12 €
    (
    12.04 €
     )
    5 pracovních dnů
    10.12 €
    (
    12.04 €
     )
    5 pracovních dnů
    10.12 €
    (
    12.04 €
     )
    5 pracovních dnů
    10.12 €
    (
    12.04 €
     )
    5 pracovních dnů
    11.64 €
    (
    13.85 €
     )
    5 pracovních dnů
    11.64 €
    (
    13.85 €
     )
    5 pracovních dnů
    11.64 €
    (
    13.85 €
     )
    5 pracovních dnů
    12.02 €
    (
    14.30 €
     )
    5 pracovních dnů
    13.29 €
    (
    15.82 €
     )
    5 pracovních dnů
    13.29 €
    (
    15.82 €
     )
    5 pracovních dnů
    13.29 €
    (
    15.82 €
     )
    5 pracovních dnů
    13.29 €
    (
    15.82 €
     )
    5 pracovních dnů
    14.43 €
    (
    17.17 €
     )
    5 pracovních dnů
    14.43 €
    (
    17.17 €
     )
    5 pracovních dnů
    14.43 €
    (
    17.17 €
     )
    5 pracovních dnů
    14.43 €
    (
    17.17 €
     )
    5 pracovních dnů
    8.99 €
    (
    10.70 €
     )
    5 pracovních dnů
    10.75 €
    (
    12.79 €
     )
    5 pracovních dnů
    10.75 €
    (
    12.79 €
     )
    5 pracovních dnů
    10.75 €
    (
    12.79 €
     )
    5 pracovních dnů
    10.75 €
    (
    12.79 €
     )
    5 pracovních dnů
    11.26 €
    (
    13.40 €
     )
    5 pracovních dnů
    11.26 €
    (
    13.40 €
     )
    5 pracovních dnů
    11.26 €
    (
    13.40 €
     )
    5 pracovních dnů
    11.26 €
    (
    13.40 €
     )
    5 pracovních dnů
    13.04 €
    (
    15.52 €
     )
    5 pracovních dnů
    14.80 €
    (
    17.61 €
     )
    5 pracovních dnů
    14.80 €
    (
    17.61 €
     )
    5 pracovních dnů
    14.80 €
    (
    17.61 €
     )
    5 pracovních dnů
    14.80 €
    (
    17.61 €
     )
    5 pracovních dnů
    16.58 €
    (
    19.73 €
     )
    5 pracovních dnů
    16.58 €
    (
    19.73 €
     )
    5 pracovních dnů
    16.58 €
    (
    19.73 €
     )
    5 pracovních dnů
    16.58 €
    (
    19.73 €
     )
    5 pracovních dnů
