Castors with Adjustment Pads / Heavy Load Type
Číslo dílu:

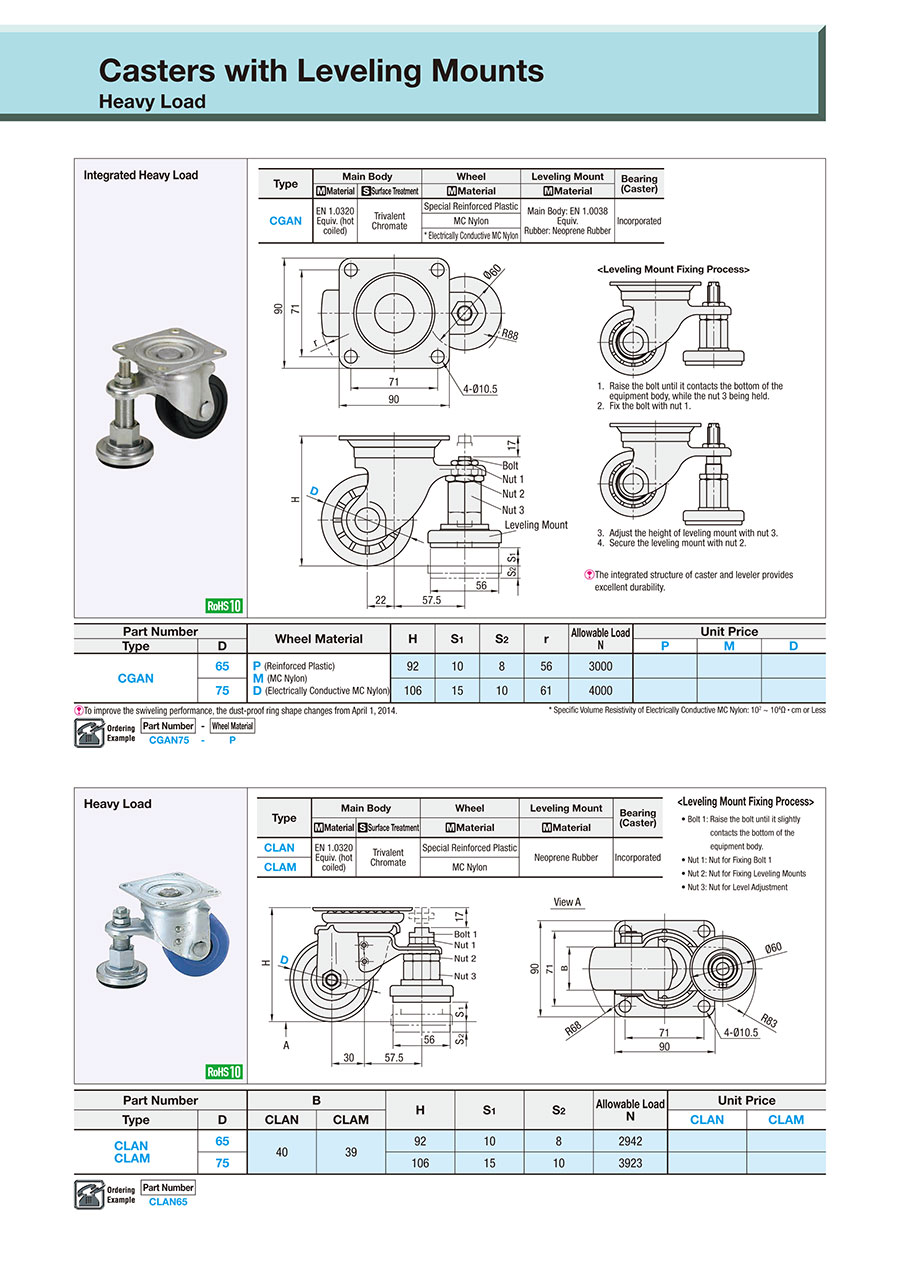

návrhy.Obrysový výkres a tabulka specifikací
A View
[Leveling Mount Fixing Process]
● Bolt 1: Raise the bolt until it slightly contacts the bottom of the equipment body
● Nut 1: Nut for Fixing Bolt 1
● Nut 2: Nut for Fixing Leveling Mounts
● Nut 3: Nut for Level Adjustment
● Bolt 1: Raise the bolt until it slightly contacts the bottom of the equipment body
● Nut 1: Nut for Fixing Bolt 1
● Nut 2: Nut for Fixing Leveling Mounts
● Nut 3: Nut for Level Adjustment
| Type | Main Body | Wheel | Leveling Mount | Bearing | ||
| [M] Material | [S] Surface Treatment | [M] Material | [M] Material | Swiveling Part | Shaft Part | |
| CLAN | EN 1.0320 Equiv. (hot coiled) | Trivalent Chromate | Special Reinforced Plastic | Neoprene Rubber | Provided | Provided |
| CLAM | MC Nylon | |||||
Specification Table
| Part Number |
| CLAN65 |
| Part Number | B | H | S1 | S2 | Allowable Load (N) | ||
| Type | D | CLAN | CLAM | ||||
| CLAN CLAM | 65 | 40 | 39 | 92 | 10 | 8 | 2942 |
| 75 | 106 | 15 | 10 | 3923 | |||
Podrobné údaje
Základní informace
[Features] Castors with an adjustment device for heavy duty. -Fittings material is steel.
