Rectangular / Standard Lengths
Číslo dílu:

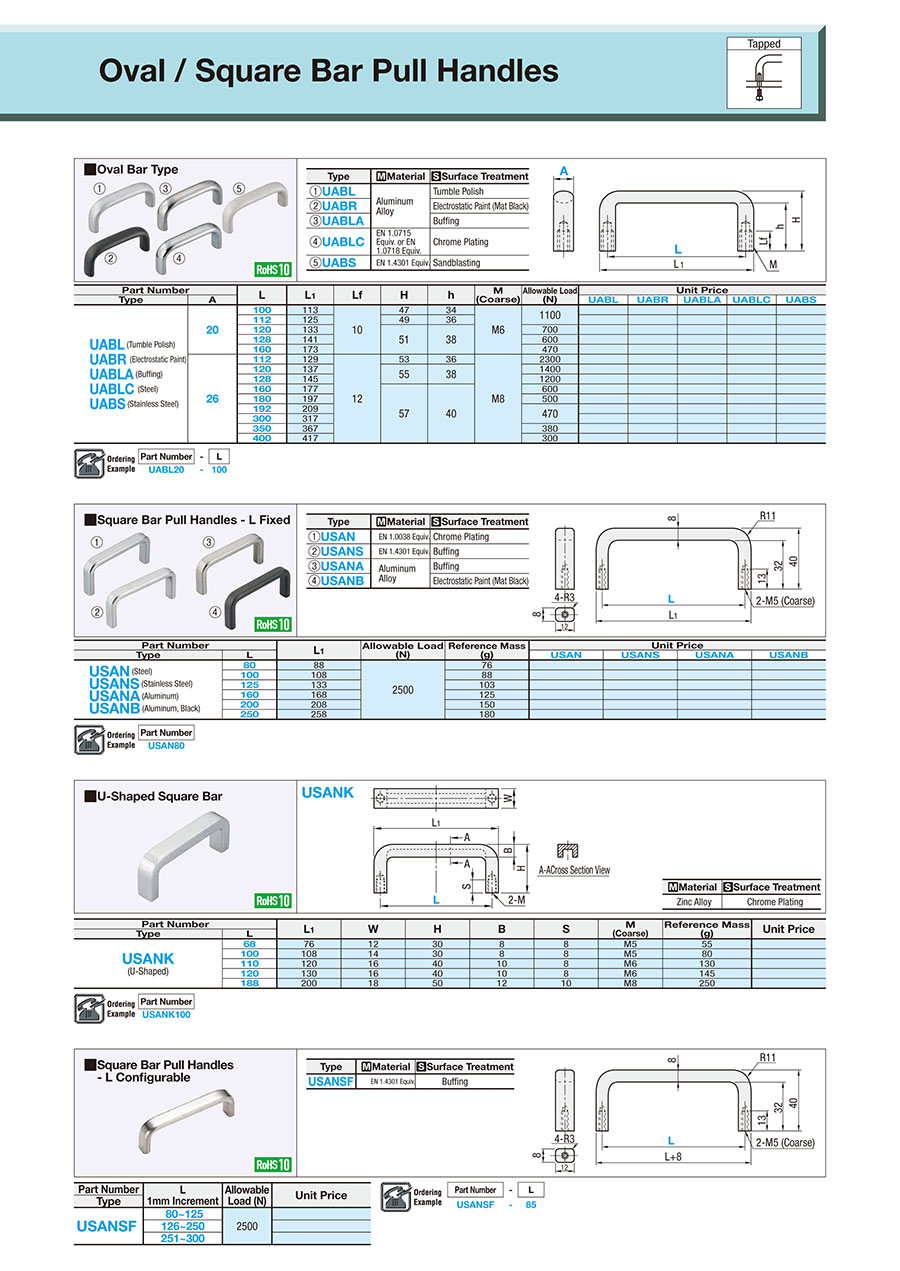

návrhy.Obrysový výkres a tabulka specifikací
[ ! ] The mounting screw M5 is coarse.
| Type | [M] Material | [S]Surface Treatment |
| (1)USAN | EN 1.0038 Equiv. | Chrome Plating |
| (2)USANS | EN 1.4301 Equiv. | Buffing |
| (3)USANA | Aluminum Alloy | Buffing |
| (4)USANB | Baked Finish (Black) |
Specification Table
| Part Number |
| USAN80 |
| Part Number | L1 | Allowable Load (N) | Reference Mass (g) | |
| Type | L | |||
| USAN (Steel) USANS (Stainless Steel) USANA (Aluminum) USANB (Aluminum, Black) | 80 | 88 | 2500 | 76 |
| 100 | 108 | 88 | ||
| 125 | 133 | 103 | ||
| 160 | 168 | 125 | ||
| 200 | 208 | 150 | ||
| 250 | 258 | 180 | ||
Product Specifications
■Details of surface treatment
| Name | Layer thickness (µm) | Applicable materials | Application Example | Purpose/Features | Note | Type |
|---|---|---|---|---|---|---|
| Chrome Plating | — | Steel Copper Copper Alloy | — | Glossy appearance Good corrosion resistance Sliding between chrome plated surfaces is easy to seize | If necessary, deep recesses with nickel underplating are not allowed | USAN |
| Buffing | — | — | — | — | — | USANS,USANA |
| Electrostatic Coating (Mat Black) | — | — | — | — | — | USANB |
Precautions
- The allowable load is the actual value when pulled in the vertical direction.
* It can be used as a reference value.
- No tightening torque has been set.
- Part accuracy (perpendicularity) has not been set.
Seznam čísel dílů
Počet položek
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
4.16 € ( 4.95 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
4.54 € ( 5.40 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
5.04 € ( 6.00 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
5.79 € ( 6.89 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
6.80 € ( 8.09 € ) | 5 pracovních dnů |
8.06 € ( 9.59 € ) | 5 pracovních dnů |
Podrobné údaje
Základní informace
[Features] A universal square bar handle. [Material] Available in stainless steel / steel / aluminium / etc.
