    Folding Handles

    Folding Handles

    Přesunutím myši nad obrázek ho zvětšíte

    • Folding Handles
    • Folding Handles

    Číslo dílu:

    Nebyly nalezeny žádné nevyřízené. 3 návrhy.
    Množství:

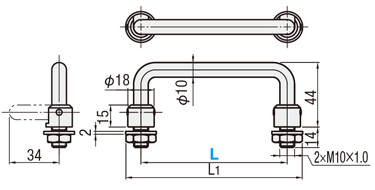

    Obrysový výkres a tabulka specifikací

    UWAFN

    [ ! ] The mounting screw M10 is fine.
    [M] Material[S]Surface Treatment[A]Accessory
    EN 1.0715 Equiv.Chrome PlatingWasher (EN 1.4301 Equiv.) 2 pcs.
    Nut (EN 1.4301 Equiv.) 2 pcs.

    Specification Table

    Part Number
    UWAFN100
    Part NumberL1Allowable Load
    (N)    		Mass
    (g)
    TypeL
    UWAFN100118500133
    120138156
    180198225

    Product Specifications

    ■Details of surface treatment

    NameLayer thickness
    (µm)    		Applicable materialsApplication ExamplePurpose/FeaturesNote
    Chrome Plating—Steel
    Copper
    Copper Alloy    		—Glossy appearance
    Good corrosion resistance
    Sliding between chrome plated surfaces is easy to seize    		If necessary, deep recesses with nickel underplating
    are not allowed

    Precautions

    • The allowable load is the actual value when pulled in the vertical direction.

    * It can be used as a reference value.

    • No tightening torque has been set.
    • Part accuracy (perpendicularity) has not been set.

    Seznam čísel dílů

    Počet položek
  • 1
    • Číslo dílu
    UWAFN100
    UWAFN120
    UWAFN180

    Mounting Pitch L

    (mm)

    		RoHS?Minimální objednací množství
    100
    10
    1 kusů
    120
    10
    1 kusů
    180
    10
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    36.40 €
    (
    43.32 €
     )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    37.53 €
    (
    44.66 €
     )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    41.31 €
    (
    49.16 €
     )
    5 pracovních dnů
  • 1

    • Podrobné údaje

    Základní informace

    [Features] When not in use, the handle can be folded away to keep it out of the way.

    Náčrt a specifikace

    Application Example
