    Handles / Phenol

    Handles / Phenol

    Klepnutím na obrázek zobrazíte zvětšený náhled

    Pozor

    • Please check the content on our website as the PDF does not contain the most up-to-date information.

    Číslo dílu:

    Nebyly nalezeny žádné nevyřízené. 7 návrhy.
    Množství:

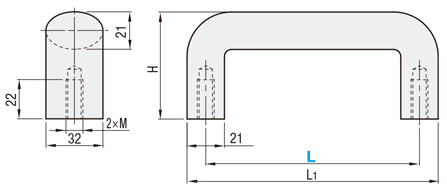

    Obrysový výkres a tabulka specifikací

    UPCFN
    Phenol Pull Handles: Related Image
    [ ! ] The mounting screw M is coarse.
     [M] Material
    HandlePhenol Resin
    ThreadBrass(Insert)

    Specification Table

    Part Number
    UPCFN114
    Part NumberL1MHMass
    (g)    		Allowable Load
    (N)
    TypeL
    UPCFN90111650901100
    1141351051100
    120141860140700
    140161155600
    160181170600
    180201200500
    200221210470

    Precautions

    • The allowable load is the actual value when pulled in the vertical direction.

    * It can be used as a reference value.

    • No tightening torque has been set.
    • Part accuracy (perpendicularity) has not been set.

    Seznam čísel dílů

    Počet položek
  • 1
    • Číslo dílu
    UPCFN90
    UPCFN114
    UPCFN120
    UPCFN140
    UPCFN160
    UPCFN180
    UPCFN200

    Mounting Pitch L

    (mm)

    Overall Height

    (mm)

    Allowable Load

    (N)

    		RoHS?Minimální objednací množství
    90
    50
    1100
    10
    1 kusů
    114
    50
    1100
    10
    1 kusů
    120
    60
    700
    10
    1 kusů
    140
    60
    600
    10
    1 kusů
    160
    60
    600
    10
    1 kusů
    180
    60
    500
    10
    1 kusů
    200
    60
    470
    10
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    11.83 €
    (
    14.08 €
     )
    5 pracovních dnů
    12.46 €
    (
    14.83 €
     )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    14.26 €
    (
    16.97 €
     )
    5 pracovních dnů
    15.91 €
    (
    18.93 €
     )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    17.17 €
    (
    20.43 €
     )
    5 pracovních dnů
    18.19 €
    (
    21.65 €
     )
    5 pracovních dnů
    20.22 €
    (
    24.06 €
     )
    5 pracovních dnů
  • 1

    • Podrobné údaje

    Základní informace

    [Features] An easy-grip handle made of phenol. [Mounting type] Female thread.
