Handles / Bent Sheet Metal
Klepnutím na obrázek zobrazíte zvětšený náhled
Číslo dílu:

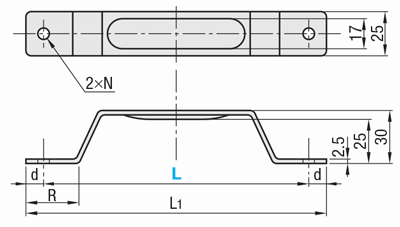

návrhy.Obrysový výkres a tabulka specifikací
| Type | [M] Material | [S]Surface Treatment |
| UWDSU | EN 1.0038 Equiv. | Chrome Plating |
| UWDSUS | EN 1.4301 Equiv. | Buffing |
Specification Table
| Part Number |
| UWDSUS100 |
| Part Number | L1 | R | d | N | Allowable Load (N) | Mass (g) | |
| Type | L | ||||||
| UWDSU (Steel) UWDSUS (Stainless Steel) | 80 | 96 | 20 | 8 | 5.5 | 400 | 61 |
| 100 | 116 | 23 | 380 | 70 | |||
| 150 | 170 | 30 | 10 | 6.5 | 160 | 93 | |
Product Specifications
■Details of surface treatment
| Name | Layer thickness (µm) | Applicable materials | Application Example | Purpose/Features | Note | Type |
|---|---|---|---|---|---|---|
| Chrome Plating | — | Steel Copper Brass | — | Glossy appearance Good corrosion resistance Sliding between chrome plated surfaces is easy to seize | If necessary, deep recesses with nickel underplating are not allowed | UWDSU |
| Buffing | — | — | — | — | — | UWDSUS |
Precautions
- The allowable load is the actual value when pulled in the vertical direction.
* It can be used as a reference value.
- No tightening torque has been set.
- Part accuracy (perpendicularity) has not been set.
Seznam čísel dílů
Počet položek
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
6.30 € ( 7.50 € ) | 5 pracovních dnů |
6.66 € ( 7.93 € ) | 5 pracovních dnů |
7.56 € ( 9.00 € ) | 5 pracovních dnů |
8.18 € ( 9.73 € ) | 5 pracovních dnů |
8.82 € ( 10.50 € ) | 5 pracovních dnů |
11.21 € ( 13.34 € ) | 5 pracovních dnů |
Podrobné údaje
Základní informace
[Features] This product is made of sheet metal and is cheaper than cast or welded types.
