Podmínky filtrování
- Grade
- T Dimension Tolerance
- AB Dimension Tolerance
- A(mm)[10–400/0.1mm jednotek][20–500/0.5mm jednotek][20–600/1mm jednotek]
- B(mm)[10–200/0.1mm jednotek][20–400/0.5mm jednotek][20–500/1mm jednotek]
- T(mm)
- 5
- 6
- 8
- 9
- 10
- 12
- 15
- 19
- 20
- 25
- 30
- 40
- 50
- 60
[5–30/0.1mm jednotek] - CAD
- 2D
POM Plates
Klepnutím na obrázek zobrazíte zvětšený náhled
Číslo dílu:

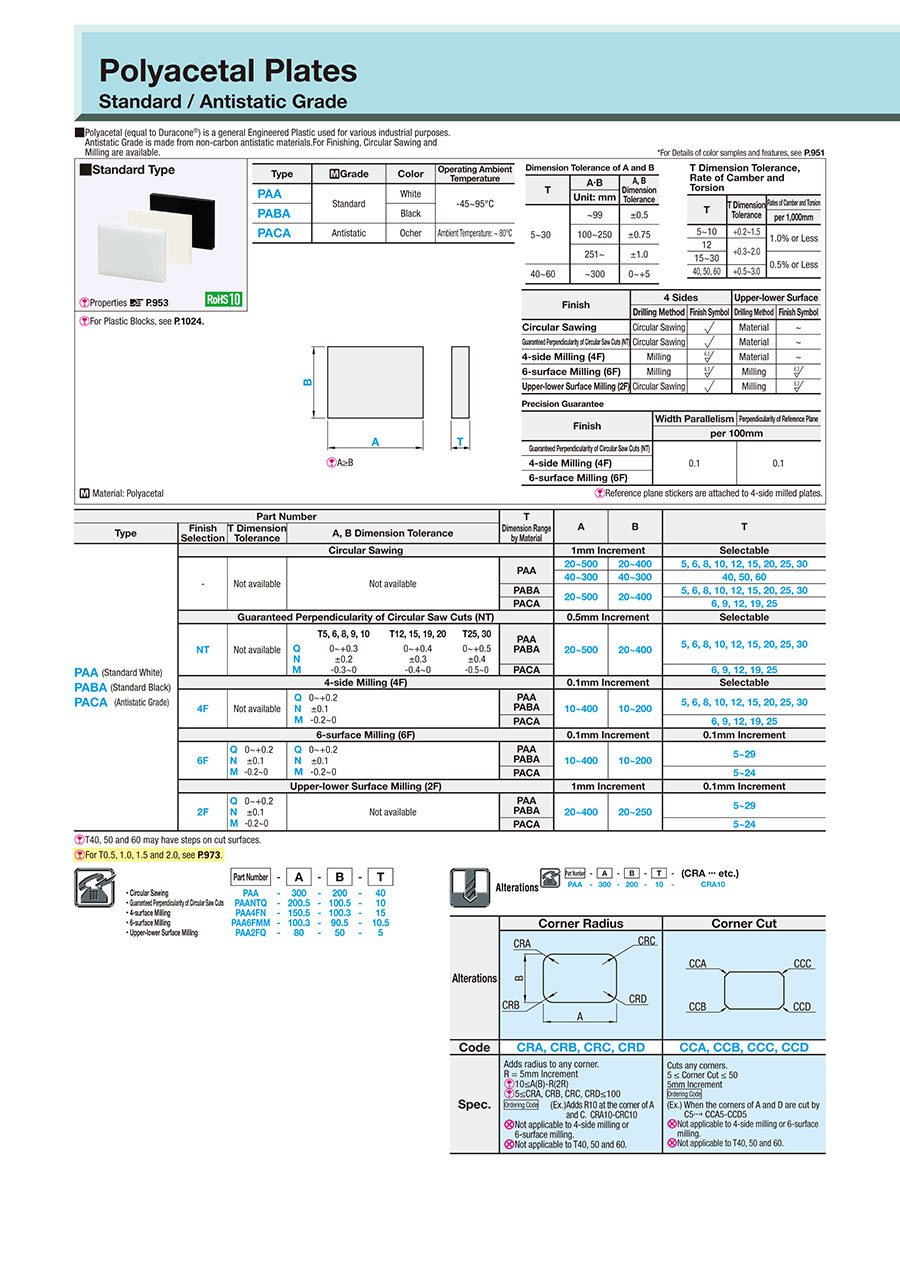

návrhy.Obrysový výkres a tabulka specifikací
| Type | Grade | Color | Operating Ambient Temperature |
| PAA | Standard | White | -45~95°C |
| PABA | Black | ||
| PACA | Antistatic | Ocher | Ambient Temperature: ~ 80°C |
Material: Polyacetal
Specifications
| Part Number | - | A | - | B | - | T | |
| • Circular Sawing • Guaranteed Perpendicularity of Circular Saw Cuts • 4-surface Milling • 6-surface Milling • Upper-lower Surface Milling | PAA PAANTQ PAA4FN PAA6FMM PAA2FQ | - - - - - | 300 200.5 150.5 100.3 80 | - - - - - | 200 100.5 100.3 90.5 50 | - - - - - | 40 10 15 10.5 5 |
| Part Number | T | A | B | T | ||||||
| Type | Finish Selection | T Dimension Tolerance | A, B Dimension Tolerance | Dimension Range by Material | ||||||
| PAA (Standard White) PABA (Standard Black) PACA (Antistatic Grade) | Circular Sawing | 1mm Increment | Selectable | |||||||
| - | Not available | Not available | PAA | 20~500 | 20~400 | 5, 6, 8, 10, 12, 15, 20, 25, 30 | ||||
| 40~300 | 40~300 | 40, 50, 60 | ||||||||
| PABA | 20~500 | 20~400 | 5, 6, 8, 10, 12, 15, 20, 25, 30 | |||||||
| PACA | 6, 9, 12, 19, 25 | |||||||||
| Guaranteed Perpendicularity of Circular Saw Cuts (NT) | 0.5mm Increment | Selectable | ||||||||
| NT | Not available | T5, 6, 8, 9, 10 | T12, 15, 19, 20 | T25, 30 | PAA PABA | 20~500 | 20~400 | 5, 6, 8, 10, 12, 15, 20, 25, 30 | ||
| Q | 0~+0.3 | 0~+0.4 | 0~+0.5 | |||||||
| N | ±0.2 | ±0.3 | ±0.4 | |||||||
| M | -0.3~0 | -0.4~0 | -0.5~0 | PACA | 6, 9, 12, 19, 25 | |||||
| 4-side Milling (4F) | 0.1mm Increment | Selectable | ||||||||
| 4F | Not available | Q 0~+0.2 N ±0.1 M -0.2~0 | PAA PABA | 10~400 | 10~200 | 5, 6, 8, 10, 12, 15, 20, 25, 30 | ||||
| PACA | 6, 9, 12, 19, 25 | |||||||||
| 6-surface Milling (6F) | 0.1mm Increment | 0.1mm Increment | ||||||||
| 6F | Q 0~+0.2 N ±0.1 M -0.2~0 | Q 0~+0.2 N ±0.1 M -0.2~0 | PAA PABA | 10~400 | 10~200 | 5~29 | ||||
| PACA | 5~24 | |||||||||
| Upper-lower Surface Milling (2F) | 1mm Increment | 0.1mm Increment | ||||||||
| 2F | Q 0~+0.2 N ±0.1 M -0.2~0 | Not available | PAA PABA | 20~400 | 20~250 | 5~29 | ||||
| PACA | 5~24 | |||||||||
For T0.5, 1.0, 1.5 and 2.0, see P.973.
Alterations
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
