Materials
Transparent Plastic Covers
Resin Circular Plates - with Holes
Resin Circular Plates / with Holes(Seznam čísel dílů: stránka 2)

Podmínky filtrování

Material
Grade
- Antistatic Grade
- Standard Grade
Color
- Smoke Brown
- Transparent
Number of Holes
Thickness T(mm)
- 1
- 3
- 5
- 10
Countersink Hole Nominal Dia. [P]
- 3
- 4
- 5
- 6
- 8
- 10
D(mm)
[50–400/1mm jednotek]
P.C.D(mm)
[20–390/1mm jednotek]
Through Hole Nominal Dia. [N]
- 3
- 4
- 5
- 6
- 8
- 10
V(mm)
[0–50/1mm jednotek]
Type
CAD
- 2D
- 3D

Resin Circular Plates / with Holes(Seznam čísel dílů: stránka 2)

Přesunutím myši nad obrázek ho zvětšíte

KatalogStr. 2-979

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 179 návrhy.

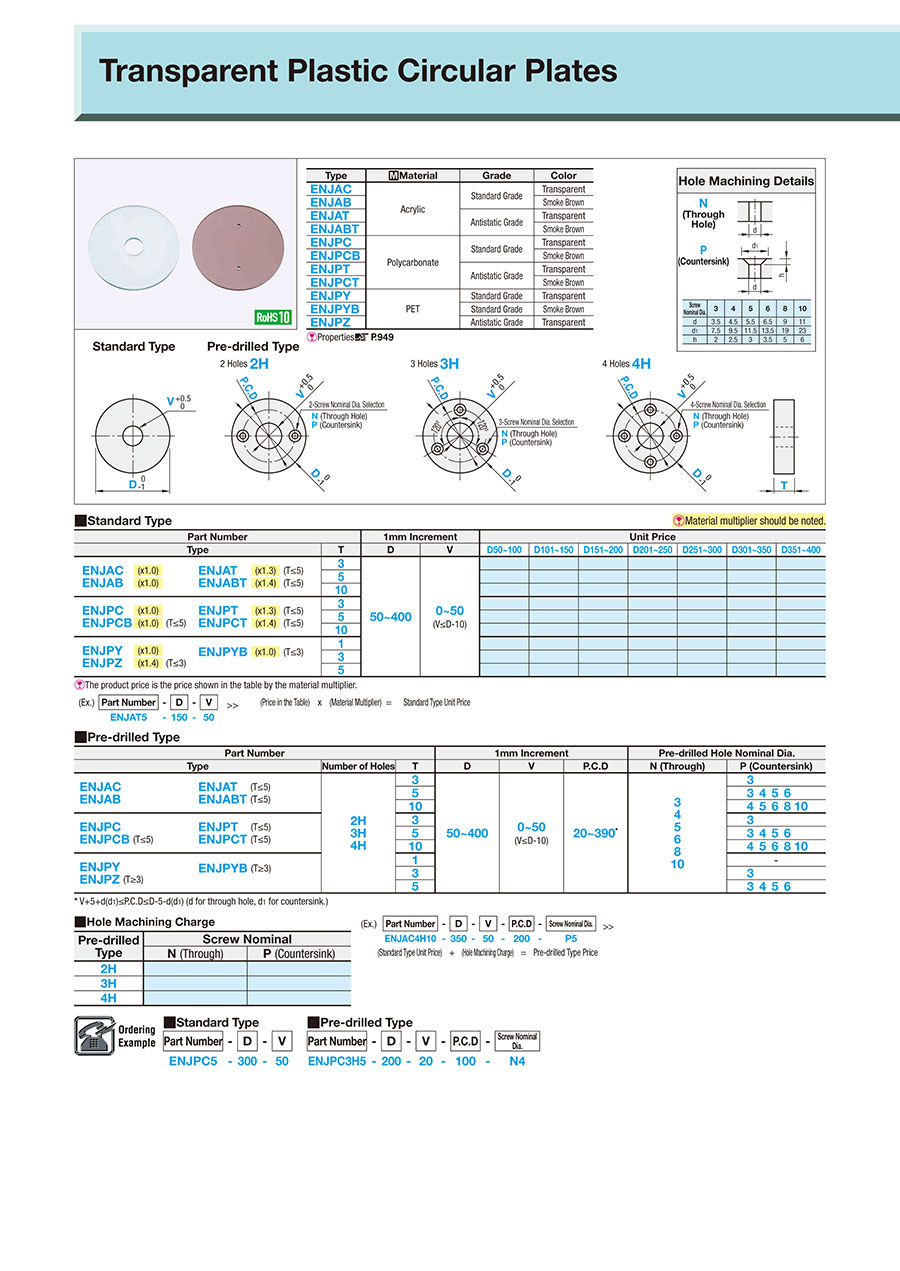

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje
Katalog

Obrysový výkres a tabulka specifikací

Drawing

Standard Type Hole Machined Type
2 holes 2H 3 holes 3H 4 holes 4H

Hole Machining Details

N
(Through Hole) P
(Countersink)

Bolt Nominal Dia.	3	4	5	6	8	10
d	3.5	4.5	5.5	6.5	9	11
d₁	7.5	9.5	11.5	13.5	19	23
h	2	2.5	3	3.5	5	6

Type	Material	Grade	Color
ENJAC	Acrylic	Standard Grade	Transparent
ENJAB		Standard Grade	Smoke Brown
ENJAT		Antistatic Grade	Transparent
ENJABT		Antistatic Grade	Smoke Brown
ENJPC	Polycarbonate	Standard Grade	Transparent
ENJPCB		Standard Grade	Smoke Brown
ENJPT		Antistatic Grade	Transparent
ENJPCT		Antistatic Grade	Smoke Brown
ENJPY	PET	Standard Grade	Transparent
ENJPYB		Standard Grade	Smoke Brown
ENJPZ		Antistatic Grade	Transparent

Specification Table

■ Standard Type

Part Number	—	D	—	V
ENJPC5	—	300	—	50

■ Hole Machined Type

Part Number	—	D	—	V	—	P.C.D	—	Screw Nominal Dia.
ENJPC3H5	—	200	—	20	—	100	—	N4

Seznam čísel dílů

Počet položek

Předchozí

Další

Číslo dílu

ENJAT3-[50-400/1]-[0-50/1]

ENJAT3H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJAT3H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJAT3H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJAT3H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJAT4H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJAT4H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJAT4H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJAT4H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJAT5-[50-400/1]-[0-50/1]

ENJPC2H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC2H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPC2H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC2H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPC2H10-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC2H10-[50-400/1]-[0-50/1]-[20-390/1]-P[4,5,6,8,10]

ENJPC3-[50-400/1]-[0-50/1]

ENJPC3H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC3H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPC3H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC3H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPC3H10-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC3H10-[50-400/1]-[0-50/1]-[20-390/1]-P[4,5,6,8,10]

ENJPC4H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC4H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPC4H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC4H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPC4H10-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPC4H10-[50-400/1]-[0-50/1]-[20-390/1]-P[4,5,6,8,10]

ENJPC5-[50-400/1]-[0-50/1]

ENJPC10-[50-400/1]-[0-50/1]

ENJPCB2H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCB2H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPCB2H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCB2H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPCB3-[50-400/1]-[0-50/1]

ENJPCB3H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCB3H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPCB3H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCB3H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPCB4H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCB4H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPCB4H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCB4H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPCB5-[50-400/1]-[0-50/1]

ENJPCT2H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCT2H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPCT2H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCT2H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPCT3-[50-400/1]-[0-50/1]

ENJPCT3H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCT3H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPCT3H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCT3H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPCT4H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCT4H3-[50-400/1]-[0-50/1]-[20-390/1]-P3

ENJPCT4H5-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

ENJPCT4H5-[50-400/1]-[0-50/1]-[20-390/1]-P[3,4,5,6]

ENJPCT5-[50-400/1]-[0-50/1]

ENJPT2H3-[50-400/1]-[0-50/1]-[20-390/1]-N[3,4,5,6,8,10]

Material

Grade

Color

Number of Holes

Thickness T

(mm)

Countersink Hole Nominal Dia. [P]

(mm)

P.C.D

(mm)

Through Hole Nominal Dia. [N]

(mm)

RoHS?

Minimální objednací množství

Acrylic	Antistatic Grade	Transparent	Standard Type	3	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	3H (Three Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	3H (Three Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	3H (Three Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	3H (Three Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	4H (Four Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	4H (Four Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	4H (Four Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	4H (Four Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Acrylic	Antistatic Grade	Transparent	Standard Type	5	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	2H (Two Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	2H (Two Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	2H (Two Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	2H (Two Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	2H (Two Holes)	10	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	2H (Two Holes)	10	4 ～ 10	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	Standard Type	3	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	3H (Three Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	3H (Three Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	3H (Three Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	3H (Three Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	3H (Three Holes)	10	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	3H (Three Holes)	10	4 ～ 10	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	4H (Four Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	4H (Four Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	4H (Four Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	4H (Four Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	4H (Four Holes)	10	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	4H (Four Holes)	10	4 ～ 10	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	Standard Type	5	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Transparent	Standard Type	10	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	2H (Two Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	2H (Two Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	2H (Two Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	2H (Two Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	Standard Type	3	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	3H (Three Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	3H (Three Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	3H (Three Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	3H (Three Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	4H (Four Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	4H (Four Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	4H (Four Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	4H (Four Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Standard Grade	Smoke Brown	Standard Type	5	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	2H (Two Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	2H (Two Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	2H (Two Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	2H (Two Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	Standard Type	3	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	3H (Three Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	3H (Three Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	3H (Three Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	3H (Three Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	4H (Four Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	4H (Four Holes)	3	3	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	4H (Four Holes)	5	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	4H (Four Holes)	5	3 ～ 6	50 ～ 400	20 ～ 390	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Smoke Brown	Standard Type	5	-	50 ～ 400	-	-	0 ～ 50	10	1 kusů
Polycarbonate	Antistatic Grade	Transparent	2H (Two Holes)	3	-	50 ～ 400	20 ～ 390	3 ～ 10	0 ～ 50	10	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

- ( - )	7 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	12 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
