Jig Pins / Precision(g6) / Set Screw Fixing

KatalogStr. 1-1695

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 38 návrhy.

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje

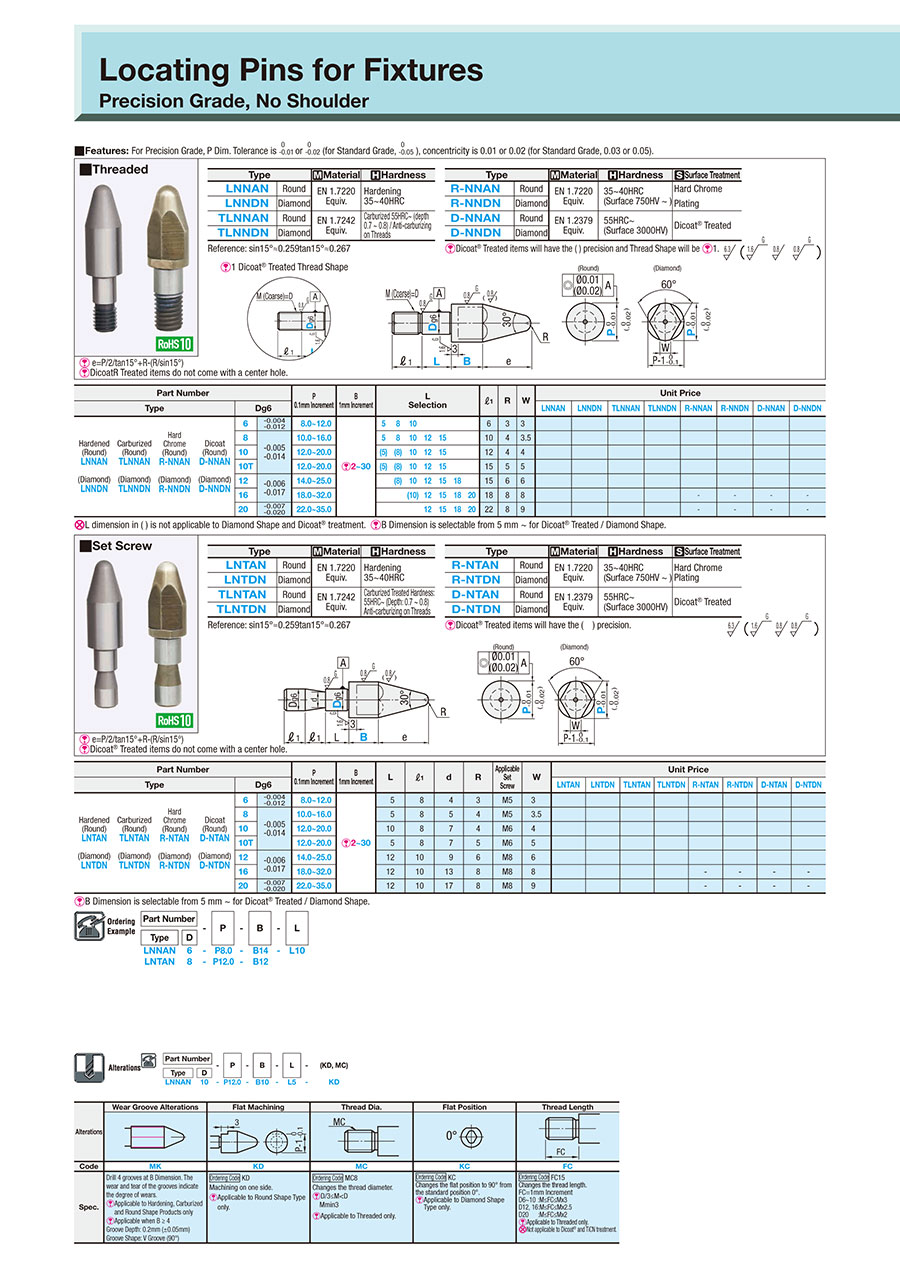

Katalog

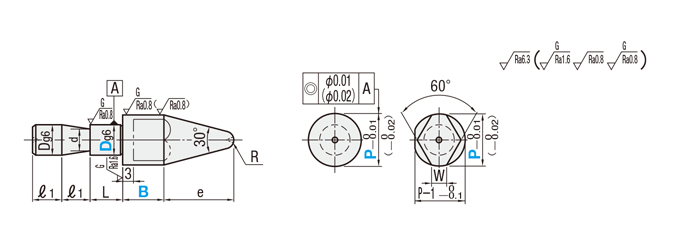

Obrysový výkres a tabulka specifikací

(Round) (Diamond)

[!] e = P/2 ÷ tan 15° + R - (R ÷ sin 15°) Reference: sin 15° ≒ 0.259, tan 15° ≒ 0.267
[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, angle dimension tolerances are excluded.
[ ! ] The P tolerance, coaxiality, and surface property of Dicoat treated products will have the precision in ().
[ ! ] Dicoat Treated items do not come with a center hole.

Type		[M] Material	[H] Hardness
LNTAN	Round	EN 1.7220 Equiv.	Hardened 35 to 40HRC
LNTDN	Diamond
TLNTAN	Round	EN 1.7242 Equiv.	Carburized 55HRC or more (Depth 0.7 to 0.8)
TLNTDN	Diamond

Type		[M] Material	[H] Hardness	[S] Surface Treatment
R−NTAN	Round	EN 1.7220 Equiv.	35 to 40HRC (Surface 750HV or more)	Hard Chrome Plating
R−NTDN	Diamond
D−NTAN	Round	EN 1.2379 Equiv.	55HRC or more (Surface 3000 HV)	Dicoat Treated
D−NTDN	Diamond

Specification Table

Part Number		—	P	—	B

Type	D
LNTAN	8	—	P12.0	—	B12

Part Number						P Ordering Code 0.1 mm Increments	B Ordering Code 1 mm Increments	L	ℓ₁	d	R	Applicable Set Screw	W
Type				Dg6		P Ordering Code 0.1 mm Increments	B Ordering Code 1 mm Increments	L	ℓ₁	d	R	Applicable Set Screw	W
Hardened (Round) LNTAN (Diamond) LNTDN	Carburized (Round) TLNTAN (Diamond) TLNTDN	Hard Chrome (Round) R－NTAN (Diamond) R－NTDN	Dicoat (Round) D－NTAN (Diamond) D－NTDN	6	－0.004 －0.012	8.0 to 12.0	[ ! ]2 to 30	5	8	4	3	M5	3
				8	－0.005 －0.014	10.0 to 16.0		5	8	5	4	M5	3.5
				10		12.0 to 20.0		10	8	7	4	M6	4
				10T		12.0 to 20.0		5	8	7	5	M6	5
				12	－0.006 －0.017	14.0 to 25.0		12	10	9	6	M8	6
				16	－0.006 －0.017	18.0 to 32.0		12	10	13	8	M8	8
				20	－0.007 －0.020	22.0 to 35.0		12	10	17	8	M8	9

[ ! ] For Dicoat Treated products and the Diamond Shape, the value of 5 mm or more can be configured for the B dimension.

Alterations

Alterations Code	Alteration Details		Application Conditions	Ordering Example
MK	Wear Groove Alterations	Drill 4 grooves on the B dimension area. Abrasion management can be facilitated by checking the wear and tear of the grooves. Groove Depth: 0.2 mm (±0.05 mm) Groove Shape: V Groove (90°)	[ ! ] Applicable to Hardening, Carburized and Round Shape Products only [ ! ] Applicable when B ≥ 4	LNTAN8-P10.0-B15-MK
KC	Flat Position	Changes the flat position to 90° from the standard position 0°.	[ ! ] Applicable to Diamond Shape Type only	LNTDN8-P12.5-B10-KC
KD	Flat Machining	Machining on one side.	[ ! ] Applicable to Round Shape Type only	TLNTAN10-P12.8-B10-KD

Seznam čísel dílů

Počet položek

Číslo dílu

D-NTAN6-P[8-12/0.1]-B[5-30/1]

D-NTAN8-P[10-16/0.1]-B[5-30/1]

D-NTAN10-P[12-20/0.1]-B[5-30/1]

D-NTAN10T-P[12-20/0.1]-B[5-30/1]

D-NTAN12-P[14-25/0.1]-B[5-30/1]

LNTAN6-P[8-12/0.1]-B[2-30/1]

LNTAN8-P[10-16/0.1]-B[2-30/1]

LNTAN10-P[12-20/0.1]-B[2-30/1]

LNTAN10T-P[12-20/0.1]-B[2-30/1]

LNTAN12-P[14-25/0.1]-B[2-30/1]

LNTAN16-P[18-32/0.1]-B[2-30/1]

LNTAN20-P[22-35/0.1]-B[2-30/1]

LNTDN6-P[8-12/0.1]-B[5-30/1]

LNTDN8-P[10-16/0.1]-B[5-30/1]

LNTDN10-P[12-20/0.1]-B[5-30/1]

LNTDN10T-P[12-20/0.1]-B[5-30/1]

LNTDN12-P[14-25/0.1]-B[5-30/1]

LNTDN16-P[18-32/0.1]-B[5-30/1]

LNTDN20-P[22-35/0.1]-B[5-30/1]

R-NTAN6-P[8-12/0.1]-B[2-30/1]

R-NTAN8-P[10-16/0.1]-B[2-30/1]

R-NTAN10-P[12-20/0.1]-B[2-30/1]

R-NTAN10T-P[12-20/0.1]-B[2-30/1]

R-NTAN12-P[14-25/0.1]-B[2-30/1]

TLNTAN6-P[8-12/0.1]-B[2-30/1]

TLNTAN8-P[10-16/0.1]-B[2-30/1]

TLNTAN10-P[12-20/0.1]-B[2-30/1]

TLNTAN10T-P[12-20/0.1]-B[2-30/1]

TLNTAN12-P[14-25/0.1]-B[2-30/1]

TLNTAN16-P[18-32/0.1]-B[2-30/1]

TLNTAN20-P[22-35/0.1]-B[2-30/1]

TLNTDN6-P[8-12/0.1]-B[5-30/1]

TLNTDN8-P[10-16/0.1]-B[5-30/1]

TLNTDN10-P[12-20/0.1]-B[5-30/1]

TLNTDN10T-P[12-20/0.1]-B[5-30/1]

TLNTDN12-P[14-25/0.1]-B[5-30/1]

TLNTDN16-P[18-32/0.1]-B[5-30/1]

TLNTDN20-P[22-35/0.1]-B[5-30/1]

Inlet Side Tip Shape

Material

Mounting Side Dia. D

(Ø)

Heat Treatment

Concentricity

Inlet Side Tolerance

Insertion Guide Section Outer Dia. P

(Ø)

Positioning Part Length B

(mm)

RoHS?

Minimální objednací množství

Round	[Steel] EN 1.2379 Equiv.	6	Directly Quenched	Precision Grade ø0.02 (With Surface Treatment)	Precision Grade 0/-0.02 (With Surface Treatment)	8 - 12	5 - 30	10	1 kusů
Round	[Steel] EN 1.2379 Equiv.	8	Directly Quenched	Precision Grade ø0.02 (With Surface Treatment)	Precision Grade 0/-0.02 (With Surface Treatment)	10 - 16	5 - 30	10	1 kusů
Round	[Steel] EN 1.2379 Equiv.	10	Directly Quenched	Precision Grade ø0.02 (With Surface Treatment)	Precision Grade 0/-0.02 (With Surface Treatment)	12 - 20	5 - 30	10	1 kusů
Round	[Steel] EN 1.2379 Equiv.	10T	Directly Quenched	Precision Grade ø0.02 (With Surface Treatment)	Precision Grade 0/-0.02 (With Surface Treatment)	12 - 20	5 - 30	10	1 kusů
Round	[Steel] EN 1.2379 Equiv.	12	Directly Quenched	Precision Grade ø0.02 (With Surface Treatment)	Precision Grade 0/-0.02 (With Surface Treatment)	14 - 25	5 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	6	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	8 - 12	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	8	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	10 - 16	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	10	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	10T	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	12	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	14 - 25	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	16	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	18 - 32	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	20	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	22 - 35	2 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	6	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	8 - 12	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	8	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	10 - 16	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	10	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	10T	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	12	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	14 - 25	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	16	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	18 - 32	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7220 Equiv.	20	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	22 - 35	5 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	6	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	8 - 12	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	8	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	10 - 16	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	10	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	10T	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	2 - 30	10	1 kusů
Round	[Steel] EN 1.7220 Equiv.	12	Directly Quenched	Precision Class o0.01	Precision Grade 0/-0.01	14 - 25	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	6	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	8 - 12	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	8	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	10 - 16	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	10	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	10T	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	12	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	14 - 25	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	16	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	18 - 32	2 - 30	10	1 kusů
Round	[Steel] EN 1.7242 Equiv.	20	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	22 - 35	2 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	6	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	8 - 12	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	8	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	10 - 16	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	10	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	10T	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	12 - 20	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	12	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	14 - 25	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	16	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	18 - 32	5 - 30	10	1 kusů
Diamond	[Steel] EN 1.7242 Equiv.	20	Carburized	Precision Class o0.01	Precision Grade 0/-0.01	22 - 35	5 - 30	10	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

- ( - )	7 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	7 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
- ( - )	9 pracovních dnů
