        Jig Pins / Standard(h6) / No Shoulder / Bolt Fixing

        Jig Pins / Standard(h6) / No Shoulder / Bolt Fixing

        Číslo dílu:

        Nebyly nalezeny žádné nevyřízené. 28 návrhy.
        Množství:

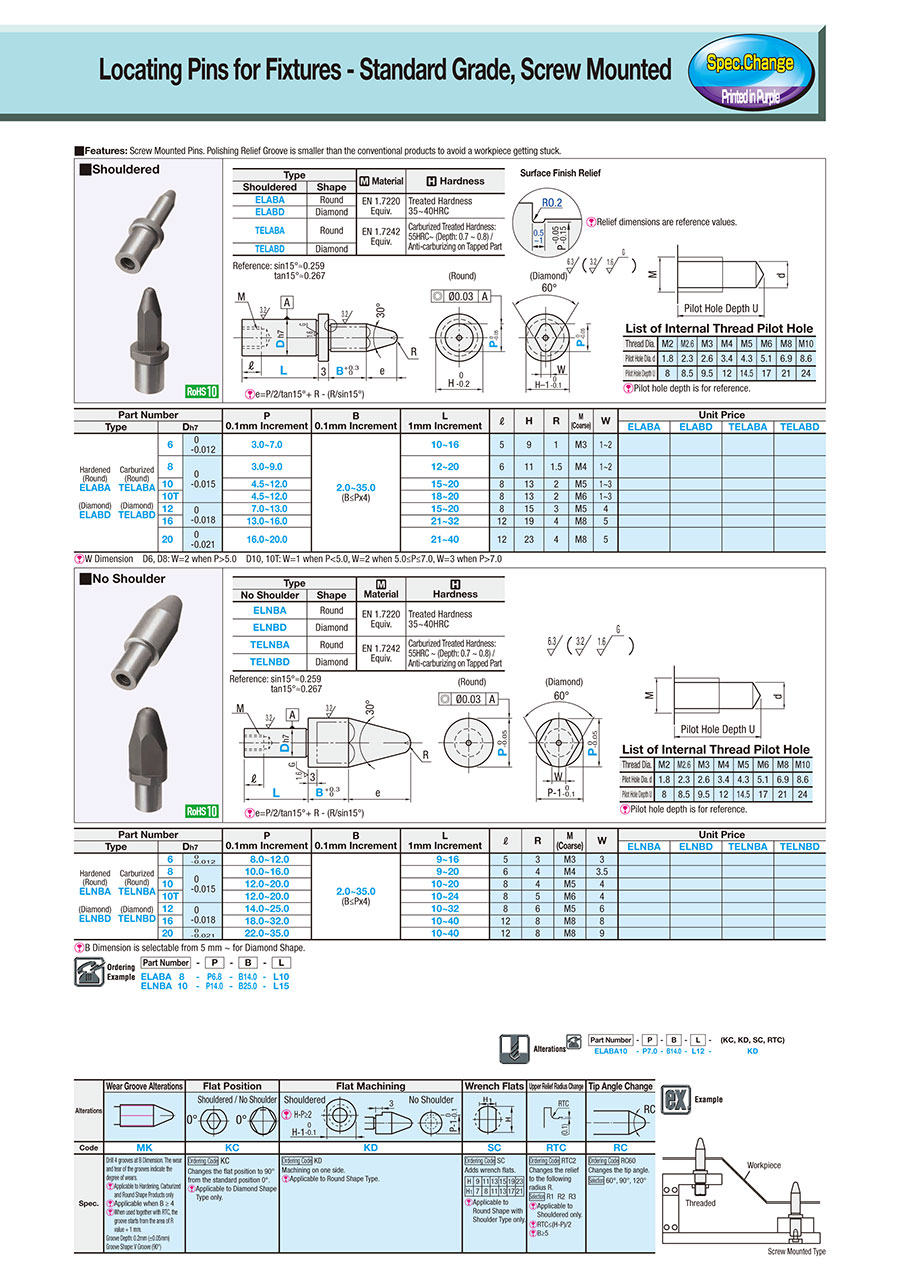

        Obrysový výkres a tabulka specifikací

        Jig Pins/Standard(h6)/No Shoulder/Bolt Fixing:Related Image

        Type
        Material
        Hardness
        No ShoulderShape
        ELNBARoundEN 1.7220 Equiv.Treated Hardness
        35~40HRC
        ELNBDDiamond
        TELNBARoundEN 1.7242 Equiv.Carburized Treated Hardness: 55HRC ~ (Depth: 0.7 ~ 0.8) / Anti-carburizing on Tapped Part
        TELNBDDiamond

        Specifications

        ELABA 8
        ELNBA 10        		-
        -        		P6.8
        P14.0        		-
        -        		B14.0
        B25.0        		-
        -        		L10
        L15

        Part Number-P-B-L
        Part Number P
        0.1mm Increment        		 B
        0.1mm Increment        		 L
        1mm Increment        		 ℓ R M
        (Coarse)        		 W Unit Price
        Type Dh7 ELNBA ELNBD TELNBA TELNBD
        Hardened
        (Round)
        ELNBA        		 Carburized
        (Round)
        TELNBA        		 6 0
        -0.012        		 8.0~12.0 2.0~35.0
        (B≤Px4)        		 9~16 5 3 M3 3
        8 0
        -0.015        		 10.0~16.0 9~20 6 4 M4 3.5
        10 12.0~20.0 10~20 8 4 M5 4
        (Diamond)
        ELNBD        		 (Diamond)
        TELNBD        		 10T 12.0~20.0 10~24 8 5 M6 4
        12 0
        -0.018        		 14.0~25.0 10~32 8 6 M5 6
        16 18.0~32.0 10~40 12 8 M8 8
        20 0
        -0.021        		 22.0~35.0 10~40 12 8 M8 9
        B Dimension is selectable from 5 mm ~ for Diamond Shape.

        Alterations

        Seznam čísel dílů

        Počet položek
      • 1
        • Číslo dílu
        ELNBA6-P[8-12/0.1]-B[2-35/0.1]-L[9-16/1]
        ELNBA8-P[10-16/0.1]-B[2-35/0.1]-L[9-20/1]
        ELNBA10-P[12-20/0.1]-B[2-35/0.1]-L[10-20/1]
        ELNBA10T-P[12-20/0.1]-B[2-35/0.1]-L[10-24/1]
        ELNBA12-P[14-25/0.1]-B[2-35/0.1]-L[10-32/1]
        ELNBA16-P[18-32/0.1]-B[2-35/0.1]-L[10-40/1]
        ELNBA20-P[22-35/0.1]-B[2-35/0.1]-L[10-40/1]
        ELNBD6-P[8-12/0.1]-B[2-35/0.1]-L[9-16/1]
        ELNBD8-P[10-16/0.1]-B[2-35/0.1]-L[9-20/1]
        ELNBD10-P[12-20/0.1]-B[2-35/0.1]-L[10-20/1]
        ELNBD10T-P[12-20/0.1]-B[2-35/0.1]-L[10-24/1]
        ELNBD12-P[14-25/0.1]-B[2-35/0.1]-L[10-32/1]
        ELNBD16-P[18-32/0.1]-B[2-35/0.1]-L[10-40/1]
        ELNBD20-P[22-35/0.1]-B[2-35/0.1]-L[10-40/1]
        TELNBA6-P[8-12/0.1]-B[2-35/0.1]-L[9-16/1]
        TELNBA8-P[10-16/0.1]-B[2-35/0.1]-L[9-20/1]
        TELNBA10-P[12-20/0.1]-B[2-35/0.1]-L[10-20/1]
        TELNBA10T-P[12-20/0.1]-B[2-35/0.1]-L[10-24/1]
        TELNBA12-P[14-25/0.1]-B[2-35/0.1]-L[10-32/1]
        TELNBA16-P[18-32/0.1]-B[2-35/0.1]-L[10-40/1]
        TELNBA20-P[22-35/0.1]-B[2-35/0.1]-L[10-40/1]
        TELNBD6-P[8-12/0.1]-B[2-35/0.1]-L[9-16/1]
        TELNBD8-P[10-16/0.1]-B[2-35/0.1]-L[9-20/1]
        TELNBD10-P[12-20/0.1]-B[2-35/0.1]-L[10-20/1]
        TELNBD10T-P[12-20/0.1]-B[2-35/0.1]-L[10-24/1]
        TELNBD12-P[14-25/0.1]-B[2-35/0.1]-L[10-32/1]
        TELNBD16-P[18-32/0.1]-B[2-35/0.1]-L[10-40/1]
        TELNBD20-P[22-35/0.1]-B[2-35/0.1]-L[10-40/1]

        Inlet Side Tip Shape

        Material

        Mounting Side Dia. D

        (Ø)

        Heat Treatment

        Insertion Guide Section Outer Dia. P

        (Ø)

        Mounting Section Length L

        (mm)

        Positioning Part Length B

        (mm)

        		RoHS?Minimální objednací množství
        Round
        [Steel] EN 1.7220 Equiv.
        6
        Directly Quenched
        8 - 12
        9 - 16
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7220 Equiv.
        8
        Directly Quenched
        10 - 16
        9 - 20
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7220 Equiv.
        10
        Directly Quenched
        12 - 20
        10 - 20
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7220 Equiv.
        10T
        Directly Quenched
        12 - 20
        10 - 24
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7220 Equiv.
        12
        Directly Quenched
        14 - 25
        10 - 32
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7220 Equiv.
        16
        Directly Quenched
        18 - 32
        10 - 40
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7220 Equiv.
        20
        Directly Quenched
        22 - 35
        10 - 40
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        6
        Directly Quenched
        8 - 12
        9 - 16
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        8
        Directly Quenched
        10 - 16
        9 - 20
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        10
        Directly Quenched
        12 - 20
        10 - 20
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        10T
        Directly Quenched
        12 - 20
        10 - 24
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        12
        Directly Quenched
        14 - 25
        10 - 32
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        16
        Directly Quenched
        18 - 32
        10 - 40
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7220 Equiv.
        20
        Directly Quenched
        22 - 35
        10 - 40
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        6
        Carburized
        8 - 12
        9 - 16
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        8
        Carburized
        10 - 16
        9 - 20
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        10
        Carburized
        12 - 20
        10 - 20
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        10T
        Carburized
        12 - 20
        10 - 24
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        12
        Carburized
        14 - 25
        10 - 32
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        16
        Carburized
        18 - 32
        10 - 40
        2 - 35
        10
        1 kusů
        Round
        [Steel] EN 1.7242 Equiv.
        20
        Carburized
        22 - 35
        10 - 40
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        6
        Carburized
        8 - 12
        9 - 16
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        8
        Carburized
        10 - 16
        9 - 20
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        10
        Carburized
        12 - 20
        10 - 20
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        10T
        Carburized
        12 - 20
        10 - 24
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        12
        Carburized
        14 - 25
        10 - 32
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        16
        Carburized
        18 - 32
        10 - 40
        2 - 35
        10
        1 kusů
        Diamond
        [Steel] EN 1.7242 Equiv.
        20
        Carburized
        22 - 35
        10 - 40
        2 - 35
        10
        1 kusů
        Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
        Standardní datum odeslání
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        9 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
        -
        (
        -
        )
        11 pracovních dnů
      • 1

        • Podrobné údaje

        Základní informace

        [Features] Positioning pin for fixtures, medium class, shoulderless. [Features] Bolt with thread.

        Technické údaje

        Náčrt a specifikace

        Example of Use

        Jig Pins/Standard(h6)/No Shoulder/Bolt Fixing:Related Image
