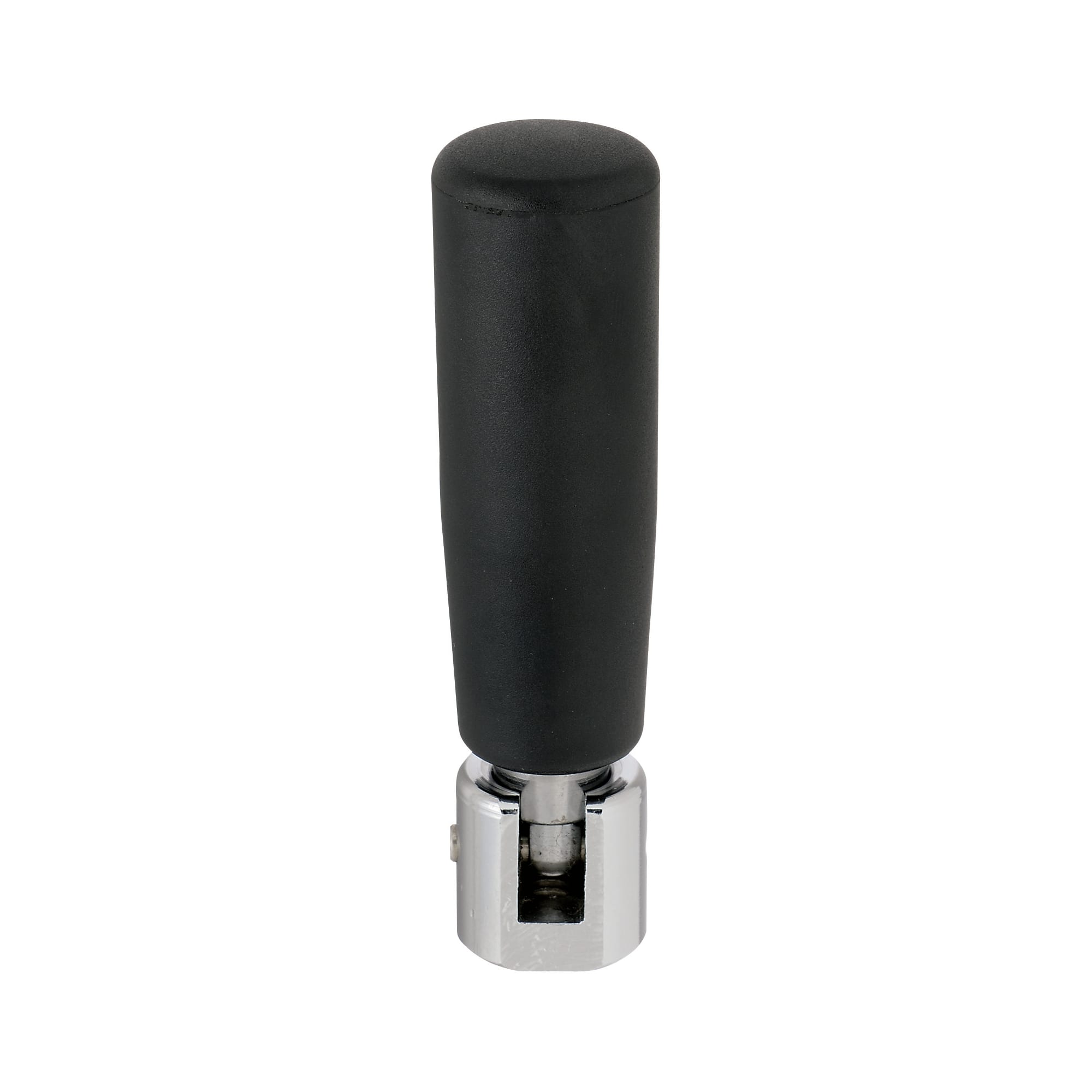

Revolving Handles / Folding
Přesunutím myši nad obrázek ho zvětšíte
Číslo dílu:
návrhy.Obrysový výkres a tabulka specifikací
[ ! ] TTo fold the lever, pull up and fold down.
* There is a locating hole of ø2.5 and 2.5 mm in depth.
| Type | Handle | Screw | Included Screw | ||
| [ M ] Material | [ M ] Material | [ S ] Surface Treatment | [ M ] Material | [ S ] Surface Treatment | |
| GRMLM | Phenol Plastic | EN 1.0038 Equiv. | Trivalent Chromate | Structural Alloy Steel | Trivalent Chromate |
Specification Table
| Part Number |
| GRMLM6 |
| Part Number | H | D | d | h | Lf | H1 | W | P | Included Screw | Mass (g) | |
| Type | M (Coarse) | ||||||||||
| GRMLM | 5 | 53 | 18 | 15.5 | 15 | 5 | 57 | 17 | 5.25 | M5 × 10 | 55 |
| 6 | 80 | 23 | 18.5 | 19.5 | 6 | 87 | 20 | 6.5 | M6 × 10 | 115 | |
| 8 | 95 | 26 | 18.5 | 19.5 | 6 | 102 | 20 | 7 | M8 × 14 | 137 | |
Podrobné údaje
Základní informace
[Features] A flat rotary handle with a flat shape. -The handle material is phenolic resin.
