Type
- Aluminum Hinges
Extrusion No.
- 6
Package Sales
- Separate Item (No Screw and Nut Set Included)
Surface Treatment
- Black Anodize
Width
- 48
Length
- 47
Type
- HHPBSN
CAD
- 2D
- 3D
Odhadované dodací dny
- Vše
- K dispozici odeslání ve stejný den

MISUMI

Aluminum Hinges (HHPBSN6)

Přesunutím myši nad obrázek ho zvětšíte

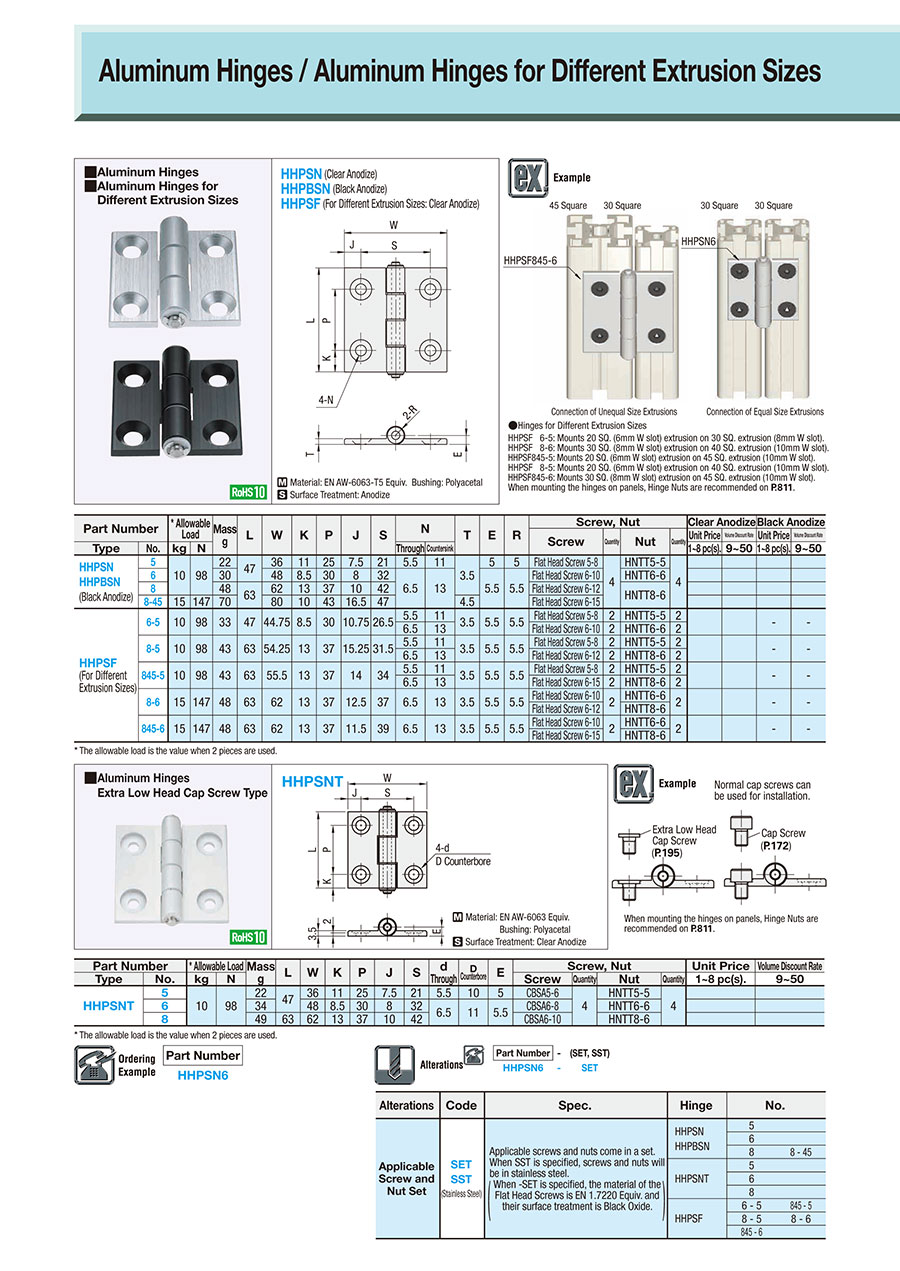

KatalogStr. 2-805

Číslo dílu:

HHPBSN6

Jednotková cena (bez DPH)
7.12 €
Celkem (bez DPH)
7.12 €
Cena včetně DPH: 8.47 €
Datum odeslání
Skladová položka: 1 pracovní den
Referenční datum odeslání: 20.06.2025

Množství ?	1 - 8	9 - 108	109+
Jednotková cena (bez DPH) (Jednotková cena včetně DPH)	7.12 € (8.47 €)	6.82 € (8.12 €)	6.82 € (8.12 €)
Shipping days	Same day	Same day	Quote

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje
Katalog

Obrysový výkres a tabulka specifikací

Material: EN AW-6063-T5 Equiv. Bushing: Polyacetal
Surface Treatment: Anodize

Specifications

Part Number

HHPSN6

Part Number		* Allowable Load		Mass g	L	W	K	P	J	S	N		T	E	R	Screw, Nut				Clear Anodize		Black Anodize
																Screw	Quantity	Nut	Quantity	Unit Price	Volume Discount Rate	Unit Price	Volume Discount Rate
Type	No.	kg	N								Through	Countersink								1~8 pc(s).	9~50	1~8 pc(s).	9~50
HHPSN HHPBSN (Black Anodize)	5	10	98	22	47	36	11	25	7.5	21	5.5	11	3.5	5	5	Flat Head Screw 5-8	4	HNTT5-5	4
	6			30		48	8.5	30	8	32	6.5	13		5.5	5.5	Flat Head Screw 6-10		HNTT6-6
	8			48	63	62	13	37	10	42						Flat Head Screw 6-12		HNTT8-6
	8-45	15	147	70		80	10	43	16.5	47			4.5			Flat Head Screw 6-15
HHPSF (For Different Extrusion Sizes)	6-5	10	98	33	47	44.75	8.5	30	10.75	26.5	5.5	11	3.5	5.5	5.5	Flat Head Screw 5-8	2	HNTT5-5	2			-	-
											6.5	13				Flat Head Screw 6-10	2	HNTT6-6	2
	8-5	10	98	43	63	54.25	13	37	15.25	31.5	5.5	11	3.5	5.5	5.5	Flat Head Screw 5-8	2	HNTT5-5	2			-	-
											6.5	13				Flat Head Screw 6-12	2	HNTT8-6	2
	845-5	10	98	43	63	55.5	13	37	14	34	5.5	11	3.5	5.5	5.5	Flat Head Screw 5-8	2	HNTT5-5	2			-	-
											6.5	13				Flat Head Screw 6-15	2	HNTT8-6	2
	8-6	15	147	48	63	62	13	37	12.5	37	6.5	13	3.5	5.5	5.5	Flat Head Screw 6-10	2	HNTT6-6	2			-	-
																Flat Head Screw 6-12		HNTT8-6
	845-6	15	147	48	63	62	13	37	11.5	39	6.5	13	3.5	5.5	5.5	Flat Head Screw 6-10	2	HNTT6-6	2			-	-
																Flat Head Screw 6-15		HNTT8-6

* The allowable load is the value when 2 pieces are used.
