Resin Hollow Tubes / Bore and Exterior Surface Unfinished
Klepnutím na obrázek zobrazíte zvětšený náhled
Číslo dílu:

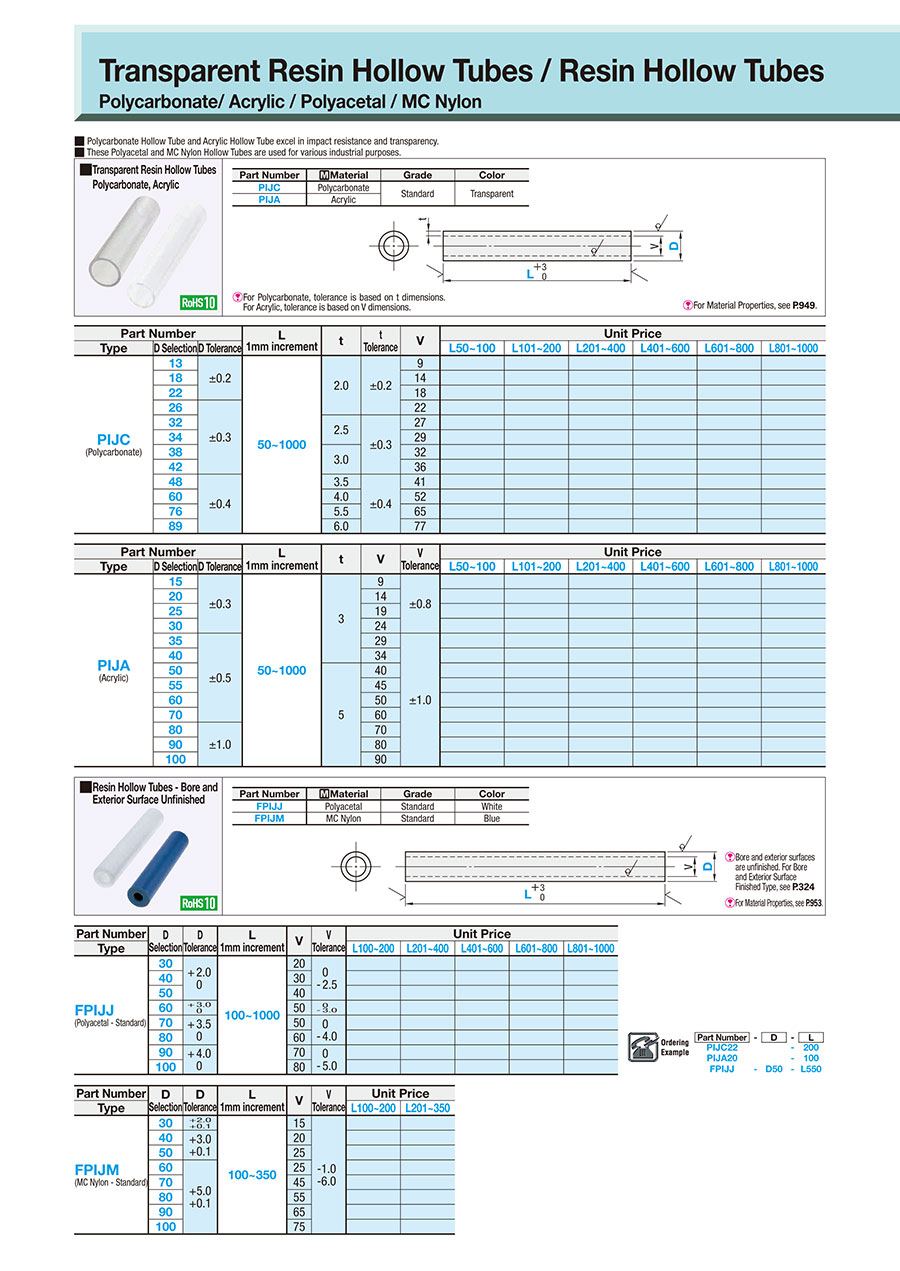

návrhy.Obrysový výkres a tabulka specifikací
[!] Bore and exterior surfaces are unfinished.
| Part Number | [M] Material | Grade | Color |
| FPIJJ | Polyacetal | Standard | White |
| FPIJM | MC Nylon | Standard | Blue |
Specification Table
| Part Number | — | D | — | L |
| PIJC22 | — | 200 | ||
| PIJA20 | — | 100 | ||
| FPIJJ | — | D50 | — | L550 |
| Part Number | D Selection | D Tolerance | L 1 mm Increments | V | V Tolerance |
| Type | |||||
| FPIJJ (Polyacetal - Standard) | 30 | + 2.0 0 | 100 to 1000 | 20 | 0 − 2.5 |
| 40 | 30 | ||||
| 50 | 40 | ||||
| 60 | + 3.0 0 | 50 | 0 − 3.0 | ||
| 70 | + 3.5 0 | 50 | 0 − 4.0 | ||
| 80 | 60 | ||||
| 90 | + 4.0 0 | 70 | 0 − 5.0 | ||
| 100 | 80 |
| Part Number | D Selection | D Tolerance | L 1 mm Increments | V | V Tolerance |
| Type | |||||
| FPIJM (MC Nylon - Standard) | 30 | +2.0 +0.1 | 100 to 350 | 15 | −1.0 −6.0 |
| 40 | +3.0 +0.1 | 20 | |||
| 50 | 25 | ||||
| 60 | +5.0 +0.1 | 25 | |||
| 70 | 45 | ||||
| 80 | 55 | ||||
| 90 | 65 | ||||
| 100 | 75 |
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
- ( - ) | 5 pracovních dnů |
- ( - ) | 5 pracovních dnů |
