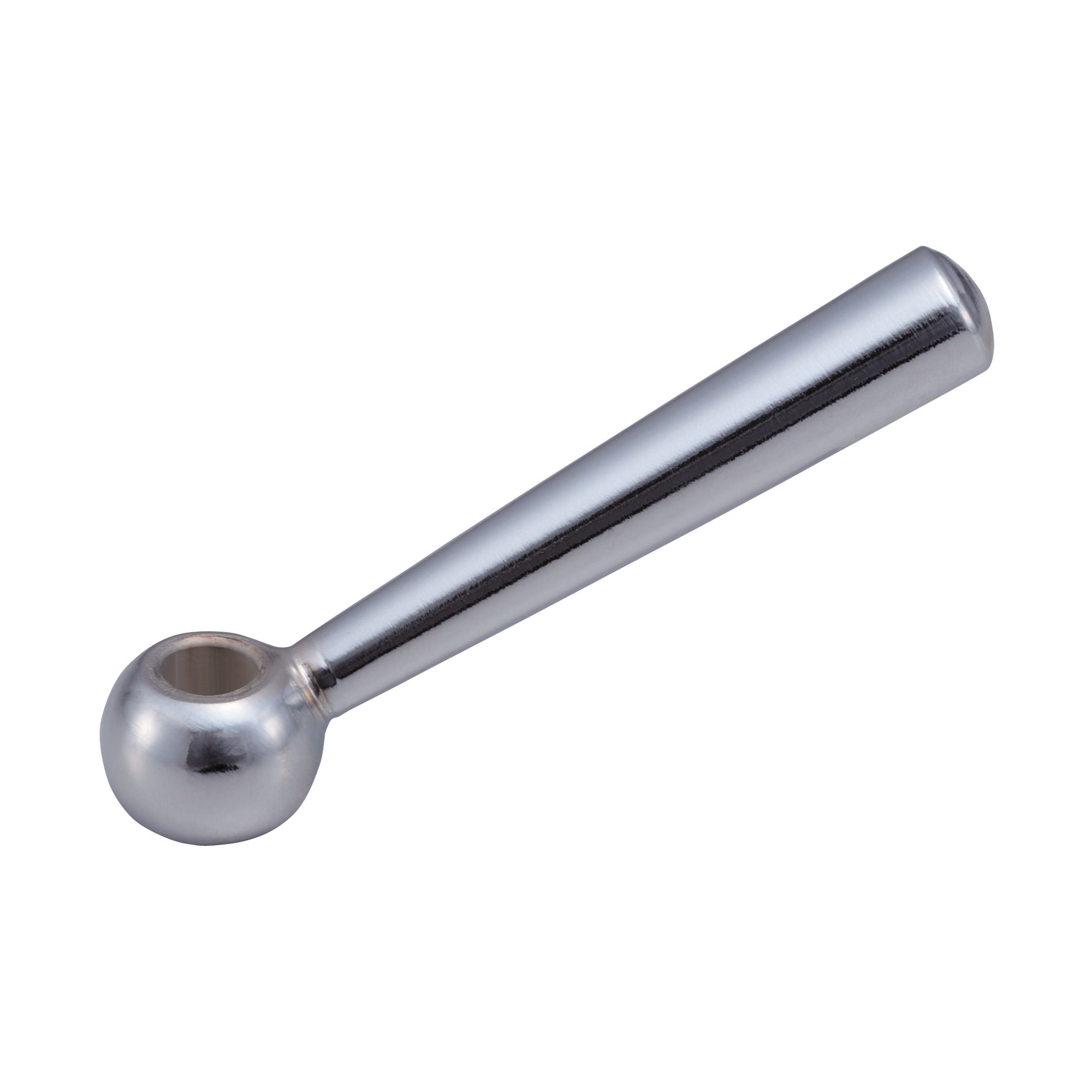

Cone Shaped Levers / Cost Efficient Product
Přesunutím myši nad obrázek ho zvětšíte
Číslo dílu:

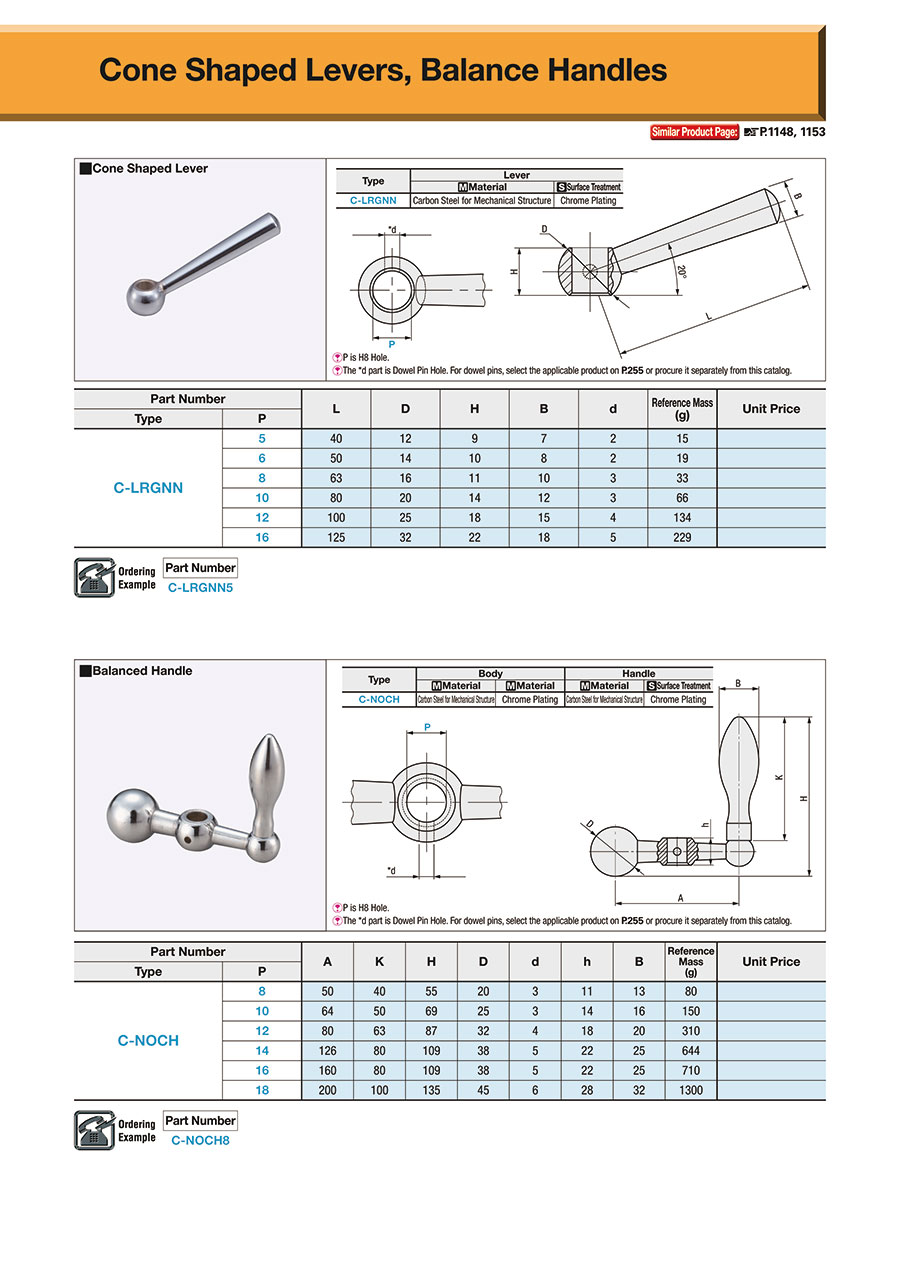

návrhy.Obrysový výkres a tabulka specifikací
Arrow View A
[ ! ] P is H8 Hole.
[!] * The d part is a Dowel Pin Hole.
| Type | Lever | |
| [M] Material | [S] Surface Treatment | |
| C－LRGNN | Carbon Steel for Mechanical Structure | Chrome Plating |
Specification Table
| Part Number |
| C－LRGNN5 |
| Part Number | L | D | H | B | d | Reference Mass (g) | |
| Type | P | ||||||
| C－LRGNN | 5 | 40 | 12 | 9 | 7 | 2 | 15 |
| 6 | 50 | 14 | 10 | 8 | 2 | 19 | |
| 8 | 63 | 16 | 11 | 10 | 3 | 33 | |
| 10 | 80 | 20 | 14 | 12 | 3 | 66 | |
| 12 | 100 | 25 | 18 | 15 | 4 | 134 | |
| 16 | 125 | 32 | 22 | 18 | 5 | 229 | |
Seznam čísel dílů
Počet položek
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
7.56 € ( 9.00 € ) | 5 pracovních dnů |
8.46 € ( 10.07 € ) | 5 pracovních dnů |
9.17 € ( 10.91 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
12.08 € 3.62 € ( 4.31 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
14.61 € ( 17.39 € ) | 5 pracovních dnů |
15.81 € 6.80 € ( 8.09 € ) | Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den |
Podrobné údaje
Základní informace
[Features] A standard tapered lever for general purpose. -The handle material is carbon steel for use in machine structures.
