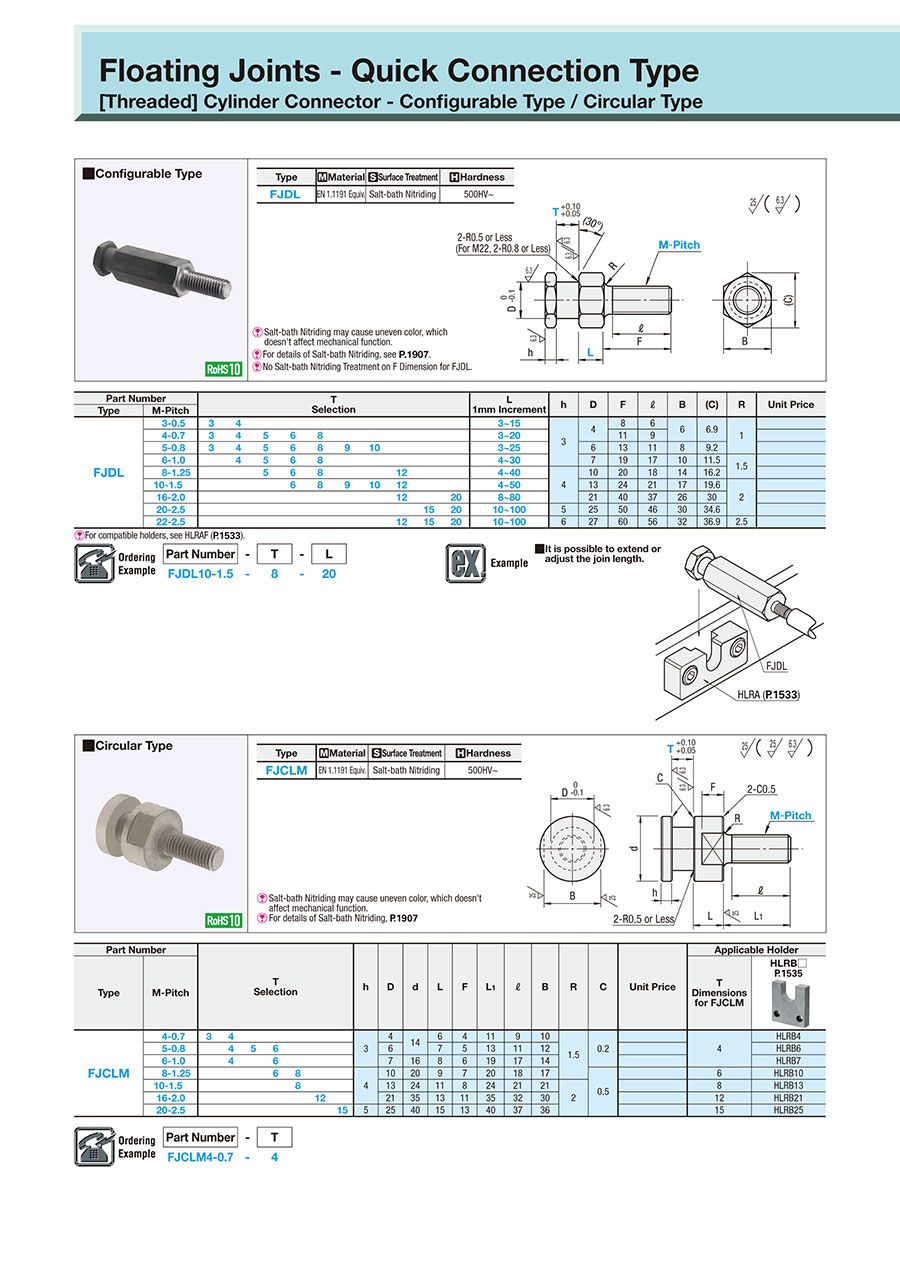

Floating Joints / Threaded Circular
Číslo dílu:
návrhy.Obrysový výkres a tabulka specifikací
[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. Chamfer tolerances and ℓ dimensions are excluded.
| Type | [M] Material | [S] Surface Treatment | [H]Surface Hardness |
| FJCLM | EN 1.1191 Equiv. | Salt-bath Nitrocarburizing | 500HV or more |
Specification Table
| Part Number | — | T |
| FJCLM4−0.7 | — | 4 |
| Part Number | T Selection | h | D | d | L | F | L | ℓ | B | R | C | Applicable Holder | |||||||||
| Type | M-Pitch | FJCLM T Dimension | HLRB□ | ||||||||||||||||||
| FJCLM | 4-0.7 | 3 | 4 | 3 | 4 | 14 | 6 | 4 | 11 | 9 | 10 | 1.5 | 0.2 | 4 | HLRB4 | ||||||
| 5-0.8 | 4 | 5 | 6 | 6 | 7 | 5 | 13 | 11 | 12 | HLRB6 | |||||||||||
| 6-1.0 | 4 | 6 | 7 | 16 | 8 | 6 | 19 | 17 | 14 | HLRB7 | |||||||||||
| 8-1.25 | 6 | 8 | 4 | 10 | 20 | 9 | 7 | 20 | 18 | 17 | 0.5 | 6 | HLRB10 | ||||||||
| 10-1.5 | 8 | 13 | 24 | 11 | 8 | 24 | 21 | 21 | 2 | 8 | HLRB13 | ||||||||||
| 16-2.0 | 12 | 21 | 35 | 13 | 11 | 35 | 32 | 30 | 12 | HLRB21 | |||||||||||
| 20-2.5 | 15 | 5 | 25 | 40 | 15 | 15 | 40 | 37 | 36 | 15 | HLRB25 | ||||||||||
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
