Miniature Ball Guide Set, Straight Type With Retaining Ring
Číslo dílu:

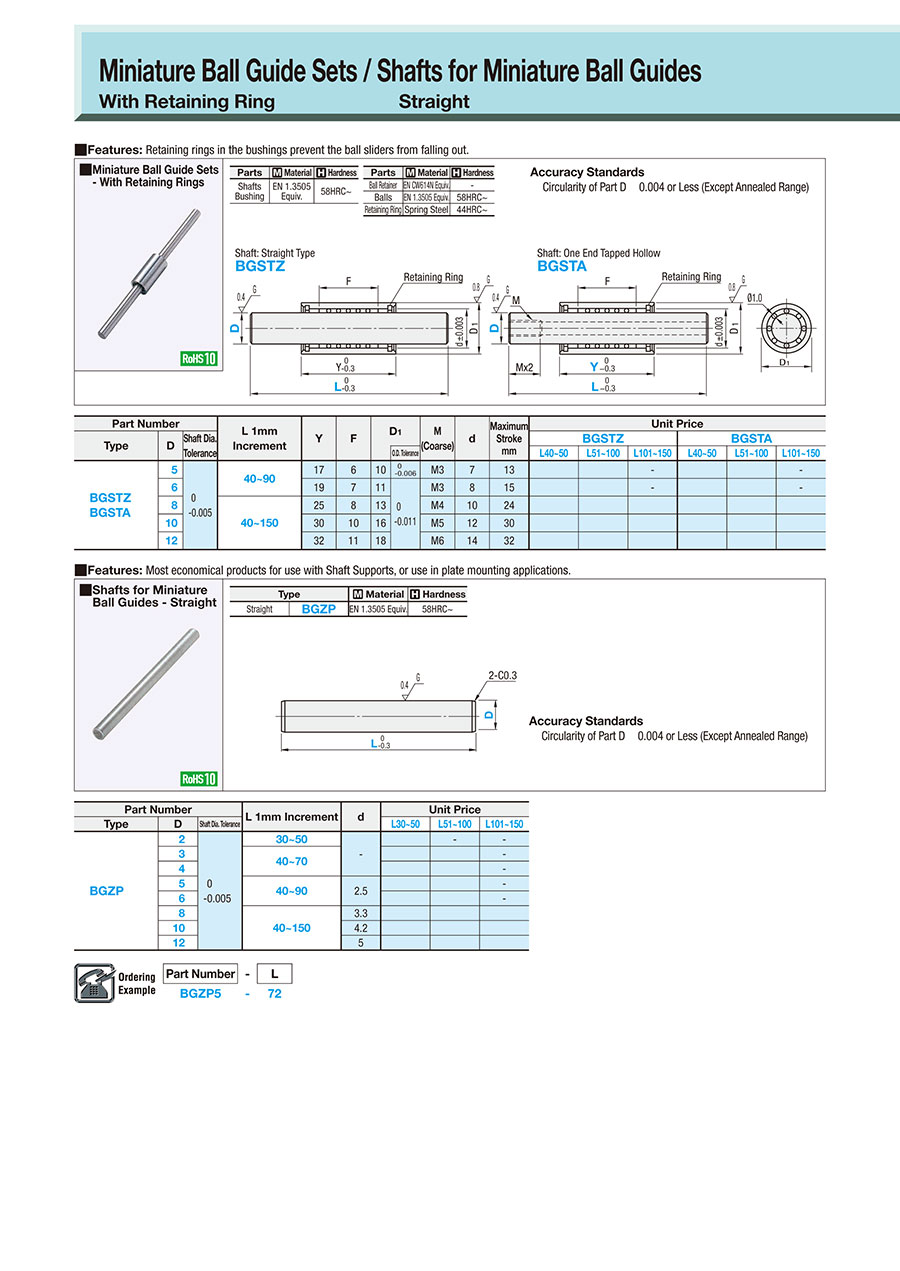

návrhy.Obrysový výkres a tabulka specifikací
Shafts: straight
BGSTZ
BGSTZ
| Parts | [M] Material | [H] Hardness |
| Shafts Bushing | EN 1.3505 Equiv. | 58HRC or more |
| Parts | [M] Material | [H] Hardness |
| Ball Retainer | EN CW614N Equiv. | — |
| Balls | EN 1.3505 Equiv. | 58HRC or more |
| Retaining Ring | Spring Steel | 44HRC or more |
Specification Table
| Part Number | — | L |
| BGSTZ5 | — | 72 |
| Part Number | L: 1 mm Increments | Y | F | D1 | d | Maximum Stroke mm | Specifications | |||||
| Type | D | Shaft Dia. Tolerance | BGSTZ | |||||||||
| O.D. Tolerance | L40 to 50 | L51 to 100 | L101 to 150 | |||||||||
| BGSTZ | 5 | 0 −0.005 | 40 to 90 | 17 | 6 | 10 | 0 −0.006 | 7 | 13 | ● | ● | — |
| 6 | 0 −0.005 | 19 | 7 | 11 | 0 −0.011 | 8 | 15 | ● | ● | — | ||
| 8 | 0 −0.005 | 40 to 150 | 25 | 8 | 13 | 0 −0.011 | 10 | 24 | ● | ● | ● | |
| 10 | 0 −0.005 | 30 | 10 | 16 | 0 −0.011 | 12 | 30 | ● | ● | ● | ||
| 12 | 0 −0.005 | 32 | 11 | 18 | 0 −0.011 | 14 | 32 | ● | ● | ● | ||
Seznam čísel dílů
Počet položek
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
- ( - ) | 6 pracovních dnů |
- ( - ) | 6 pracovních dnů |
- ( - ) | 6 pracovních dnů |
- ( - ) | 6 pracovních dnů |
- ( - ) | 6 pracovních dnů |
Podrobné údaje
Náčrt a specifikace
Specifications/Overview
-Accuracy standards-
Circularity of Part D: 0.004 or less (Excludes annealing range)
Circularity of Part D: 0.004 or less (Excludes annealing range)
