  • Pilot

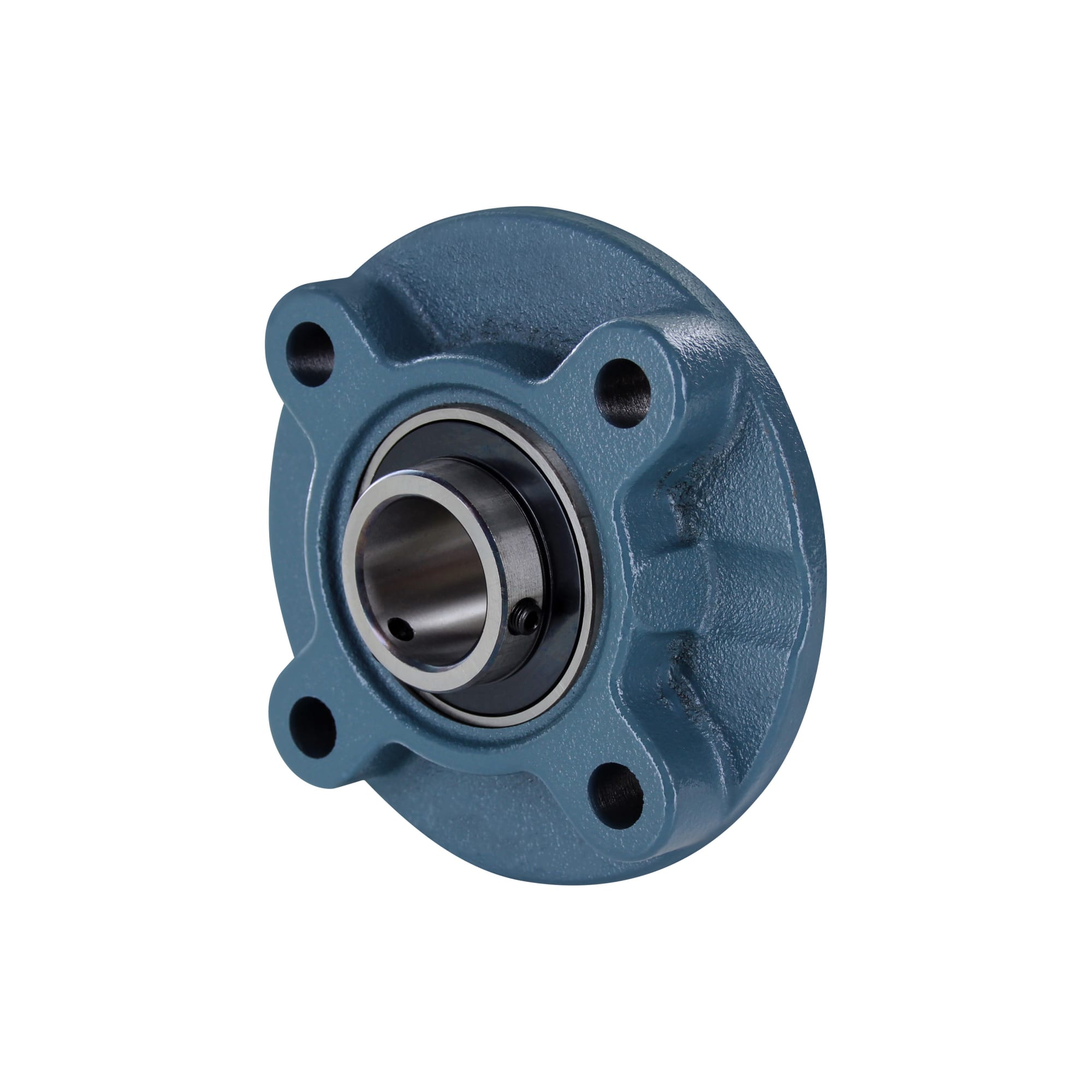

    Pilot

    Přesunutím myši nad obrázek ho zvětšíte

    Číslo dílu:

    Nebyly nalezeny žádné nevyřízené. 10 návrhy.
    Množství:

    Obrysový výkres a tabulka specifikací

    Pilot:Related Image

    ComponentMaterial
    Housing EN-JL 1030 Equiv.
    Bearing EN 1.3505 Equiv.
    Rubber Seal Nitrile Rubber (NBR)
    Set Screw EN 1.7220 Equiv.

    Specifications

    Part Number
    HDMC20
    Part NumberFPP.C.D.tAA1A2JEdBSBasic Load Rating (kN)Set ScrewMass (g)
    TypeDCr (Dynamic)Cor (Static)M1Tightening Torque (N • cm)Axial Load Capacity (N)
    HDMC1210055.178728.320.5105621231.0 12.712.86.6M6x0.75392640890
    1510055.178728.320.5105621231.0 12.712.86.6M6x0.75392640870
    1710055.178728.320.5105621231.0 12.712.86.6M6x0.75392640860
    2010055.178728.320.5105621231.0 12.712.86.6M6x0.754901280840
    2511563.690729.821106701234.114.314.07.9M6x0.754901400970
    3012570.7100832.223108801238.115.919.611.3M6x0.7549019601180
    3513577.8110936.426118901442.917.525.915.4M8x1118025901550
    4014584.8120941.22611101001449.21929.317.9M8x1118029301850
    4516093.31321440.22610121051649.21933.020.5M8x1118033002420
    5016597.61381442.62810121101651.61935.523.2M10x1.25235035502710
    kgf=Nx0.101972

    Seznam čísel dílů

    Počet položek

    Shaft Bore Dia. D

    (mm)

    Basic Load Rating Cr (Dynamic)

    (N)

    Basic Load Rating Cor (Static)

    (N)

    RoHS?Minimální objednací množství
    12
    12800
    6600
    10
    1 kusů
    15
    12800
    6600
    10
    1 kusů
    17
    12800
    6600
    10
    1 kusů
    20
    12800
    6600
    10
    1 kusů
    25
    14000
    7900
    10
    1 kusů
    30
    19600
    11300
    10
    1 kusů
    35
    25900
    15400
    10
    1 kusů
    40
    29300
    17900
    10
    1 kusů
    45
    33000
    20500
    10
    1 kusů
    50
    35500
    23200
    10
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    19.01 €
    (
    22.62 €
    )
    5 pracovních dnů
    19.01 €
    8.36 €

    (
    9.95 €
    )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    18.77 €
    (
    22.34 €
    )
    5 pracovních dnů
    17.76 €
    (
    21.13 €
    )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    20.65 €
    (
    24.57 €
    )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    25.33 €
    (
    30.14 €
    )
    Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
    29.97 €
    (
    35.66 €
    )
    5 pracovních dnů
    36.52 €
    (
    43.46 €
    )
    5 pracovních dnů
    43.45 €
    (
    51.71 €
    )
    5 pracovních dnů
    48.37 €
    (
    57.56 €
    )
    5 pracovních dnů

    Podrobné údaje

    Základní informace

    [Features] The mounting surface is marked to facilitate positioning during installation and simplify work.

    Náčrt a specifikace

    More Information

    Pilot:Related Image

    Example of Use

    Pilot:Related Image
