Bearing Shaft Screws
Číslo dílu:

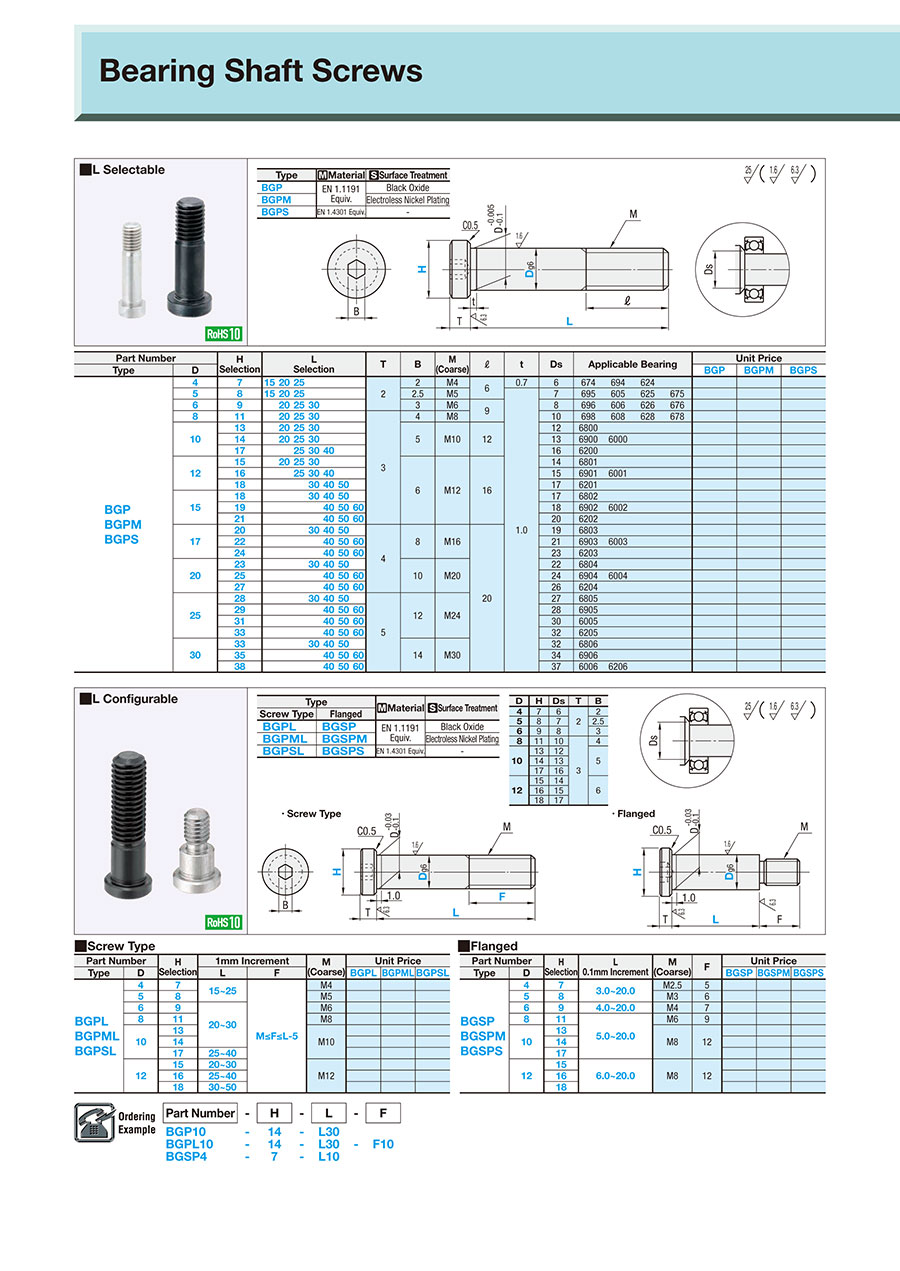

návrhy.Obrysový výkres a tabulka specifikací
| Type | Material | Surface Treatment | |
| L Selectable | L Configurable | ||
| BGP | BGPL | EN 1.1191 Equiv. | Black Oxide |
| BGPM | BGPML | Electroless Nickel Plating | |
| BGPS | BGPSL | EN 1.4301 Equiv. | - |
Specifications
| Part Number | - | H | - | L | - | F | |
| BGP10 BGPL10 | - - | 14 14 | - - | L30 L30 | - | F10 |
■L Selectable
| Part Number | H Selection | L Selection | T | B | M (Coarse) | ℓ | t | Ds | Applicable Bearing | ||||||||||
| Type | D | ||||||||||||||||||
| BGP BGPM BGPS | 4 | 7 | 15 | 20 | 25 | 2 | 2 | M4 | 6 | 0.7 | 6 | 674 | 694 | 624 | |||||
| 5 | 8 | 15 | 20 | 25 | 2 | 2.5 | M5 | 6 | 1.0 | 7 | 695 | 605 | 625 | 675 | |||||
| 6 | 9 | 20 | 25 | 30 | 2 | 3 | M6 | 9 | 1.0 | 8 | 696 | 606 | 626 | 676 | |||||
| 8 | 11 | 20 | 25 | 30 | 3 | 4 | M8 | 9 | 1.0 | 10 | 698 | 608 | 628 | 678 | |||||
| 10 | 13 | 20 | 25 | 30 | 3 | 5 | M10 | 12 | 1.0 | 12 | 6800 | ||||||||
| 14 | 20 | 25 | 30 | 3 | 5 | M10 | 12 | 1.0 | 13 | 6900 | 6000 | ||||||||
| 17 | 25 | 30 | 40 | 3 | 5 | M10 | 12 | 1.0 | 16 | 6200 | |||||||||
| 12 | 15 | 20 | 25 | 30 | 3 | 6 | M12 | 16 | 1.0 | 14 | 6801 | ||||||||
| 16 | 25 | 30 | 40 | 3 | 6 | M12 | 16 | 1.0 | 15 | 6901 | 6001 | ||||||||
| 18 | 30 | 40 | 50 | 3 | 6 | M12 | 16 | 1.0 | 17 | 6201 | |||||||||
| 15 | 18 | 30 | 40 | 50 | 3 | 6 | M12 | 16 | 1.0 | 17 | 6802 | ||||||||
| 19 | 40 | 50 | 60 | 3 | 6 | M12 | 16 | 1.0 | 18 | 6902 | 6002 | ||||||||
| 21 | 40 | 50 | 60 | 3 | 6 | M12 | 16 | 1.0 | 20 | 6202 | |||||||||
| 17 | 20 | 30 | 40 | 50 | 4 | 8 | M16 | 20 | 1.0 | 19 | 6803 | ||||||||
| 22 | 40 | 50 | 60 | 4 | 8 | M16 | 20 | 1.0 | 21 | 6903 | 6003 | ||||||||
| 24 | 40 | 50 | 60 | 4 | 8 | M16 | 20 | 1.0 | 23 | 6203 | |||||||||
| 20 | 23 | 30 | 40 | 50 | 4 | 10 | M20 | 20 | 1.0 | 22 | 6804 | ||||||||
| 25 | 40 | 50 | 60 | 4 | 10 | M20 | 20 | 1.0 | 24 | 6904 | 6004 | ||||||||
| 27 | 40 | 50 | 60 | 4 | 10 | M20 | 20 | 1.0 | 26 | 6204 | |||||||||
| 25 | 28 | 30 | 40 | 50 | 5 | 12 | M24 | 20 | 1.0 | 27 | 6805 | ||||||||
| 29 | 40 | 50 | 60 | 5 | 12 | M24 | 20 | 1.0 | 28 | 6905 | |||||||||
| 31 | 40 | 50 | 60 | 5 | 12 | M24 | 20 | 1.0 | 30 | 6005 | |||||||||
| 33 | 40 | 50 | 60 | 5 | 12 | M24 | 20 | 1.0 | 32 | 6205 | |||||||||
| 30 | 33 | 30 | 40 | 50 | 5 | 14 | M30 | 20 | 1.0 | 32 | 6806 | ||||||||
| 35 | 40 | 50 | 60 | 5 | 14 | M30 | 20 | 1.0 | 34 | 6906 | |||||||||
| 38 | 40 | 50 | 60 | 5 | 14 | M30 | 20 | 1.0 | 37 | 6006 | 6206 | ||||||||
■L Configurable
| Part Number | H Selection | 1mm Increment | T | B | M (Coarse) | Ds | ||
| Type | D | L | F | |||||
| BGPL BGPML BGPSL | 4 | 7 | 15~25 | M≤F≤L-5 | 2 | 2 | M4 | 6 |
| 5 | 8 | 2 | 2.5 | M5 | 7 | |||
| 6 | 9 | 20~30 | 2 | 3 | M6 | 8 | ||
| 8 | 11 | 3 | 4 | M8 | 10 | |||
| 10 | 13 | 3 | 5 | M10 | 12 | |||
| 14 | 3 | 5 | M10 | 13 | ||||
| 17 | 25~40 | 3 | 5 | M10 | 16 | |||
| 12 | 15 | 20~30 | 3 | 6 | M12 | 14 | ||
| 16 | 25~40 | 3 | 6 | M12 | 15 | |||
| 18 | 30~50 | 3 | 6 | M12 | 17 | |||
Seznam čísel dílů
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
- ( - ) | 7 pracovních dnů |
Podrobné údaje
Základní informace
[Quantity discount available] 18% discount is granted for quantities of 100 or more.
