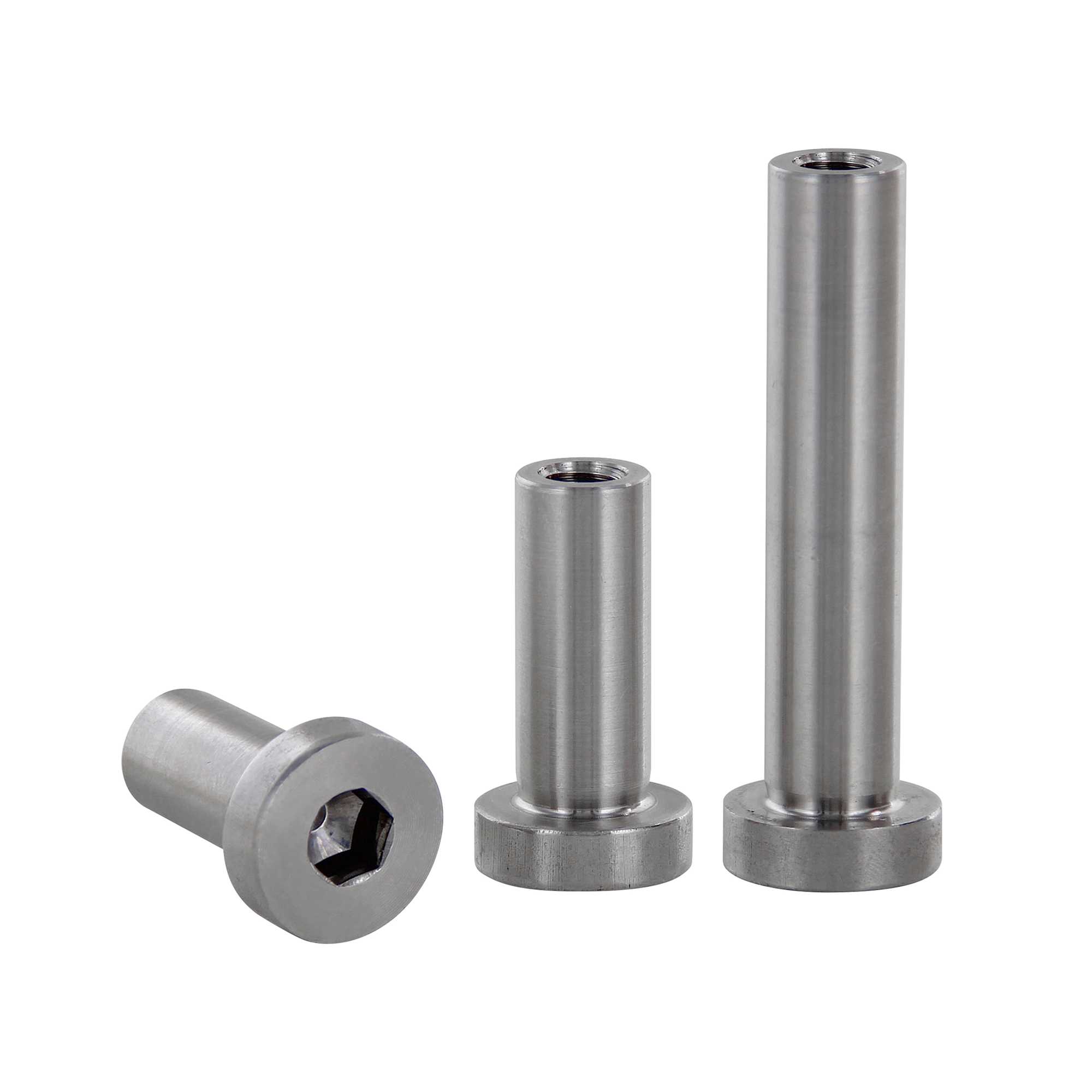

Low Head Shoulder Bolt - High Strength Stainless Steel Tapped Type, Shaft Dia. Tolerance g6

Name: Low Head Shoulder Bolt - High Strength Stainless Steel Tapped Type, Shaft Dia. Tolerance g6 from MISUMI | MISUMI
Brand: MISUMI
SKU: 110310535769
Availability: Instock

Přesunutím myši nad obrázek ho zvětšíte

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 69 návrhy.

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje

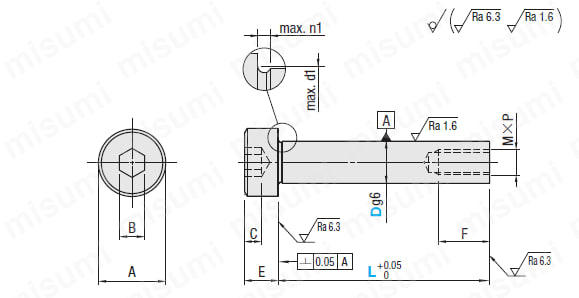

Obrysový výkres a tabulka specifikací

LMSBM

Low Head Shoulder Screw - High Strength Stainless Steel Type, Tapped, Shaft Dia. Tolerance g6: Related Image

Material: High Strength Stainless Steel (EN 1.4301 Modified High Strength Equiv.)
Strength Class: A2-90 (10.9 Equivalent)

Specification Table

Part Number	—	L
LMSBM4	—	20

Part Number			L Selection											F	M×Pitch (Coarse)	A	E	B	C	n1 (max.)	d1 (max.)
Type	D g6		L Selection											F	M×Pitch (Coarse)	A	E	B	C	n1 (max.)	d1 (max.)
LMSBM	4	-0.004 -0.012	10	15	20	25								5	2.5 × 0.45	6.5	2	2.5	1.6	2	4.5
	4						30	40						7		6.5					4.5
	4.5		10	15	20	25								5		7					5
	4.5						30	35	40	50				7		7					5
	5			15	20	25								6	3 × 0.5	8					5.5
	5						30	35	40	50				9		8					5.5
	5.5			15	20	25								6		9	2.5	3	2.2	2.5	6
	5.5						30	35	40	50				9							6
	6			15	20	25								8	4 × 0.7						6.5
	6						30	35	40	50				12							6.5
	6.5	-0.005 -0.014		15	20	25								8		10	3	4	2.5		7
	6.5						30	35	40	50	60			12		10	3	4	2.5		7
	8			15										8	5 × 0.8	13	4	5	3		8.7
					20	25								10
							30	35	40	50	60	70		15
	10				20	25								12	6 × 1.0	16	5	6	4		10.8
							30	35	40					15
										50	60	70	80	18

Alterations

L Dimension Length Change

Code

Ordering Code

LC = 0.1 mm Increments

Spec.

L dimension can be changed within the following range.

D	M	L Dimension Length Change LC			F
4	2.5	10.1	～	19.9	5
4		20.1	～	39.9	7
4.5		10.1	～	19.9	5
4.5		20.1	～	49.9	7
5	3	15.1	～	19.9	6
5		20.1	～	49.9	9
5.5		15.1	～	19.9	6
5.5		20.1	～	49.9	9
6	4	15.1	～	24.9	8
6		25.1	～	49.9	12
6.5		15.1	～	24.9	8
6.5		25.1	～	59.9	12
8	5	15.1	～	19.9	8
		20.1	～	24.9	10
		25.1	～	69.9	15
10	6	20.1	～	24.9	12
		25.1	～	39.9	15
		40.1	～	79.9	18

Seznam čísel dílů

Počet položek

Další

Číslo dílu

[M] Diameter (Screw Thread) Nominal

[L] Length

(mm)

[P] Pitch

(mm)

D Part Dia.

(Ø)

[F] Length (Screw Thread)

(mm)

L Dimension Change [LC]

(mm)

Minimální objednací množství

2.5	10	0.45	4	5	-	1 kusů
2.5	15	0.45	4	5	-	1 kusů
2.5	20	0.45	4	5	-	1 kusů
2.5	25	0.45	4	5	-	1 kusů
2.5	30	0.45	4	7	-	1 kusů
2.5	40	0.45	4	7	-	1 kusů
2.5	-	0.45	4	-	10.1 ～ 39.9	1 kusů
2.5	10	0.45	4.5	5	-	1 kusů
2.5	15	0.45	4.5	5	-	1 kusů
2.5	20	0.45	4.5	5	-	1 kusů
2.5	25	0.45	4.5	5	-	1 kusů
2.5	30	0.45	4.5	7	-	1 kusů
2.5	35	0.45	4.5	7	-	1 kusů
2.5	40	0.45	4.5	7	-	1 kusů
2.5	50	0.45	4.5	7	-	1 kusů
2.5	-	0.45	4.5	-	10.1 ～ 49.9	1 kusů
3	15	0.5	5	6	-	1 kusů
3	20	0.5	5	6	-	1 kusů
3	25	0.5	5	6	-	1 kusů
3	30	0.5	5	9	-	1 kusů
3	35	0.5	5	9	-	1 kusů
3	40	0.5	5	9	-	1 kusů
3	50	0.5	5	9	-	1 kusů
3	-	0.5	5	-	15.1 ～ 49.9	1 kusů
3	15	0.5	5.5	6	-	1 kusů
3	20	0.5	5.5	6	-	1 kusů
3	25	0.5	5.5	6	-	1 kusů
3	30	0.5	5.5	9	-	1 kusů
3	35	0.5	5.5	9	-	1 kusů
3	40	0.5	5.5	9	-	1 kusů
3	50	0.5	5.5	9	-	1 kusů
3	-	0.5	5.5	-	15.1 ～ 49.9	1 kusů
4	15	0.7	6	8	-	1 kusů
4	20	0.7	6	8	-	1 kusů
4	25	0.7	6	8	-	1 kusů
4	30	0.7	6	12	-	1 kusů
4	35	0.7	6	12	-	1 kusů
4	40	0.7	6	12	-	1 kusů
4	50	0.7	6	12	-	1 kusů
4	-	0.7	6	-	15.1 ～ 49.9	1 kusů
4	15	0.7	6.5	8	-	1 kusů
4	20	0.7	6.5	8	-	1 kusů
4	25	0.7	6.5	8	-	1 kusů
4	30	0.7	6.5	12	-	1 kusů
4	35	0.7	6.5	12	-	1 kusů
4	40	0.7	6.5	12	-	1 kusů
4	50	0.7	6.5	12	-	1 kusů
4	60	0.7	6.5	12	-	1 kusů
4	-	0.7	6.5	-	15.1 ～ 59.9	1 kusů
5	15	0.8	8	8	-	1 kusů
5	20	0.8	8	10	-	1 kusů
5	25	0.8	8	10	-	1 kusů
5	30	0.8	8	15	-	1 kusů
5	35	0.8	8	15	-	1 kusů
5	40	0.8	8	15	-	1 kusů
5	50	0.8	8	15	-	1 kusů
5	60	0.8	8	15	-	1 kusů
5	70	0.8	8	15	-	1 kusů
5	-	0.8	8	-	15.1 ～ 69.9	1 kusů
6	20	1	10	12	-	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

4.69 € ( 5.58 € )	5 pracovních dnů
4.69 € ( 5.58 € )	5 pracovních dnů
4.69 € ( 5.58 € )	5 pracovních dnů
4.71 € ( 5.60 € )	5 pracovních dnů
4.71 € ( 5.60 € )	5 pracovních dnů
4.74 € ( 5.64 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
5.07 € ( 6.03 € )	5 pracovních dnů
5.09 € ( 6.06 € )	5 pracovních dnů
5.09 € ( 6.06 € )	5 pracovních dnů
5.09 € ( 6.06 € )	5 pracovních dnů
5.12 € ( 6.09 € )	5 pracovních dnů
5.12 € ( 6.09 € )	5 pracovních dnů
5.12 € ( 6.09 € )	5 pracovních dnů
5.15 € ( 6.13 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
5.09 € ( 6.06 € )	5 pracovních dnů
5.09 € ( 6.06 € )	5 pracovních dnů
5.12 € ( 6.09 € )	5 pracovních dnů
5.12 € ( 6.09 € )	5 pracovních dnů
5.15 € ( 6.13 € )	5 pracovních dnů
5.15 € ( 6.13 € )	5 pracovních dnů
5.17 € ( 6.15 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
5.66 € ( 6.74 € )	5 pracovních dnů
5.68 € ( 6.76 € )	5 pracovních dnů
5.68 € ( 6.76 € )	5 pracovních dnů
5.71 € ( 6.79 € )	5 pracovních dnů
5.73 € ( 6.82 € )	5 pracovních dnů
5.73 € ( 6.82 € )	5 pracovních dnů
5.76 € ( 6.85 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
5.43 € ( 6.46 € )	5 pracovních dnů
5.45 € ( 6.49 € )	5 pracovních dnů
5.45 € ( 6.49 € )	5 pracovních dnů
5.48 € ( 6.52 € )	5 pracovních dnů
5.50 € ( 6.54 € )	5 pracovních dnů
5.50 € ( 6.54 € )	5 pracovních dnů
5.56 € ( 6.62 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
6.63 € ( 7.89 € )	5 pracovních dnů
6.66 € ( 7.93 € )	5 pracovních dnů
6.68 € ( 7.95 € )	5 pracovních dnů
6.68 € ( 7.95 € )	5 pracovních dnů
6.71 € ( 7.98 € )	5 pracovních dnů
6.73 € ( 8.01 € )	5 pracovních dnů
6.78 € ( 8.07 € )	5 pracovních dnů
6.81 € ( 8.10 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
8.04 € ( 9.57 € )	5 pracovních dnů
8.09 € ( 9.63 € )	5 pracovních dnů
8.12 € ( 9.66 € )	5 pracovních dnů
8.14 € ( 9.69 € )	5 pracovních dnů
8.19 € ( 9.75 € )	5 pracovních dnů
8.22 € ( 9.78 € )	5 pracovních dnů
8.29 € ( 9.87 € )	5 pracovních dnů
8.35 € ( 9.94 € )	5 pracovních dnů
8.40 € ( 10.00 € )	5 pracovních dnů
- ( - )	9 pracovních dnů
8.68 € ( 10.33 € )	5 pracovních dnů

Další

Základní informace

A low head shoulder bolt made of stainless steel with equal strength to EN 1.7220 Equiv. L dimension length is configurable as an alteration.
Click [Here] for high strength stainless steel threaded type.

Náčrt a specifikace

Specifications / Overview

■Characteristics of High Strength Stainless Steel
　·Austenitic stainless steel conforming to JIS B1054 A2.
　·Strength Class A2-90, equivalent to EN 1.7220 Equiv..
　·Has almost equal stress corrosion cracking resistance and magnetic permeability to EN 1.4401 Equiv..
　·Since it is a non-heat-treated material, there is no concern about aging cracks or delayed fracture.

■Head Strength Comparison
(Standard: Stripper bolt, Low head: Low head shoulder bolt)

Head Breaking Load Tensile (kN)
Material		EN 1.7220 Equiv.		EN 1.4301 Equiv.		High Hardness Stainless Steel
Type		Standard	Low Head	Standard	Low Head	Low Head
D	M Coarse	MSB	LMSB	SMSB	LSMSB	LMSBM
4	M2.5	10.8	9.6	8.1	7.1	10.0
4.5	M3	13.5	12.5	8.9	8.7	12.8
5	M3	17.9	16.8	12.2	11.9	17.1
5.5	M4	27.1	21.2	13.4	12.1	21.2
6	M4	32.7	26.2	16.1	15.7	27.0
6.5	M5	33.2	27.2	19.0	18.7	29.5
8	M6	45.8	44.1	31.0	30.2	44.6
10	M8	90.5	70.4	48.2	46.0	72.8

* Data are for reference only. May vary depending on conditions of use.
