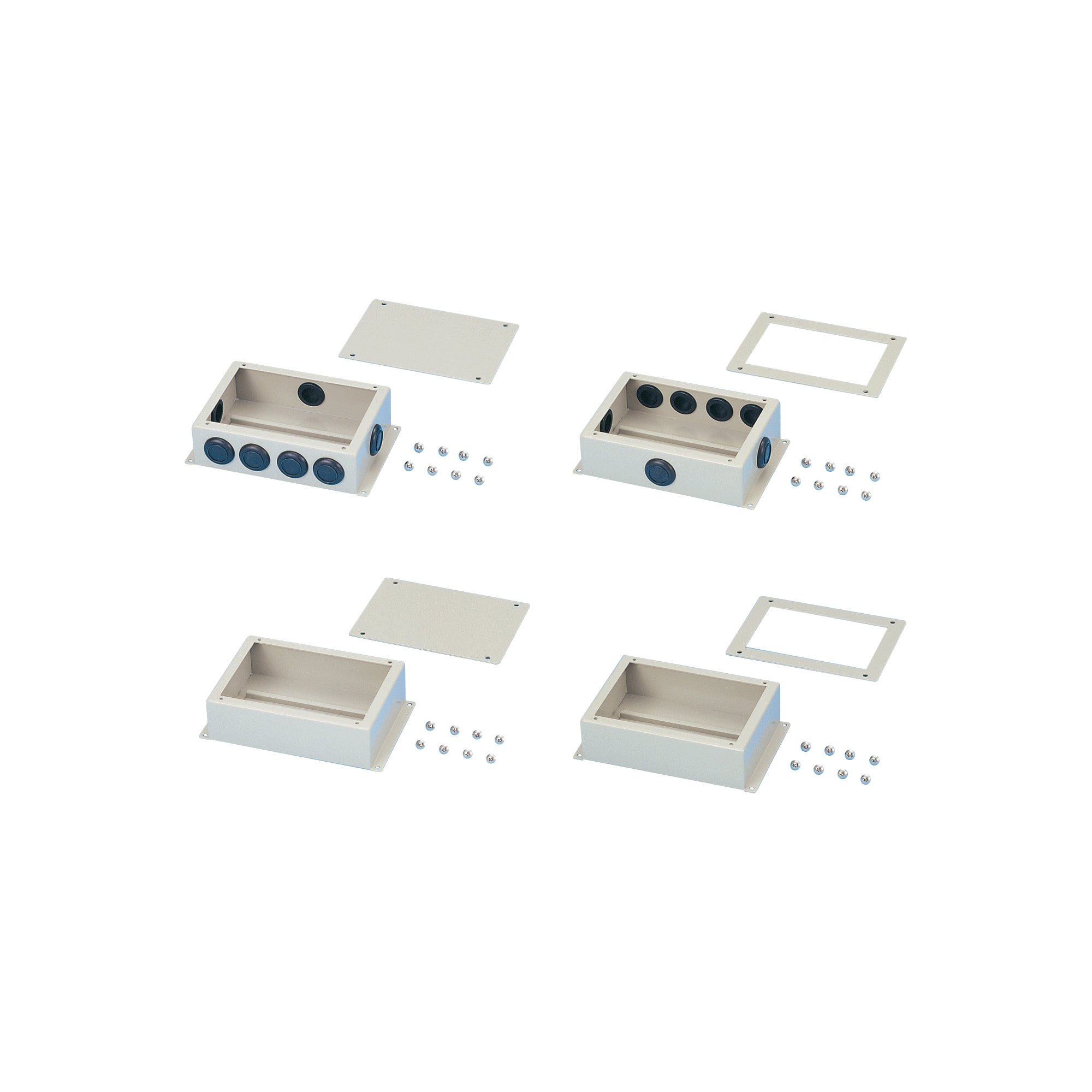

Steel Terminal Block Box, with Lid Model DIN Rail
Přesunutím myši nad obrázek ho zvětšíte
Číslo dílu:
návrhy.Specifikace produktu
Specifications
Dimensional Table
| Model Number | Size (Unit: mm) | |||||
| A | B | C | S | T | ||
| BOXDT-N BOXD-N BOXDT-A BOXD-A | 80 | 100 | 105 | 50MAX | 80 | 55 |
| 105 | 125 | 105 | 105 | 80 | ||
| 120 | 140 | 105 | 120 | 95 | ||
| 150 | 170 | 105 | 150 | 125 | ||
| 220 | 240 | 105 | 220 | 195 | ||
| 255 | 275 | 125 | 255 | 230 | ||
| 290 | 310 | 125 | 290 | 265 | ||
| 360 | 380 | 125 | 360 | 335 | ||
| BOXDF-N BOXDTF-N BOXDF-A BOXDTF-A | 120 | 140 | 125 | 95MAX | 120 | 95 |
| 220 | 240 | 125 | 220 | 195 | ||
* For BOXD-A, there is no product for 150, 220, 255, 290, 360.
■ With Hole, Without Window
| Model Number | Cover Screw Quantity | Self Weight (g) | |
| BOXDT-A | 80 | 4 | 466 |
| BOXDT-A | 105 | 4 | 588 |
| BOXDT-A | 120 | 4 | 644 |
| BOXDT-A | 150 | 4 | 773 |
| BOXDT-A | 220 | 6 | 1070 |
| BOXDT-A | 255 | 6 | 1332 |
| BOXDT-A | 290 | 6 | 1498 |
| BOXDT-A | 360 | 6 | 1839 |
| BOXDTF-A | 120 | 4 | 985 |
| BOXDTF-A | 220 | 6 | 1560 |
■ With Hole, With Window
| Model Number | Cover Screw Quantity | Self Weight (g) | |
| BOXD-A | 80 | 4 | 430 |
| BOXD-A | 105 | 4 | 528 |
| BOXD-A | 120 | 4 | 573 |
| BOXDF-A | 120 | 4 | 896 |
| BOXDF-A | 220 | 6 | 1377 |
■ Without Hole, Without Window
| Model Number | Cover Screw Quantity | Self Weight (g) | |
| BOXDT-N | 80 | 4 | 484 |
| BOXDT-N | 105 | 4 | 592 |
| BOXDT-N | 120 | 4 | 654 |
| BOXDT-N | 150 | 4 | 774 |
| BOXDT-N | 220 | 6 | 1046 |
| BOXDT-N | 255 | 6 | 1353 |
| BOXDT-N | 290 | 6 | 1511 |
| BOXDT-N | 360 | 6 | 1852 |
| BOXDTF-N | 120 | 4 | 1012 |
| BOXDTF-N | 220 | 6 | 1574 |
■ Without Hole, With Window
| Model Number | Cover Screw Quantity | Self Weight (g) | |
| BOXD-N | 80 | 4 | 446 |
| BOXD-N | 105 | 4 | 531 |
| BOXD-N | 120 | 4 | 584 |
| BOXDF-N | 120 | 4 | 923 |
| BOXDF-N | 220 | 6 | 1394 |
More Information
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
70.79 € ( 84.24 € ) | 5 pracovních dnů |
76.01 € ( 90.45 € ) | 5 pracovních dnů |
80.28 € ( 95.53 € ) | 5 pracovních dnů |
62.52 € ( 74.40 € ) | 5 pracovních dnů |
67.67 € ( 80.53 € ) | 5 pracovních dnů |
72.26 € ( 85.99 € ) | 5 pracovních dnů |
99.84 € ( 118.81 € ) | 5 pracovních dnů |
128.57 € ( 153.00 € ) | 5 pracovních dnů |
90.87 € ( 108.14 € ) | 5 pracovních dnů |
67.83 € ( 80.72 € ) | 5 pracovních dnů |
72.77 € ( 86.60 € ) | 5 pracovních dnů |
77.41 € ( 92.12 € ) | 5 pracovních dnů |
88.31 € ( 105.09 € ) | 5 pracovních dnů |
104.60 € ( 124.47 € ) | 5 pracovních dnů |
80.40 € ( 95.68 € ) | 5 pracovních dnů |
90.16 € ( 107.29 € ) | 5 pracovních dnů |
103.50 € ( 123.17 € ) | 5 pracovních dnů |
60.35 € ( 71.82 € ) | 5 pracovních dnů |
64.92 € ( 77.25 € ) | 5 pracovních dnů |
69.61 € ( 82.84 € ) | 5 pracovních dnů |
78.64 € ( 93.58 € ) | 5 pracovních dnů |
92.66 € ( 110.27 € ) | 5 pracovních dnů |
118.75 € ( 141.31 € ) | 5 pracovních dnů |
83.38 € ( 99.22 € ) | 5 pracovních dnů |
96.22 € ( 114.50 € ) | 5 pracovních dnů |
108.64 € ( 129.28 € ) | 5 pracovních dnů |
90.74 € ( 107.98 € ) | 5 pracovních dnů |
98.94 € ( 117.74 € ) | 5 pracovních dnů |
82.65 € ( 98.35 € ) | 5 pracovních dnů |
Podrobné údaje
Základní informace
A junction box for screw mounting of the cover. With DIN rail, it can be used for a variety of applications.
● Relay box with screwed lid.
● The lid can be chosen from 2 models: "with window" and "without window."
● DIN standard 35 mm rail has been attached.
· The body does not have a waterproof and dustproof structure.
· Since the DIN rail has been welded, it cannot be removed.
· The surface treatment is a baked finish (paint color 5Y7/1).
Obrysový výkres
Drawing
