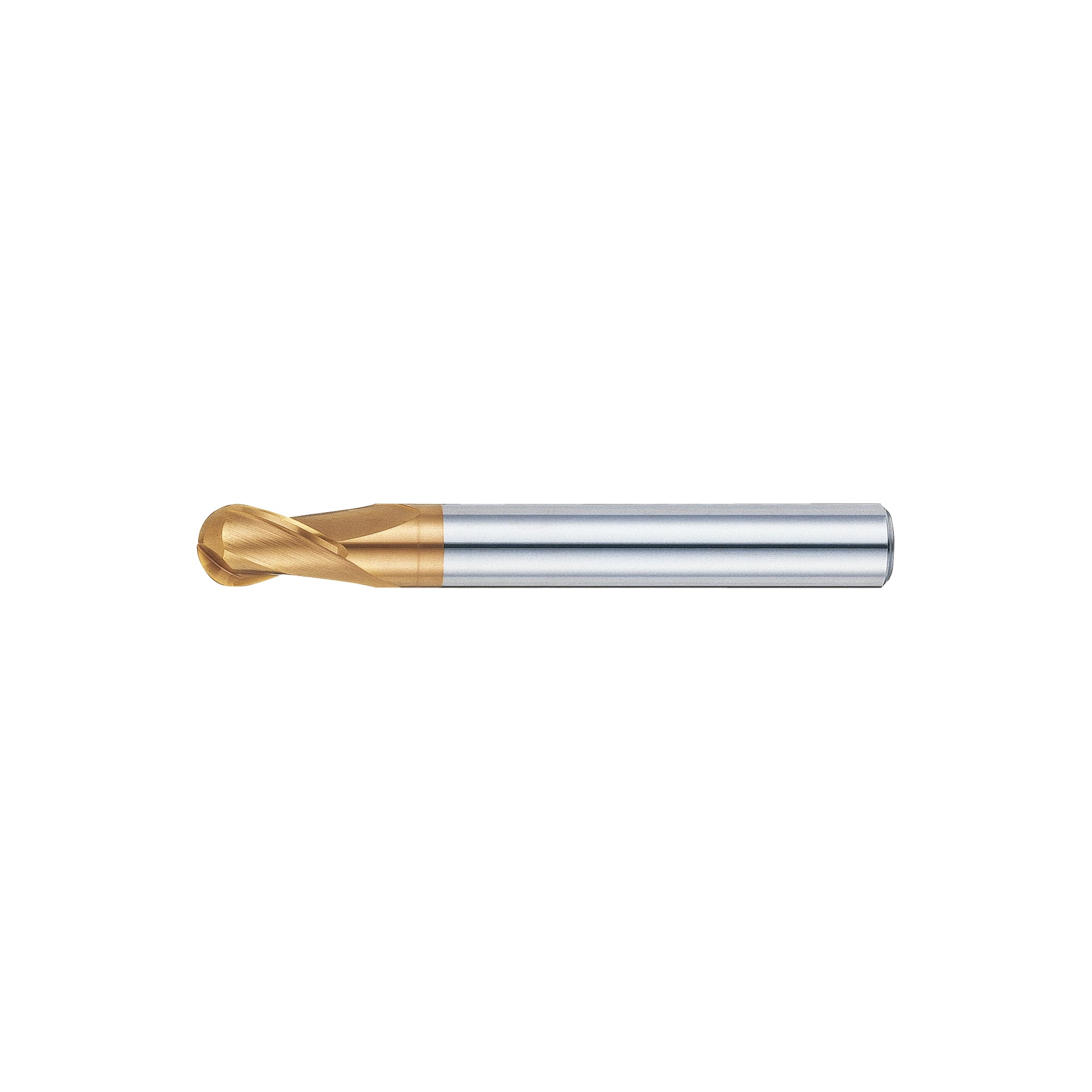

TSC series carbide ball end mill (R accuracy ±3μm)

TSC series carbide ball end mill (R accuracy ±3μm)

Přesunutím myši nad obrázek ho zvětšíte

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 4 návrhy.
Množství:

Obrysový výkres

TSC series carbide ball end mill (R accuracy ±3μm):Related Image

Seznam čísel dílů

Počet položek
  • 1
    • Číslo dílu
    TSC-HP-BEM2S1.5
    TSC-HP-BEM2S2
    TSC-HP-BEM2S2.5
    TSC-HP-BEM2S3

    R Size

    (mm)

    Flute Length (ℓ)

    (mm)

    Overall Length (L)

    (mm)

    R Precision

    (μm)

    Outer Diameter D

    (mm)

    Figure

    Length Under Neck (θ)

    (Degree)

    		Minimální objednací množství
    1.5
    4.5
    60
    ±0.003
    3
    1
    10°
    1 kusů
    2
    6
    70
    ±0.003
    4
    1
    10°
    1 kusů
    2.5
    7.5
    80
    ±0.003
    5
    1
    10°
    1 kusů
    3
    9
    90
    -0.005 ~ +0.001
    6
    2
    -
    1 kusů
    Jednotková cena (bez DPH)(Jednotková cena včetně DPH)
    Standardní datum odeslání
    48.69 €
    (
    57.94 €
     )
    5 pracovních dnů
    60.48 €
    (
    71.97 €
     )
    5 pracovních dnů
    100.44 €
    (
    119.52 €
     )
    5 pracovních dnů
    66.07 €
    (
    78.62 €
     )
    5 pracovních dnů
  • 1

    • Podrobné údaje

    Základní informace

    [Features]
    -Radius tolerance within 6 µm (compared to manufacturer's measurements), shank diameter tolerance h5 standard adopted. Optimal for high precision 3D machining of moulds with high quality tools with low quality variation
    -Seamless shape (sharpening from outer edge to centre of rounded blade in 1 process) is designed to create smooth cutting edge flank without steps.

    Specifikace a cena

    Specifications

    TSC series carbide ball end mill (R accuracy ±3μm):Related Image

      Flute Length
    ℓ    		 Outer Diameter
    D    		 Overall Length
    L    		 Shank Diameter
    d    		 Figure
    Tip
    R
    0.2 0.6 0.4 50 6 1
    0.3 0.9 0.6 50 6 1
    0.5 1.5 1 50 6 1
    1 3 2 50 6 1
    1.5 4.5 3 60 6 1
    2 6 4 70 6 1
    2.5 7.5 5 80 6 1
    3 9 6 90 6 2


    For Cutting Conditions, Refer to >>Click here.

    Funkce a příklady používání

    More Information


    ● The R tolerance range within 6 μm (our measured ratio) / shank diameter, tolerance h5 standard, has been adopted. The high-quality tools with a minimal quality variation are suitable for high-precision 3-dimensional mold machining.
    ● The seamless shape (blade mounted in one step from the peripheral blade through to the rounded center) yields a flat and smooth blade runout surface.
    ● The TS coating consisting of a nitride-based composite film with a fully crystalline structure means that it realizes a high oxidation resistance temperature and high hardness.
    [ ! ] As this is a highly accurate product, if Misumi Q-Value re-grinding is not conducted, then the level of precision may not be reproducible.
