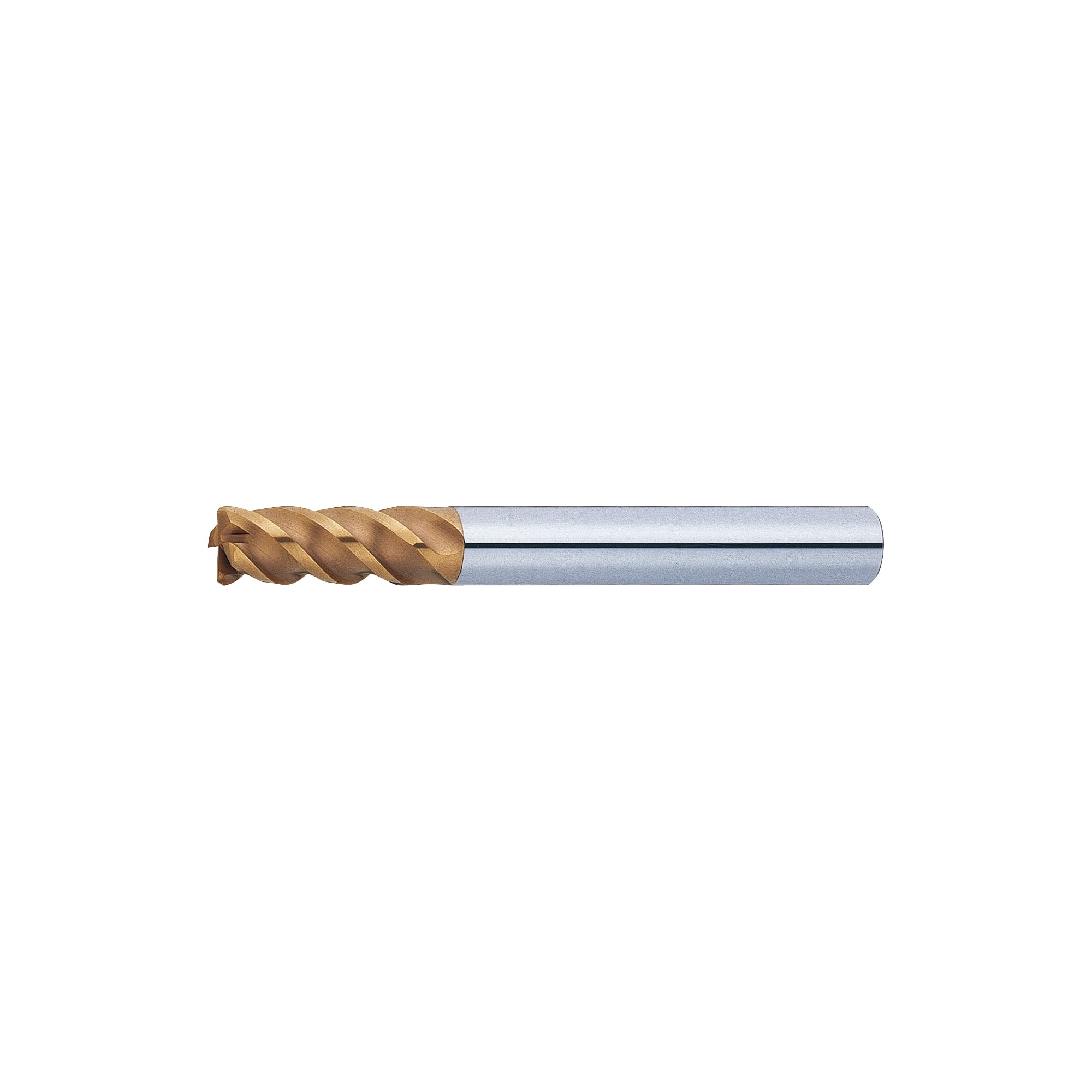

TSC series carbide radius end mill, 4-flute, 45° spiral / short model
Přesunutím myši nad obrázek ho zvětšíte
Číslo dílu:
návrhy.Obrysový výkres
Seznam čísel dílů
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 8 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
- ( - ) | 9 pracovních dnů |
42.26 € ( 50.29 € ) | 5 pracovních dnů |
40.60 € ( 48.31 € ) | 5 pracovních dnů |
39.24 € ( 46.70 € ) | 5 pracovních dnů |
43.40 € ( 51.65 € ) | 5 pracovních dnů |
41.64 € ( 49.55 € ) | 5 pracovních dnů |
35.36 € ( 42.08 € ) | 5 pracovních dnů |
47.44 € ( 56.45 € ) | 5 pracovních dnů |
49.84 € ( 59.31 € ) | 5 pracovních dnů |
49.14 € ( 58.48 € ) | 5 pracovních dnů |
47.07 € ( 56.01 € ) | 5 pracovních dnů |
41.48 € ( 49.36 € ) | 5 pracovních dnů |
42.75 € ( 50.87 € ) | 5 pracovních dnů |
41.75 € ( 49.68 € ) | 5 pracovních dnů |
69.49 € ( 82.69 € ) | 5 pracovních dnů |
62.73 € ( 74.65 € ) | 5 pracovních dnů |
67.30 € ( 80.09 € ) | 5 pracovních dnů |
Podrobné údaje
Základní informace
[Features]
-Multi-function end mill with radius
-Unique chip groove shape allows cutting of grooves with a depth of cut equal to that of 2 flutes
-Comparable to square end mills with 30° helix angle, both rotation and feed are more than twice as fast
-Radius cutting edge is also effective in suppressing chipping
-Can be reground. Please refer to the "Regrinding Service" page for details on how to use the cutter, what services it offers, prices, etc.
Specifikace a cena
Specifications
Model Number
TSC-CR-HEM4S (Stocked Product) / T-TSC-HEM4S (Manufactured Product)
| Outer Diameter D |
Radius |
Flute Length ℓ |
Overall Length L |
Shank Diameter d |
Figure | ● Stocked Product □ Manufactured Product |
||||||
| 3 | 0.2 | 0.3 | 0.5 | 8 | 60 | 6 | 1 | ● | ||||
| 4 | 0.3 | 0.5 | 1 | 11 | 60 | 6 | 1 | ● | ||||
| 0.1 ~ 0.4 | □ | |||||||||||
| 5 | 0.3 | 0.5 | 1 | 13 | 60 | 6 | 1 | ● | ||||
| 0.1 ~ 0.4 | □ | |||||||||||
| 6 | 0.3 | 0.5 | 1 | 1.5 | 13 | 60 | 6 | 2 | ● | |||
| 0.1 ~ 0.9 | □ | |||||||||||
| 7 | 0.1 ~ 1.0 | 16 | 60 | 8 | 1 | □ | ||||||
| 7.5 | 0.1 ~ 1.0 | 16 | 60 | 8 | 1 | □ | ||||||
| 8 | 0.3 | 0.5 | 1 | 1.5 | 2 | 19 | 75 | 8 | 2 | ● | ||
| 0.1 ~ 1.4 | □ | |||||||||||
| 10 | 0.3 | 0.5 | 1 | 1.5 | 2 | 22 | 80 | 10 | 2 | ● | ||
| 0.1 ~ 1.9 | □ | |||||||||||
| 12 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 26 | 100 | 12 | 2 | ● | |
| 0.1 ~ 2.5 | □ | |||||||||||
| 16 | 2 | 3 | 32 | 105 | 16 | 2 | ● | |||||
| 0.1 ~ 2.9 | □ | |||||||||||
| 20 | 2 | 3 | 38 | 110 | 20 | 2 | ● | |||||
| 0.1 ~ 2.9 | □ | |||||||||||
[ ! ]The flute length (ℓ) and total length (L) is approximately D x 0.5 shorter (up to approximately 5 mm) for manufactured products.
[ ! ]Manufactured products do not have a coating. Refer to >>Click here for information about re-coating during additional processing.
For Cutting Conditions, Refer to >>Click here.
For Coating Service, Refer to >>Click here.
For Carbide End Mill Coating Types and Features, Refer to >>Click here.
Funkce a příklady používání
More Information
● It has a TS film coating with much greater oxidation resistance and hardness than conventional films, resulting in a longer operational life and is ideal for high speed machining / dry machining.
● A multi-functional end mill product with added curvature.
● The unique tip pocket shape allows for the cutting of grooves to be achieved with 2 flutes in parallel at the cutting depth.
● Compared to 30° twisted square end mills, both rotation and feed capacity are more than double for higher speed machining.
● The radial blade tip is useful to prevent chipping.
