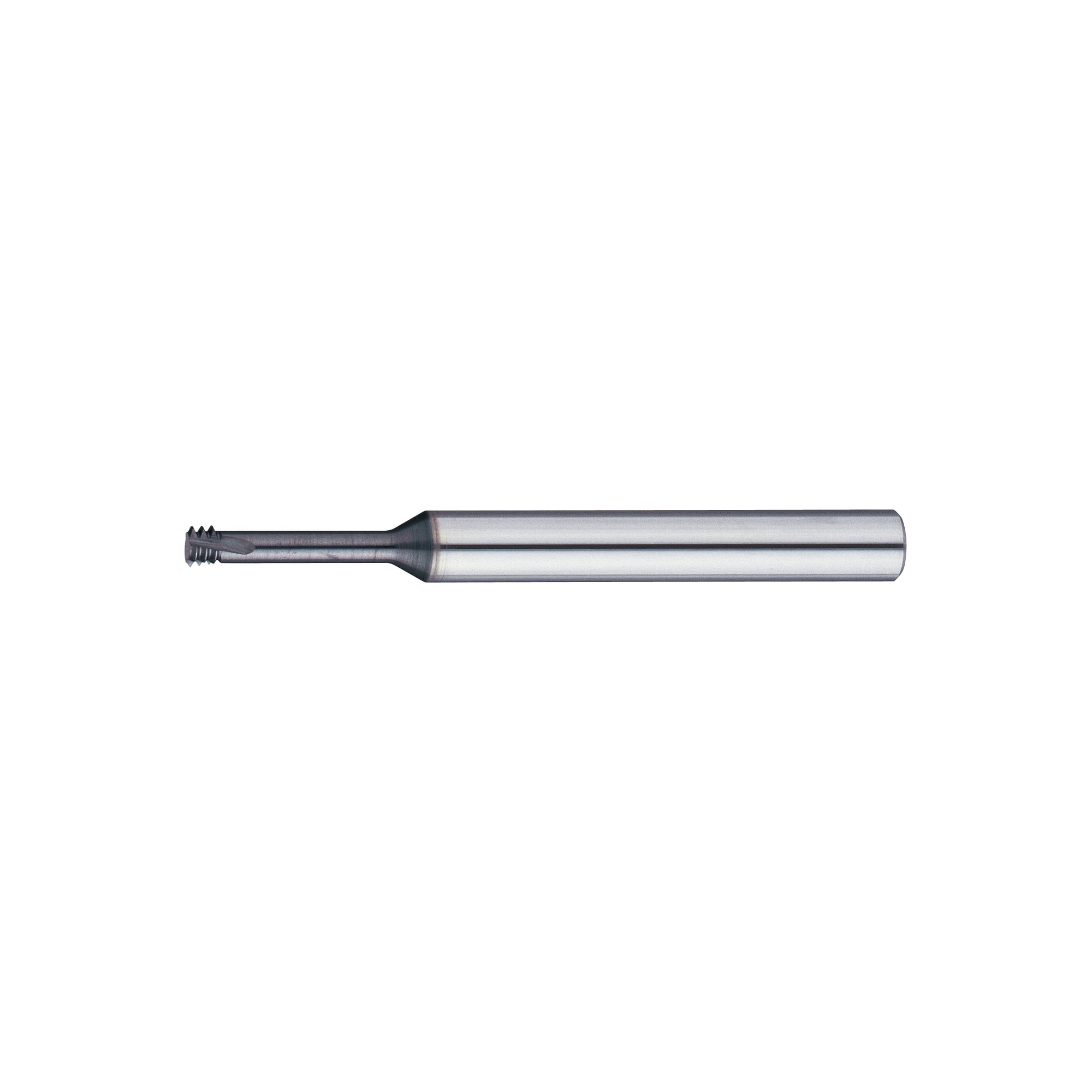

TiAlN Coated Carbide Threading Cutter, for Internal Metric Threads
Přesunutím myši nad obrázek ho zvětšíte
Číslo dílu:
návrhy.Obrysový výkres
Seznam čísel dílů
Počet položek
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
174.76 € ( 207.96 € ) | 7 pracovních dnů |
206.83 € ( 246.13 € ) | 7 pracovních dnů |
289.40 € ( 344.39 € ) | 7 pracovních dnů |
332.40 € ( 395.56 € ) | 7 pracovních dnů |
434.76 € ( 517.36 € ) | 7 pracovních dnů |
Podrobné údaje
Základní informace
[Features]
-Thread cutting with small diameters from M1.4 × 0.3 (pilot hole diameter ø1.1 mm) is possible
-Reduced cutting load due to short flute length (3 webs)
-Enables effective thread cutting right into the corners of blind holes.
Specifikace a cena
Specifications
Model Number
MINMT
| Nominal M x P |
Maximum Machining Thread Depth |
Major Diameter D |
Overall Length L |
Length Under Neck ℓ |
Shank Diameter d |
Cutting Edge Thread No. |
No. of Grooves | |
| M1.4 | 0.3 | 4 | 1.05 | 39 | 4 | 3 | 3 | 3 |
| M1.6 | 0.35 | 4.8 | 1.2 | 39 | 5 | 3 | ||
| M2 | 0.4 | 6 | 1.55 | 39 | 6 | 3 | ||
| M2 | 0.4 | 4 | 1.55 | 58 | 4.5 | 6 | ||
| M2.2 | 0.45 | 4.5 | 1.65 | 58 | 5 | 6 | ||
| M2.5 | 0.45 | 5 | 1.95 | 58 | 5.5 | 6 | ||
| M2.5 | 0.45 | 7 | 1.95 | 58 | 7.5 | 6 | ||
| M3 | 0.5 | 6 | 2.35 | 58 | 6.5 | 6 | ||
| M3 | 0.5 | 9 | 2.35 | 58 | 9.5 | 6 | ||
| M3.5 | 0.6 | 7 | 2.75 | 58 | 7.5 | 6 | ||
| M4 | 0.7 | 8 | 3.1 | 58 | 9 | 6 | ||
| M4 | 0.7 | 12 | 3.1 | 58 | 12.5 | 6 | ||
| M5 | 0.8 | 10 | 3.8 | 58 | 12.5 | 6 | ||
| M5 | 0.8 | 15 | 3.8 | 58 | 16 | 6 | ||
| M6 | 1 | 12 | 4.65 | 58 | 14 | 6 | ||
| M6 | 1 | 18 | 4.65 | 58 | 20 | 6 | ||
| M8 | 1.25 | 16 | 5.95 | 58 | 18 | 6 | ||
| M8 | 1.25 | 24 | 5.95 | 58 | 24 | 6 | ||
| M10 | 1.5 | 20 | 7.8 | 64 | 23 | 8 | ||
| M12 | 1.75 | 24 | 9 | 73 | 26 | 10 | ||
| M16 | 2 | 32 | 11.8 | 84 | 35 | 12 | 4 | |
| M20 | 2.5 | 40 | 15 | 105 | 43 | 16 | 5 | |
Funkce a příklady používání
More Information
● Small diameter threading is possible from M1.4 x 0.3 (pilot hole diameter Ø 1.1 mm).
● The processing time is reduced since high speed cutting is possible.
● Since the cutting length is short (3 threads), it does not apply cutting stress.
● The effective thread can be cut all the way to the corners of the blind hole.
■Misumi Threading Cutter Product CNC Program Download Services
