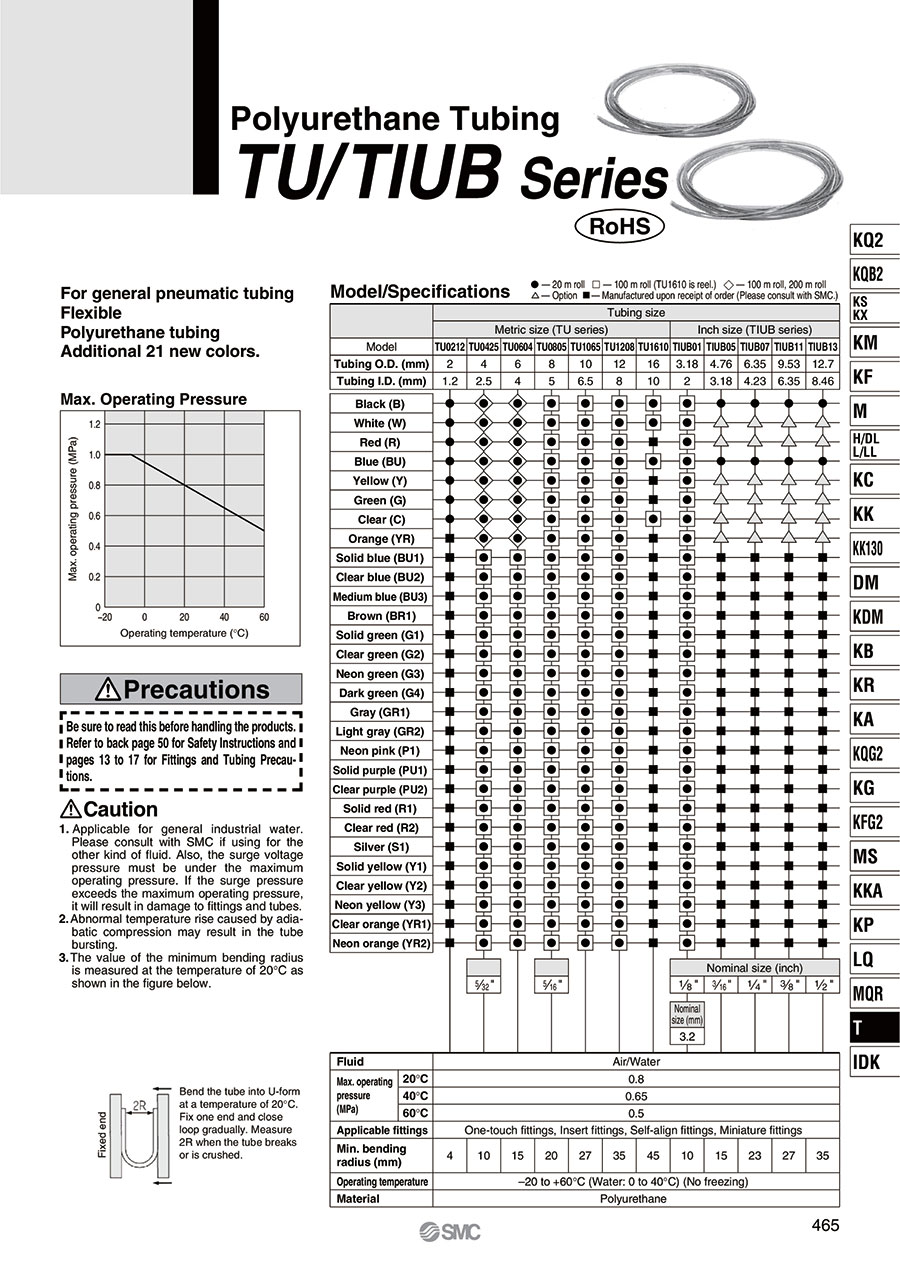

Polyurethane Tubing TU / TIUB Series(Seznam čísel dílů: stránka 3)
Pozor
- Product pictures are representations.
Číslo dílu:
návrhy.Informace o produktu
Specifications Of Polyurethane Tubing TU/TIUB Series
Appearance of Polyurethane Tubing TU/TIUB Series
List Of Colors
- B: Black (opaque)
- W: White (opaque)
- R: Red (translucent)
- BU: Blue (translucent)
- Y: Yellow (opaque)
- G: Green (opaque)
- C: Clear (material color)
- YR: Orange (opaque)
- BU1: Solid blue (opaque)
- BU2: Clear blue (translucent)
- BU3: Medium blue (opaque)
- BR1: Brown (opaque)
- G1: Solid green (opaque)
- G2: Clear green (translucent)
- G3: Neon green (opaque)
- G4: Dark green (opaque)
- GR1: Gray (opaque)
- GR2: Light gray (opaque)
- P1: Neon pink (opaque)
- PU1: Solid purple (opaque)
- PU2: Clear purple (translucent)
- R1: Solid red (opaque)
- R2: Clear red (translucent)
- S1: Silver (opaque)
- Y1: Solid yellow (opaque)
- Y2: Clear yellow (translucent)
- Y3: Neon yellow (opaque)
- YR1: Clear orange (translucent)
- YR2: Neon orange (opaque)
Series List
| - | Tubing Size | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Metric size (TU series) | Inch size (TIUB series) | |||||||||||
| Nominal | TU0212 | TU0425 | TU0604 | TU0805 | TU1065 | TU1208 | TU1610 | TIUB01 | TIUB05 | TIUB07 | TIUB11 | TIUB13 |
| Outer diameter (mm) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 3.18 | 4.76 | 6.35 | 9.53 | 12.7 |
| Inner diameter (mm) | 1.2 | 2.5 | 4 | 5 | 6.5 | 8 | 10 | 2 | 3.18 | 4.23 | 6.35 | 8.46 |
Specifications
| Fluid | Air, water | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maximum operating pressure MPa | 20°C | 0.8 | |||||||||||
| 40°C | 0.65 | ||||||||||||
| 60°C | 0.5 | ||||||||||||
| Applicable fittings | One-touch fittings, insert fittings, miniature fittings | ||||||||||||
| Minimum bending radius mm | 4 | 10 | 15 | 20 | 27 | 35 | 45 | 10 | 15 | 23 | 27 | 35 | |
| Operating temperature | -20 to +60°C, Water: 0 to 40°C (No freezing) | ||||||||||||
| Material | Polyurethane | ||||||||||||
Maximum operating pressure
Bend the tube into a U shape at a temperature of 20°C. Fix one end and close the loop gradually. Measure 2R when the tube breaks or is crushed.
Caution
- 1. Applicable for general industrial water. Please consult with SMC if using other kinds of fluid. Also, the surge pressure must not exceed the maximum operating pressure. If the surge pressure exceeds the maximum operating pressure, it will result in damage to fittings and tubes.
- 2. Abnormal temperature rise caused by adiabatic compression may result in the tube bursting.
- 3. The value of the minimum bending radius is measured at a temperature of 20°C as shown above.
Seznam čísel dílů
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
98.16 € ( 116.81 € ) | 45 pracovních dnů |
435.94 € ( 518.77 € ) | 63 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
103.58 € ( 123.26 € ) | 11 pracovních dnů |
463.31 € ( 551.34 € ) | 27 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 45 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
103.58 € ( 123.26 € ) | 29 pracovních dnů |
463.31 € ( 551.34 € ) | 28 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
103.58 € ( 123.26 € ) | 11 pracovních dnů |
463.31 € ( 551.34 € ) | 28 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
9.27 €6.12 € ( 7.28 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
103.58 € ( 123.26 € ) | 11 pracovních dnů |
463.31 € ( 551.34 € ) | 28 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 29 pracovních dnů |
9.27 €6.12 € ( 7.28 € ) | 4 pracovních dnů |
45.90 €30.29 € ( 36.05 € ) | 4 pracovních dnů |
103.58 € ( 123.26 € ) | 29 pracovních dnů |
463.31 € ( 551.34 € ) | 28 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
9.27 € ( 11.03 € ) | 4 pracovních dnů |
45.90 € ( 54.62 € ) | 4 pracovních dnů |
Podrobné údaje
Základní informace
[Features]
・ Flexible.
・ Polyurethane tube.
・ Added 21 new colors.
[Applications]
・ For general pneumatic piping.
Pozor
- Product pictures are representations.
