SKF Y-Pillow Block Unit with Long Base, Gray Cast Iron, Grub Screw Fixing and Flingers

Podmínky filtrování

Shaft Bore Dia. d(mm)
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 60
- 65
- 70
- 80
- 100
Customs tariff weight(kg)
- 0.493
- 0.564
- 0.576
- 0.743
- 0.758
- 1.066
- 1.511
- 1.784
- 1.836
- 2.109
- 2.612
- 4.164
- 4.685
- 6.291
- 8.592
- 17.661
Unit height H(mm)
- 57
- 64.5
- 70
- 82
- 93
- 99
- 107
- 114
- 137.5
- 150
- 155.5
- 175.5
- 225.5
Center hole distance J(mm)
- 97
- 102
- 102.5
- 117.5
- 126
- 135.5
- 136.5
- 143.5
- 157
- 190.5
- 203
- 210
- 232
- 308
Unit code
S1(mm)
- 15.9
- 18.3
- 19.8
- 22.2
- 25.4
- 30.2
- 32.6
- 39.7
- 42.9
- 47.6
- 63.4
H2(mm)
- 14
- 16
- 17
- 18
- 19
- 21
- 22
- 26.5
- 27
- 29
- 30
- 38
Unit width A(mm)
- 32
- 34
- 36
- 38
- 40
- 45
- 48
- 49
- 54
- 60
- 65
- 72
- 78
- 95
N1(mm)
- 11.5
- 13
- 14
- 17
- 18
- 22
- 25
- 26
Unit length L(mm)
- 127
- 130
- 140
- 152
- 160
- 175
- 184
- 187
- 203
- 240
- 258
- 266
- 292
- 380
A1(mm)
- 18
- 21
- 22
- 23
- 24
- 25
- 27
- 30
- 31
- 32
- 34
- 42
- 44
- 46
- 50
- 57
Base height to shaft center H1/L1(mm)
- 30.2
- 33.3
- 36.5
- 42.9
- 47.6
- 49.2
- 54
- 57.2
- 69.9
- 76.2
- 79.4
- 88.9
- 115
Bearing code
Model series
- SY..TF
- SYJ..TF
Protection cap
B(mm)
- 27.4
- 31
- 34.1
- 38.1
- 42.9
- 49.2
- 51.6
- 65.1
- 68.3
- 69.9
- 77.8
- 98.4
Width/diameter of fixing hole N(mm)
- 19.5
- 20.5
- 21
- 21.5
- 22.5
- 23.5
- 24.5
- 25.5
- 26
- 29.5
- 30
- 35
- 48
G(mm)
- 10
- 12
- 14
- 16
- 20
- 24
Speed limit in rpm
- 1900
- 2400
- 2800
- 3000
- 3400
- 4000
- 4300
- 4800
- 5300
- 6300
- 7000
- 8500
- 9500
Fatigue limit load Pu(kN)
- 0.2
- 0.28
- 0.335
- 0.475
- 0.655
- 0.8
- 0.915
- 0.98
- 1.53
- 1.7
- 1.86
- 2.16
- 3.35
Type
Odhadované dodací dny
- Vše
- V rámci 5 pracovních dnů
- V rámci 10 pracovních dnů
- V rámci 21 pracovních dnů
- V rámci 65 pracovních dnů

SKF

SKF Y-Pillow Block Unit with Long Base, Gray Cast Iron, Grub Screw Fixing and Flingers

Katalog

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 16 návrhy.

Seznam čísel dílů
Podrobné údaje
Katalog

Seznam čísel dílů

Počet položek

Číslo dílu

Shaft Bore Dia. d

(mm)

Basic Load Rating, Dynamic Rating

(N)

Basic Load Rating, Static Rating

(N)

Customs tariff weight

(kg)

Unit height H

(mm)

Center hole distance J

(mm)

Unit code

(mm)

Unit width A

(mm)

Unit length L

(mm)

Base height to shaft center H1/L1

(mm)

Bearing code

Model series

Protection cap

(mm)

Width/diameter of fixing hole N

(mm)

Speed limit in rpm

Fatigue limit load Pu

(kN)

Minimální objednací množství

15	9560	4750	0.493	57	97	SY 503 M	15.9	14	32	11.5	127	18	30.2	YAR 203/15-2F	SY..TF	-	27.4	20.5	10	9500	0.2	1 kusů
20	12700	6550	0.576	64.5	97	SY 504 M	18.3	14	32	11.5	127	21	33.3	YAR 204-2F	SY..TF	ECY 204	31	20.5	10	8500	0.28	1 kusů
25	14000	7800	0.743	70	102	SY 505 M	19.8	16	36	11.5	130	22	36.5	YAR 205-2F	SY..TF	ECY 205	34.1	19.5	10	7000	0.335	1 kusů
30	19500	11200	1.066	82	117.5	SY 506 M	22.2	17	40	14	152	25	42.9	YAR 206-2F	SY..TF	ECY 206	38.1	23.5	12	6300	0.475	1 kusů
35	25500	15300	1.511	93	126	SY 507 M	25.4	19	45	14	160	27	47.6	YAR 207-2F	SY..TF	ECY 207	42.9	21	12	5300	0.655	1 kusů
40	30700	19000	1.836	99	135.5	SY 508 M	30.2	19	48	14	175	30	49.2	YAR 208-2F	SY..TF	ECY 208	49.2	24.5	12	4800	0.8	1 kusů
45	33200	21600	2.109	107	143.5	SY 509 M	30.2	21	48	14	187	32	54	YAR 209-2F	SY..TF	ECY 209	49.2	22.5	12	4300	0.915	1 kusů
50	35100	23200	2.612	114	157	SY 510 M	32.6	22	54	18	203	34	57.2	YAR 210-2F	SY..TF	ECY 210	51.6	26	16	4000	0.98	1 kusů
60	52700	36000	4.164	137.5	190.5	SY 512 M	39.7	26.5	60	18	240	42	69.9	YAR 212-2F	SY..TF	ECY 212	65.1	29.5	16	3400	1.53	1 kusů
65	57200	40000	4.685	150	203	SY 513 M	42.9	29	65	22	258	44	76.2	YAR 213-2F	SY..TF	ECY 213	68.3	35	20	3000	1.7	1 kusů
20	12700	6550	0.564	64.5	97	SYJ 504	18.3	14	34	13	127	23	33.3	YAR 204-2F	SYJ..TF	-	31	21	10	8500	0.28	1 kusů
25	14000	7800	0.758	70	102.5	SYJ 505	19.8	16	38	13	140	24	36.5	YAR 205-2F	SYJ..TF	-	34.1	21.5	10	7000	0.335	1 kusů
40	30700	19000	1.784	99	136.5	SYJ 508	30.2	18	49	17	184	31	49.2	YAR 208-2F	SYJ..TF	-	49.2	25.5	14	4800	0.8	1 kusů
70	62400	45000	6.291	155.5	210	SYJ 514	39.7	27	72	25	266	46	79.4	YAR 214-2F	SYJ..TF	-	69.9	30	20	2800	1.86	1 kusů
80	72800	53000	8.592	175.5	232	SYJ 516	47.6	30	78	25	292	50	88.9	YAR 216-2F	SYJ..TF	-	77.8	35	20	2400	2.16	1 kusů
100	124000	93000	17.661	225.5	308	SYJ 520	63.4	38	95	26	380	57	115	YAR 220-2F	SYJ..TF	-	98.4	48	24	1900	3.35	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

33.17 € ( 39.47 € )	5 pracovních dnů
28.69 € ( 34.14 € )	5 pracovních dnů
30.57 € ( 36.38 € )	5 pracovních dnů
39.78 € ( 47.34 € )	21 pracovních dnů
46.22 € ( 55.00 € )	5 pracovních dnů
53.40 € ( 63.55 € )	10 pracovních dnů
61.23 € ( 72.86 € )	5 pracovních dnů
71.62 € ( 85.23 € )	5 pracovních dnů
118.35 € ( 140.84 € )	5 pracovních dnů
146.62 € ( 174.48 € )	5 pracovních dnů
31.55 € ( 37.54 € )	5 pracovních dnů
29.78 € ( 35.44 € )	65 pracovních dnů
48.38 € ( 57.57 € )	5 pracovních dnů
209.23 € ( 248.98 € )	5 pracovních dnů
287.86 € ( 342.55 € )	5 pracovních dnů
444.42 € ( 528.86 € )	5 pracovních dnů

Podrobné údaje

Základní informace

Základní informace

[Specifications]
・Bearing Unit, Type: Pillow Type
・Unit Body Material: Material Cast Iron

Based on sealed deep groove ball bearings, but have a convex outer ring and in most cases an extended inner ring with a specific locking device, enabling quick and easy mounting onto the shaft.

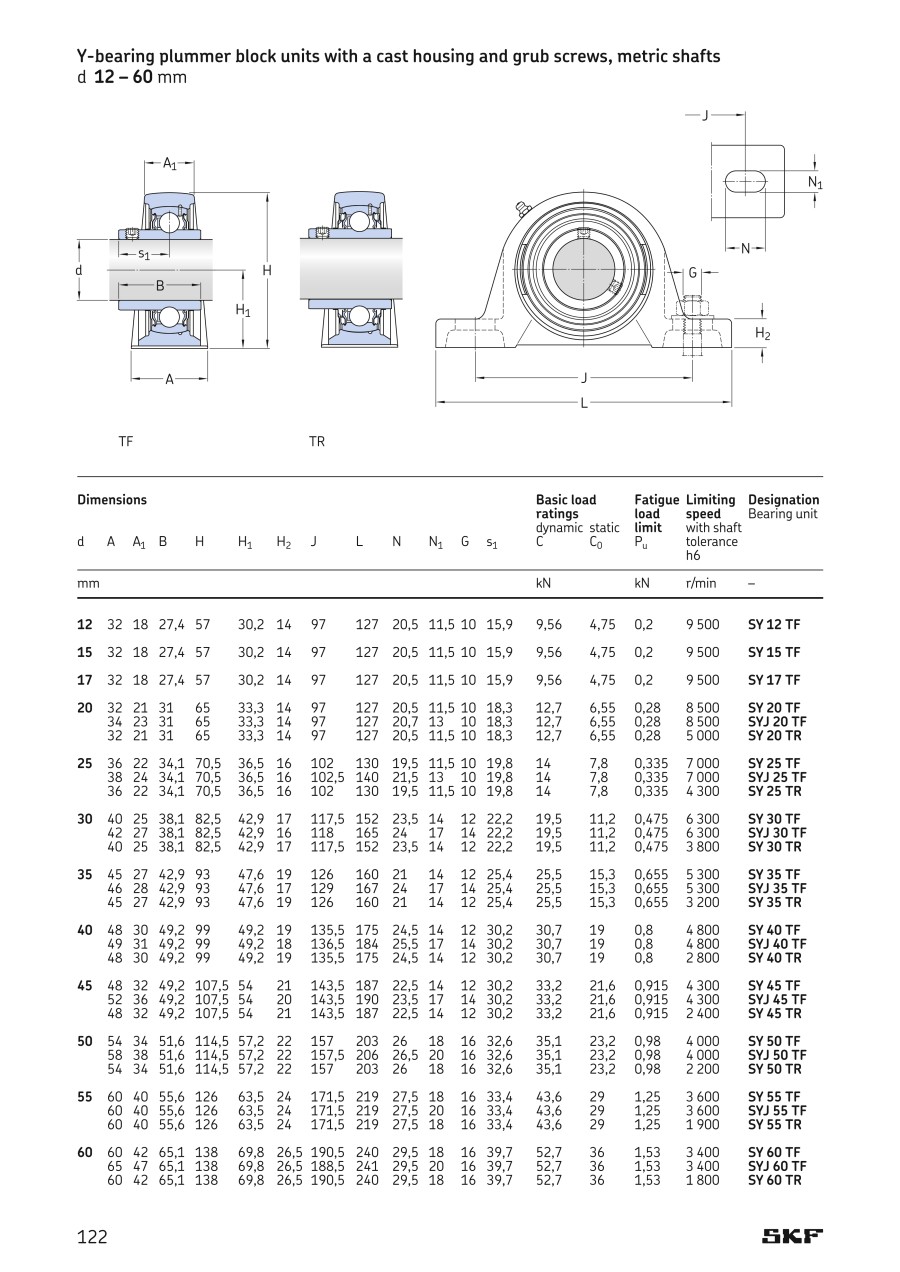

Katalog
