Flat Handwheels(Seznam čísel dílů: stránka 2)

Přesunutím myši nad obrázek ho zvětšíte

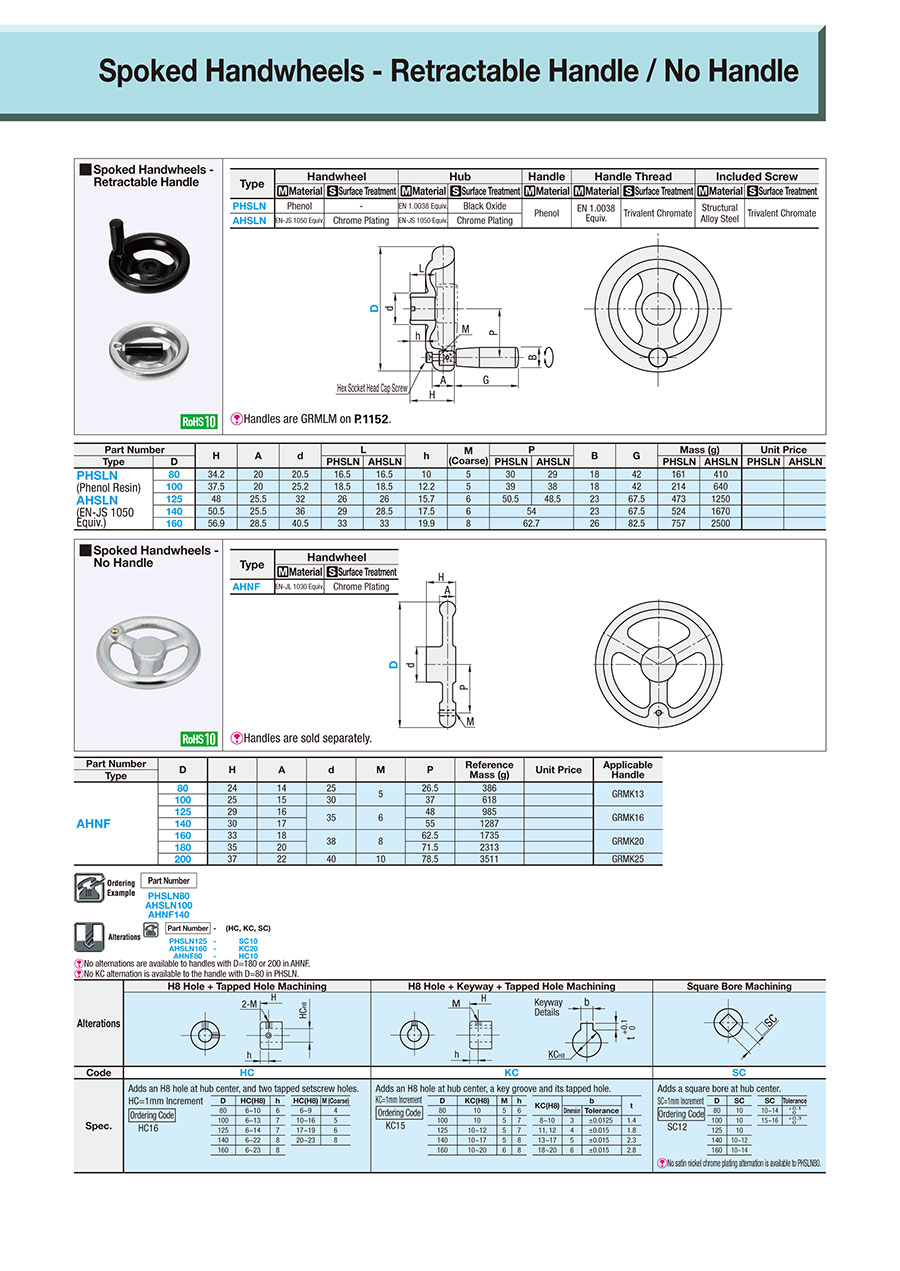

KatalogStr. 2-1156

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 99 návrhy.

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje
Katalog

Obrysový výkres a tabulka specifikací

Dimensional Drawing

[ ! ] Handles are sold separately.

Type	Handwheel
Type	Material	Surface Treatment
AHNF	EN-JL 1030 Equiv.	Chrome Plating

Specification Table

Part Number

AHNF140

Part Number	D	H	A	d	M (Coarse)	P	Reference Mass (g)	Applicable Handle
Type	D	H	A	d	M (Coarse)	P	Reference Mass (g)	Applicable Handle
AHNF	80	24	14	25	5	26.5	386	GRMK13
	100	25	15	30	5	37	618	GRMK13
	125	29	16	35	6	48	985	GRMK16
	140	30	17	35	6	55	1287	GRMK16
	160	33	18	38	8	62.5	1735	GRMK20
	180	35	20	38	8	71.5	2313	GRMK20
	200	37	22	40	10	78.5	3511	GRMK25

Alterations

Part Number	—	(HC·KC·SC)
PHSLN125 AHSLN160 AHNF80	— — —	SC10 KC20 HC10

No alternations are available to handles with D = 180 or 200 in AHNF.	Set screws are not included for tapped holes.
No KC alternation is available to the handle with D = 80 in PHSLN.	The key is not included in the keyway.

Alterations

H8 Hole + Tapped Hole Machining

H8 Hole + Keyway + Tapped Hole Machining

Square Hole Machining

Code

Spec.

Adds an H8 hole at hub center and two tapped setscrew holes.

Adds an H8 hole, a key groove and a tapped hole at hub center.

Adds a square hole at hub center.

HC = 1 mm Increments
Ordering Code
　HC16

D	HC (H8)	h	HC (H8)	M (Coarse)
80	6 to 10	6	6 to 9	4
100	6 to 13	7	10 to 16	5
125	6 to 14	7	17 to 19	6
140	6 to 22	8	20 to 23	8
160	6 to 23	8

KC = 1 mm Increments
Ordering Code
　KC15

D	KC (H8)	M	h	KC (H8)	b		t
80	10	5	6	KC (H8)	Dimension	Tolerance	t
100	10	5	7	8 to 10	3	±0.0125	1.4
125	10 to 12	5	7	11·12	4	±0.015	1.8
140	10 to 17	5	8	13 to 17	5	±0.015	2.3
160	10 to 20	6	8	18 to 20	6	±0.015	2.8

SC = 1 mm Increments
Ordering Code
　SC12

D	SC	SC	Tolerance
80	10	10 to 14	+0.1 0
100	10	15 to 16	+0.3 0
125	10
140	10 to 12
160	10 to 14

[ ! ] No satin nickel chrome plating alternation is available to PHSLN80.

Seznam čísel dílů

Počet položek

Předchozí

Číslo dílu

Handle, O.D. D

(Ø)

I.D. Shaft Bore Shape

Handle Thickness

(mm)

Mounting Section, O.D.

(mm)

Round Hole Dia.

(mm)

Square Hole Size

(mm)

Tap

RoHS?

Minimální objednací množství

140	Square Hole	30	35	-	11	Not Provided	10	1 kusů
140	Square Hole	30	35	-	12	Not Provided	10	1 kusů
160	No Hole	33	38	-	-	Not Provided	10	1 kusů
160	Round Hole	33	38	6	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	7	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	8	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	9	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	10	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	11	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	12	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	13	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	14	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	15	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	16	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	17	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	18	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	19	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	20	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	21	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	22	-	Provided (2 Places)	10	1 kusů
160	Round Hole	33	38	23	-	Provided (2 Places)	10	1 kusů
160	Hole + Keyway	33	38	10	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	11	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	12	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	13	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	14	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	15	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	16	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	17	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	18	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	19	-	Provided (1 Place)	10	1 kusů
160	Hole + Keyway	33	38	20	-	Provided (1 Place)	10	1 kusů
160	Square Hole	33	38	-	10	Not Provided	10	1 kusů
160	Square Hole	33	38	-	11	Not Provided	10	1 kusů
160	Square Hole	33	38	-	12	Not Provided	10	1 kusů
160	Square Hole	33	38	-	13	Not Provided	10	1 kusů
160	Square Hole	33	38	-	14	Not Provided	10	1 kusů
180	No Hole	35	38	-	-	Not Provided	10	1 kusů
200	No Hole	37	40	-	-	Not Provided	10	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

35.22 € ( 41.91 € )	9 pracovních dnů
35.22 € ( 41.91 € )	9 pracovních dnů
21.85 € ( 26.00 € )	5 pracovních dnů
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
37.40 € ( 44.51 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
38.66 € ( 46.01 € )	Cenová nabídka
39.29 € ( 46.76 € )	Cenová nabídka
39.29 € ( 46.76 € )	Cenová nabídka
39.29 € ( 46.76 € )	Cenová nabídka
39.29 € ( 46.76 € )	Cenová nabídka
39.29 € ( 46.76 € )	Cenová nabídka
29.26 € ( 34.82 € )	5 pracovních dnů
37.52 € ( 44.65 € )	5 pracovních dnů

Předchozí

Podrobné údaje

Základní informace

Základní informace

[Features] A flat handwheel. -The handle material is EN-JL 1030 Equiv. The surface treatment of the handle is chrome plated.
