Lead Screws / Right and Left-Hand Thread / Center h7 / One End Stepped / One End Double Stepped DIN 103(Seznam čísel dílů: stránka 2)

Podmínky filtrování

Surface Treatment
Thread Nominal D(φ)
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 28
- 32
- 36
- 40
- 50
Pitch(mm)
- 2
- 3
- 4
- 5
- 6
- 8
Shaft Overall Length L(mm)
[80–1200/1mm jednotek]
Incomplete Thread Section Tolerance
- Not Provided
- Provided (h7)
E(mm)
[4–39/1mm jednotek]
F(mm)
[2–280/1mm jednotek]
G(mm)
[0–280/1mm jednotek]
Q(mm)
- 7
- 8
- 9
- 10
- 12
- 14
- 15
- 16
- 17
- 20
- 25
- 30
- 35
- 40
R(mm)
- 7
- 8
- 9
- 10
- 12
- 14
- 15
- 16
- 17
- 20
- 25
- 30
- 35
- 40
S(mm)
[2–280/1mm jednotek]
T(mm)
[2–280/1mm jednotek]
V(mm)
- 7
- 8
- 9
- 10
- 12
- 14
- 15
- 16
- 17
- 20
- 25
- 30
- 35
- 40
X(mm)
[50–596/1mm jednotek]
Type
CAD
- 2D
- 3D
Odhadované dodací dny
- Vše
- V rámci 7 pracovních dnů
- V rámci 12 pracovních dnů

MISUMI

Lead Screws / Right and Left-Hand Thread / Center h7 / One End Stepped / One End Double Stepped DIN 103(Seznam čísel dílů: stránka 2)

KatalogStr. 1-803

Pozor

Please check the content on our website as the PDF does not contain the most up-to-date information.

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 90 návrhy.

Obrysový výkres a tabulka specifikací
Seznam čísel dílů
Podrobné údaje
Katalog

Obrysový výkres a tabulka specifikací

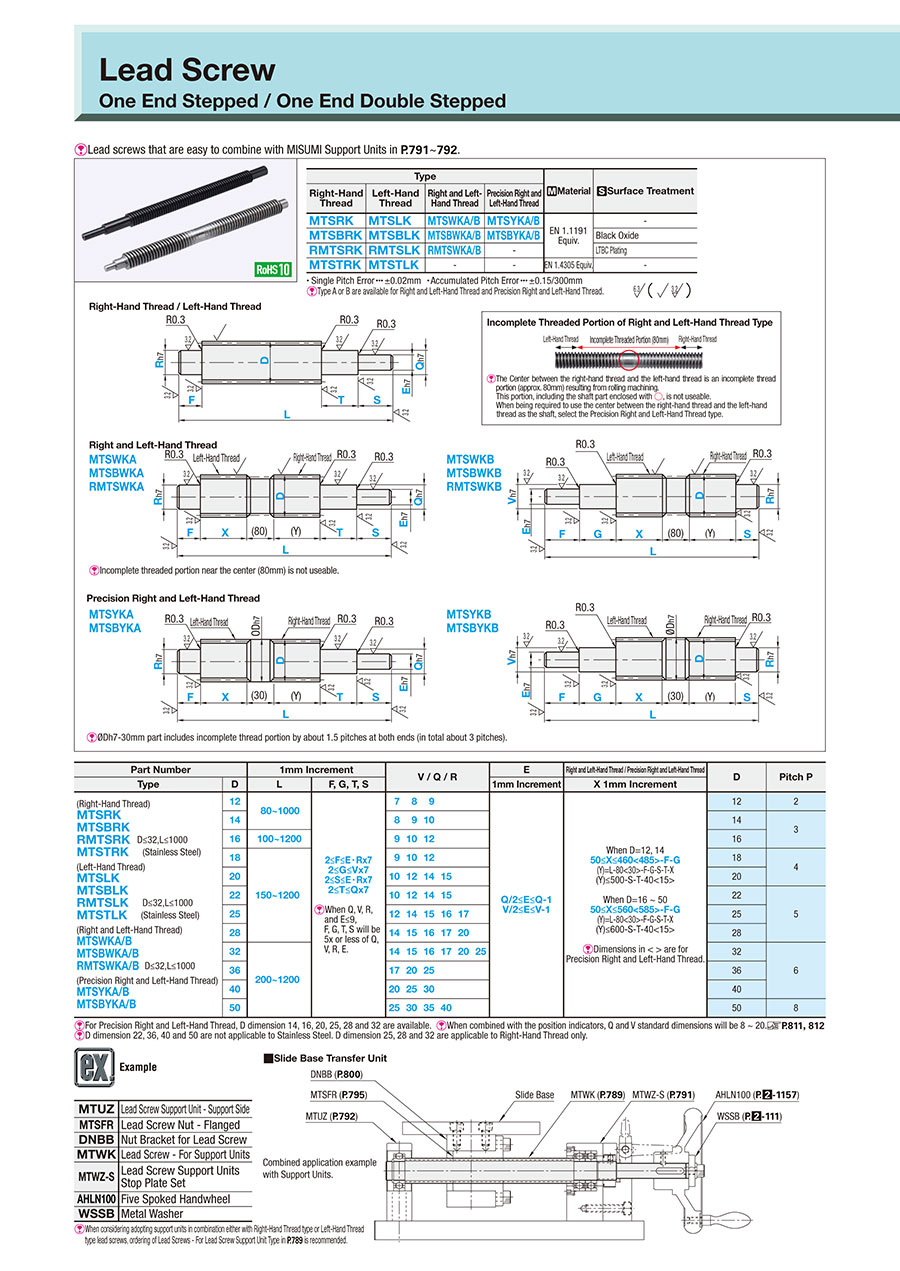

Lead Screws/Right and Left-Hand Thread/Center h7/One End Stepped/One End Double Stepped:Related Image

Type		Material	Surface Treatment
Right and Left-Hand Thread	Precision Right and Left-Hand Thread	Material	Surface Treatment
MTSWKA/B	MTSYKA/B	EN 1.1191 Equiv.	-
MTSBWKA/B	MTSBYKA/B		Black Oxide
RMTSWKA/B	-		LTBC Plating

• Single Pitch Error ••• ±0.02mm • Accumulated Pitch Error ••• ±0.15/300mm
Type A or B are available for Right and Left-Hand Thread and Precision Right and Left-Hand Thread.

Specifications

Part Number	-	L	-	F	-	R	-	T	-	Q	-	S	-	E	-	X
MTSWKA16	-	456	-	F37	-	R10	-	T20	-	Q12	-	S10	-	E9	-	X150

Part Number	-	L	-	F	-	E	-	G	-	V	-	S	-	R	-	X
MTSBWKB20	-	582	-	F10	-	E10	-	G15	-	V12	-	S25	-	R15	-	X200

Part Number		1mm Increment		V / Q / R						E	Right and Left-Hand Thread / Precision Right and Left-Hand Thread	D	Pitch P
Type	D	L	F, G, T, S	V / Q / R						1mm Increment	X 1mm Increment	D	Pitch P
(Right and Left-Hand Thread) MTSWKA/B MTSBWKA/B RMTSWKA/B D≤32,L≤1000 (Precision Right and Left-Hand Thread) MTSYKA/B MTSBYKA/B	12	80~1000	2≤F≤E, Rx7 2≤G≤Vx7 2≤S≤E, Rx7 2≤T≤Qx7 When Q, V, R, and E≤9, F, G, T, S will be 5x or less of Q, V, R, E.	7	8	9				Q/2≤E≤Q-1 V/2≤E≤V-1	When D=12, 14 50≤X≤460<485>-F-G (Y)=L-80<30>-F-G-S-T-X (Y)≤500-S-T-40<15> When D=16 ~ 50 50≤X≤560<585>-F-G (Y)=L-80<30>-F-G-S-T-X (Y)≤600-S-T-40<15> Dimensions in < > are for Precision Right and Left-Hand Thread.	12	2
	14	80~1000		8	9	10						14	3
	16	100~1200		9	10	12						16	3
	18	150~1200		9	10	12						18	4
	20			10	12	14	15					20	4
	22			10	12	14	15					22	5
	25			12	14	15	16	17				25	5
	28			14	15	16	17	20				28	5
	32	200~1200		14	15	16	17	20	25			32	6
	36			17	20	25						36	6
	40			20	25	30						40	6
	50			25	30	35	40					50	8

For Precision Right and Left-Hand Thread, D dimension 14, 16, 20, 25, 28 and 32 are available. When combined with the position indicators, Q and V standard dimensions will be 8 ~ 20. Here, 812
