GANTER

Flanged drill bushes / bore H7 / steel / DIN 172, DIN 179(Seznam čísel dílů: stránka 5)

Klepnutím na obrázek zobrazíte zvětšený náhled

Katalog

Číslo dílu:

Nebyly nalezeny žádné nevyřízené. 1,116 návrhy.

Informace o produktu
Seznam čísel dílů
Podrobné údaje
Katalog

Informace o produktu

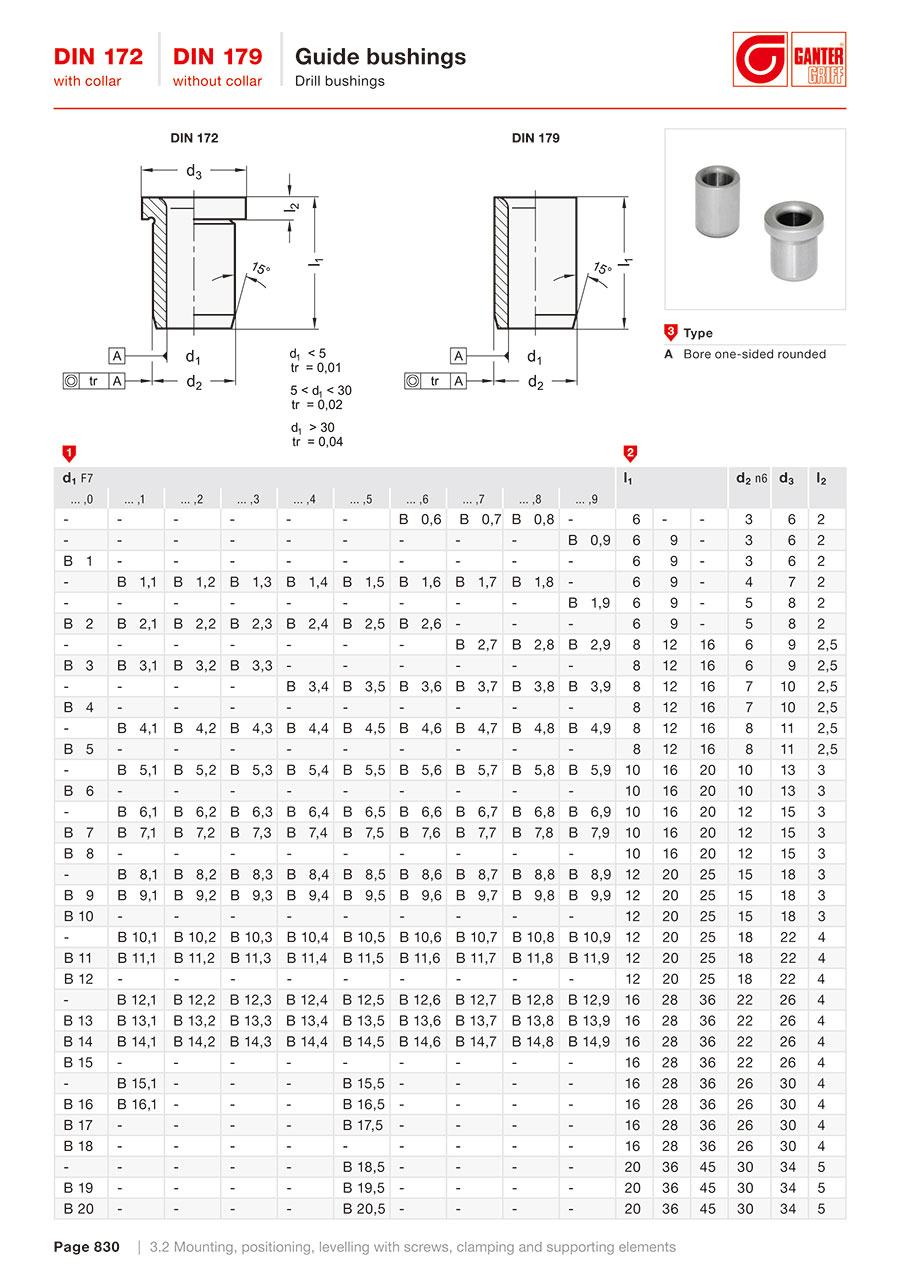

Guide Bushings, Drill Bushings / DIN 172 with Collar / DIN 179 without Collar

Information

Guide bushings DIN 172 / DIN 179 are characterized by the tight dimensional and positional tolerances in connection with the hardened and finely machined surface. As a result, they are suitable for extremely universal use in many applications.
Holes with tolerance H7 are recommended for installing the bushings. In connection with the outer diameter of the bushing with a tolerance of n6, use of a transition adapter is recommended.
For mounting bushings with tolerance n6, a hole with tolerance H7 corresponding to the external diameter is usually provided.

see also...
• Guide bushings GN 172.1 (with conical bore)
• Guide bushings GN 179.1 (with conical bore)
• Guide pins GN 771.1
• Indexing plungers GN 817.3 (for precision locating)
• Indexing plungers GN 817.5 (for precision locating)

How to Order

How to order (with collar)	1	d₁
	2	l₁
	3	Type

How to order (without collar)	1	d₁
	2	l₁
	3	Type

Specification

• Steel
Hardened (HRC 62 ±2)
• Fit sizes d₁, d₂ ground
• ISO-Fundamental tolerances
• RoHS compliant

On Request

• Other bores d₁
• Bore d₁ both-sided rounded (Type B)

Dimensions


d₁ F7										l₁			d₂ n6	d₃	l₂
... ,0	... ,1	... ,2	... ,3	... ,4	... ,5	... ,6	... ,7	... ,8	... ,9
-	-	-	-	-	-	B 0,6	B 0,7	B 0,8	-	6	-	-	3	6	2
-	-	-	-	-	-	-	-	-	B 0,9	6	9	-	3	6	2
B 1	-	-	-	-	-	-	-	-	-	6	9	-	3	6	2
-	B 1,1	B 1,2	B 1,3	B 1,4	B 1,5	B 1,6	B 1,7	B 1,8	-	6	9	-	4	7	2
-	-	-	-	-	-	-	-	-	B 1,9	6	9	-	5	8	2
B 2	B 2,1	B 2,2	B 2,3	B 2,4	B 2,5	B 2,6	-	-	-	6	9	-	5	8	2
-	-	-	-	-	-	-	B 2,7	B 2,8	B 2,9	8	12	16	6	9	2,5
B 3	B 3,1	B 3,2	B 3,3	-	-	-	-	-	-	8	12	16	6	9	2,5
-	-	-	-	B 3,4	B 3,5	B 3,6	B 3,7	B 3,8	B 3,9	8	12	16	7	10	2,5
B 4	-	-	-	-	-	-	-	-	-	8	12	16	7	10	2,5
-	B 4,1	B 4,2	B 4,3	B 4,4	B 4,5	B 4,6	B 4,7	B 4,8	B 4,9	8	12	16	8	11	2,5
B 5	-	-	-	-	-	-	-	-	-	8	12	16	8	11	2,5
-	B 5,1	B 5,2	B 5,3	B 5,4	B 5,5	B 5,6	B 5,7	B 5,8	B 5,9	10	16	20	10	13	3
B 6	-	-	-	-	-	-	-	-	-	10	16	20	10	13	3
-	B 6,1	B 6,2	B 6,3	B 6,4	B 6,5	B 6,6	B 6,7	B 6,8	B 6,9	10	16	20	12	15	3
B 7	B 7,1	B 7,2	B 7,3	B 7,4	B 7,5	B 7,6	B 7,7	B 7,8	B 7,9	10	16	20	12	15	3
B 8	-	-	-	-	-	-	-	-	-	10	16	20	12	15	3
-	B 8,1	B 8,2	B 8,3	B 8,4	B 8,5	B 8,6	B 8,7	B 8,8	B 8,9	12	20	25	15	18	3
B 9	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	12	20	25	15	18	3
B 10	-	-	-	-	-	-	-	-	-	12	20	25	15	18	3
-	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	12	20	25	18	22	4
B 11	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	12	20	25	18	22	4
B 12	-	-	-	-	-	-	-	-	-	12	20	25	18	22	4
-	B 12,1	B 12,2	B 12,3	B 12,4	B 12,5	B 12,6	B 12,7	B 12,8	B 12,9	16	28	36	22	26	4
B 13	B 13,1	B 13,2	B 13,3	B 13,4	B 13,5	B 13,6	B 13,7	B 13,8	B 13,9	16	28	36	22	26	4
B 14	B 14,1	B 14,2	B 14,3	B 14,4	B 14,5	B 14,6	B 14,7	B 14,8	B 14,9	16	28	36	22	26	4
B 15	-	-	-	-	-	-	-	-	-	16	28	36	22	26	4
-	B 15,1	-	-	-	B 15,5	-	-	-	-	16	28	36	26	30	4
B 16	B 16,1	-	-	-	B 16,5	-	-	-	-	16	28	36	26	30	4
B 17	-	-	-	-	B 17,5	-	-	-	-	16	28	36	26	30	4
B 18	-	-	-	-	-	-	-	-	-	16	28	36	26	30	4
-	-	-	-	-	B 18,5	-	-	-	-	20	36	45	30	34	5
B 19	-	-	-	-	B 19,5	-	-	-	-	20	36	45	30	34	5
B 20	-	-	-	-	B 20,5	-	-	-	-	20	36	45	30	34	5


d₁ F7										l₁			d₂ n6	d₃	l₂
... ,0	... ,1	... ,2	... ,3	... ,4	... ,5	... ,6	... ,7	... ,8	... ,9
B 21	-	-	-	-	B 21,5	-	-	-	-	20	36	45	30	34	5
B 22	-	-	-	-	-	-	-	-	-	20	36	45	30	34	5
-	-	-	-	-	B 22,5	-	-	-	-	20	36	45	35	39	5
B 23	-	-	-	-	B 23,5	-	-	-	-	20	36	45	35	39	5
B 24	-	-	-	-	B 24,5	-	-	-	-	20	36	45	35	39	5
B 25	-	-	-	-	B 25,5	-	-	-	-	20	36	45	35	39	5
B 26	-	-	-	-	-	-	-	-	-	20	36	45	35	39	5
-	-	-	-	-	B 26,5	-	-	-	-	25	45	56	42	46	5
B 27	-	-	-	-	B 27,5	-	-	-	-	25	45	56	42	46	5
B 28	-	-	-	-	B 28,5	-	-	-	-	25	45	56	42	46	5
B 29	-	-	-	-	B 29,5	-	-	-	-	25	45	56	42	46	5
B 30	-	-	-	-	-	-	-	-	-	25	45	56	42	46	5
-	-	-	-	-	B 30,5	-	-	-	-	25	45	56	48	52	5
B 31	-	-	-	-	B 31,5	-	-	-	-	25	45	56	48	52	5
B 32	-	-	-	-	B 32,5	-	-	-	-	25	45	56	48	52	5
B 33	-	-	-	-	B 33,5	-	-	-	-	25	45	56	48	52	5
B 34	-	-	-	-	B 34,5	-	-	-	-	25	45	56	48	52	5
B 35	-	-	-	-	-	-	-	-	-	25	45	56	48	52	5
B 36	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5
B 37	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5
B 38	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5
B 39	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5
B 40	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5
B 41	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5
B 42	-	-	-	-	-	-	-	-	-	30	56	67	55	59	5

Seznam čísel dílů

Počet položek

Předchozí

...

Další

Číslo dílu

Diameter d1

Length l1

Type

d1 1

Form

Weight

(kg)

Minimální objednací množství

B 9,5	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9,5	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9,5	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9,6	15	12	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.011	1 kusů
B 9,6	15	20	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.018	1 kusů
B 9,6	15	25	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.022	1 kusů
B 9,7	15	12	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.011	1 kusů
B 9,7	15	20	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.017	1 kusů
B 9,7	15	25	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.021	1 kusů
B 9,8	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9,8	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9,8	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9,9	15	12	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.011	1 kusů
B 9,9	15	20	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.017	1 kusů
B 9,9	15	25	A, Bore one-sided rounded	3	B 9	18	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	-	0.020	1 kusů
B 9	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 9	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,1	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,1	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,1	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,2	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,2	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,2	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,3	18	12	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.019	1 kusů
B 10,3	18	20	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.030	1 kusů
B 10,3	18	25	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.036	1 kusů
B 10,4	18	12	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.019	1 kusů
B 10,4	18	20	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.030	1 kusů
B 10,4	18	25	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.038	1 kusů
B 10,5	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,5	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,5	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10,6	18	12	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.019	1 kusů
B 10,6	18	20	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.029	1 kusů
B 10,6	18	25	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.036	1 kusů
B 10,7	18	12	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.019	1 kusů
B 10,7	18	20	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.030	1 kusů
B 10,7	18	25	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.036	1 kusů
B 10,8	18	12	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.018	1 kusů
B 10,8	18	20	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.028	1 kusů
B 10,8	18	25	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.034	1 kusů
B 10,9	18	12	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.018	1 kusů
B 10,9	18	20	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.032	1 kusů
B 10,9	18	25	A, Bore one-sided rounded	4	-	22	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	-	0.036	1 kusů
B 10	-	12	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10	-	20	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 10	-	25	A, Bore one sided	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1 kusů
B 11,1	18	12	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.018	1 kusů
B 11,1	18	20	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.028	1 kusů
B 11,1	18	25	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.034	1 kusů
B 11,2	18	12	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.018	1 kusů
B 11,2	18	20	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.028	1 kusů
B 11,2	18	25	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.034	1 kusů
B 11,3	18	12	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.018	1 kusů
B 11,3	18	20	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.028	1 kusů
B 11,3	18	25	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.033	1 kusů
B 11,4	18	12	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.017	1 kusů
B 11,4	18	20	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.027	1 kusů
B 11,4	18	25	A, Bore one-sided rounded	4	B 11	22	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	-	0.033	1 kusů

Jednotková cena (bez DPH)(Jednotková cena včetně DPH)	Standardní datum odeslání

5.68 €2.27 € ( 2.70 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.06 €4.02 € ( 4.78 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
5.70 €2.28 € ( 2.71 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.10 €4.04 € ( 4.81 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
5.70 €2.28 € ( 2.71 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.10 €4.04 € ( 4.81 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
5.68 €2.27 € ( 2.70 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.06 €4.02 € ( 4.78 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
5.70 €2.28 € ( 2.71 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.10 €4.04 € ( 4.81 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
5.68 € ( 6.76 € )	7 pracovních dnů
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.06 € ( 11.97 € )	7 pracovních dnů
6.38 € ( 7.59 € )	7 pracovních dnů
7.16 € ( 8.52 € )	7 pracovních dnů
10.88 € ( 12.95 € )	7 pracovních dnů
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.16 € ( 8.52 € )	4 pracovních dnů
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 € ( 7.59 € )	7 pracovních dnů
7.20 € ( 8.57 € )	3 pracovních dnů
10.88 € ( 12.95 € )	3 pracovních dnů
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
5.68 € ( 6.76 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 € ( 7.59 € )	7 pracovních dnů
10.06 € ( 11.97 € )	7 pracovních dnů
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
6.38 €2.55 € ( 3.03 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
7.18 €2.87 € ( 3.42 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den
10.88 €4.35 € ( 5.18 € )	Skladová položka: 1 pracovní denK dispozici odeslání ve stejný den

Předchozí

...

Další

Podrobné údaje

Základní informace

Základní informace

The dimensions listed in this standard sheet are merely a selection of the (currently withdrawn) DIN standards.
For applications involving positioning, we recommend the combination with the GN 771.1 guide pins.
For mounting bushings with tolerance n6, a hole with tolerance H7 corresponding to the external diameter is usually provided.

Katalog

Products homepage

Katalog (rozvržení na 2 stránky)
