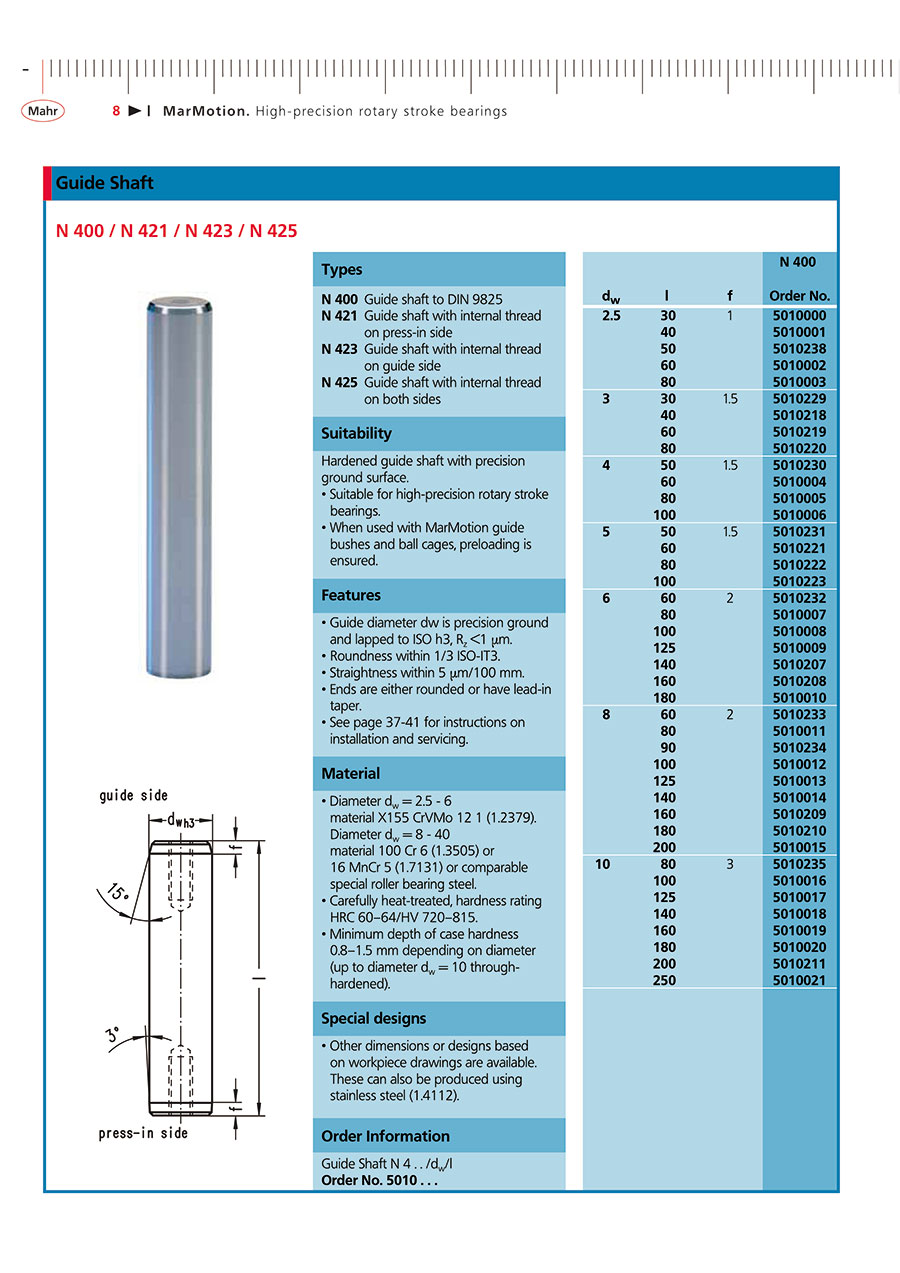

Guide Shaft(Seznam čísel dílů: stránka 2)
Číslo dílu:
návrhy.Informace o produktu
Guide Shaft N 400
Product Information
Types
N 400 Guide shaft to DIN 9825
Suitability
Hardened guide shaft with precision ground surface.
• Suitable for high-precision rotary stroke bearings.
• When used with MarMotion guide bushes and ball cages, preloading is ensured.
• Suitable for high-precision rotary stroke bearings.
• When used with MarMotion guide bushes and ball cages, preloading is ensured.
Features
• Guide diameter dw is precision ground and lapped to ISO h3, Rz <1 μm.
• Roundness within 1/3 ISO-IT3.
• Straightness within 5 μm/100 mm.
• Ends are either rounded or have lead-in taper.
• See page 37-41 for instructions on installation and servicing.
• Roundness within 1/3 ISO-IT3.
• Straightness within 5 μm/100 mm.
• Ends are either rounded or have lead-in taper.
• See page 37-41 for instructions on installation and servicing.
Material
• Diameter dw = 2.5 - 6
material X155 CrVMo 12 1 (1.2379).
Diameter dw = 8 - 40
material 100 Cr 6 (1.3505) or
16 MnCr 5 (1.7131) or comparable special roller bearing steel.
• Carefully heat-treated, hardness rating HRC 60–64/HV 720–815
• Minimum depth of case hardness
0.8–1.5 mm depending on diameter (up to diameter dw = 10 through hardened).
material X155 CrVMo 12 1 (1.2379).
Diameter dw = 8 - 40
material 100 Cr 6 (1.3505) or
16 MnCr 5 (1.7131) or comparable special roller bearing steel.
• Carefully heat-treated, hardness rating HRC 60–64/HV 720–815
• Minimum depth of case hardness
0.8–1.5 mm depending on diameter (up to diameter dw = 10 through hardened).
Special designs
• Other dimensions or designs based on workpiece drawings are available. These can also be produced using stainless steel (1.4112).
Order Information
Guide Shaft N 4 . . /dw/l Order No. 5010 . . .
Drawing
Specifications
| dw | l | f | Order No. |
| 2.5 | 30 | 1 | 5010000 |
| 40 | 5010001 | ||
| 50 | 5010238 | ||
| 60 | 5010002 | ||
| 80 | 5010003 | ||
| 3 | 30 | 1.5 | 5010229 |
| 40 | 5010218 | ||
| 60 | 5010219 | ||
| 80 | 5010220 | ||
| 4 | 50 | 1.5 | 5010230 |
| 60 | 5010004 | ||
| 80 | 5010005 | ||
| 100 | 5010006 | ||
| 5 | 50 | 1.5 | 5010231 |
| 60 | 5010221 | ||
| 80 | 5010222 | ||
| 100 | 5010223 | ||
| 6 | 60 | 2 | 5010232 |
| 80 | 5010007 | ||
| 100 | 5010008 | ||
| 125 | 5010009 | ||
| 140 | 5010207 | ||
| 160 | 5010208 | ||
| 180 | 5010010 | ||
| 8 | 60 | 2 | 5010233 |
| 80 | 5010011 | ||
| 90 | 5010234 | ||
| 100 | 5010012 | ||
| 125 | 5010013 | ||
| 140 | 5010014 | ||
| 160 | 5010209 | ||
| 180 | 5010210 | ||
| 200 | 5010015 | ||
| 10 | 80 | 3 | 5010235 |
| 100 | 5010016 | ||
| 125 | 5010017 | ||
| 140 | 5010018 | ||
| 160 | 5010019 | ||
| 180 | 5010020 | ||
| 200 | 5010211 | ||
| 250 | 5010021 | ||
| 12 | 80 | 3 | 5010236 |
| 100 | 5010022 | ||
| 125 | 5010023 | ||
| 140 | 5010024 | ||
| 160 | 5010025 | ||
| 180 | 5010026 | ||
| 200 | 5010212 | ||
| 250 | 5010213 | ||
| 300 | 5010027 | ||
| 14 | 100 | 3 | 5010028 |
| 125 | 5010029 | ||
| 140 | 5010030 | ||
| 160 | 5010031 | ||
| 180 | 5010032 | ||
| 220 | 5010034 | ||
| 15 | 125 | 3 | 5010036 |
| 160 | 5010038 | ||
| 180 | 5010039 | ||
| 200 | 5010040 | ||
| 16 | 100 | 3 | 5010043 |
| 125 | 5010044 | ||
| 140 | 5010045 | ||
| 160 | 5010046 | ||
| 180 | 5010047 | ||
| 200 | 5010048 | ||
| 220 | 5010049 | ||
| 250 | 5010214 | ||
| 300 | 5010215 | ||
| 350 | 5010050 | ||
| 18 | 100 | 3 | 5010051 |
| 140 | 5010053 | ||
| 160 | 5010054 | ||
| 180 | 5010056 | ||
| 200 | 5010058 | ||
| 250 | 5010060 | ||
| 300 | 5010061 | ||
| 20 | 110 | 3 | 5010237 |
| 125 | 5010074 | ||
| 140 | 5010075 | ||
| 160 | 5010076 | ||
| 180 | 5010078 | ||
| 200 | 5010080 | ||
| 250 | 5010082 | ||
| 300 | 5010083 | ||
| 350 | 5010216 | ||
| 400 | 5010084 | ||
| 25 | 140 | 4 | 5010099 |
| 150 | 5010100 | ||
| 160 | 5010101 | ||
| 180 | 5010103 | ||
| 200 | 5010105 | ||
| 220 | 5010106 | ||
| 250 | 5010107 | ||
| 300 | 5010108 | ||
| 350 | 5010110 | ||
| 400 | 5010217 | ||
| 500 | 5010111 | ||
| 32 | 160 | 4 | 5010129 |
| 180 | 5010131 | ||
| 200 | 5010133 | ||
| 300 | 5010139 | ||
| 350 | 5010140 | ||
| 400 | 5010141 | ||
| 500 | 5010142 | ||
| 600 | 5010143 | ||
| 40 | 180 | 5 | 5010146 |
| 200 | 5010148 | ||
| 220 | 5010149 | ||
| 240 | 5010150 | ||
| 260 | 5010152 | ||
| 300 | 5010154 | ||
| 350 | 5010155 | ||
| 450 | 5010227 |
Seznam čísel dílů
| Číslo dílu |
|---|
Jednotková cena (bez DPH)(Jednotková cena včetně DPH) | Standardní datum odeslání |
|---|
142.48 € ( 169.55 € ) | 12 pracovních dnů |
46.69 € ( 55.56 € ) | 12 pracovních dnů |
50.18 € ( 59.71 € ) | 12 pracovních dnů |
52.02 € ( 61.90 € ) | 12 pracovních dnů |
56.32 € ( 67.02 € ) | 12 pracovních dnů |
58.91 € ( 70.10 € ) | 12 pracovních dnů |
66.02 € ( 78.56 € ) | 12 pracovních dnů |
79.05 € ( 94.07 € ) | 12 pracovních dnů |
97.78 € ( 116.36 € ) | 12 pracovních dnů |
127.62 € ( 151.87 € ) | 12 pracovních dnů |
206.23 € ( 245.41 € ) | 12 pracovních dnů |
60.95 € ( 72.53 € ) | 12 pracovních dnů |
69.03 € ( 82.15 € ) | 12 pracovních dnů |
78.40 € ( 93.30 € ) | 12 pracovních dnů |
136.55 € ( 162.49 € ) | 12 pracovních dnů |
163.91 € ( 195.05 € ) | 12 pracovních dnů |
193.09 € ( 229.78 € ) | 12 pracovních dnů |
269.45 € ( 320.65 € ) | 12 pracovních dnů |
369.60 € ( 439.82 € ) | 12 pracovních dnů |
87.55 € ( 104.18 € ) | 12 pracovních dnů |
91.54 € ( 108.93 € ) | 12 pracovních dnů |
96.82 € ( 115.22 € ) | 12 pracovních dnů |
106.29 € ( 126.49 € ) | 12 pracovních dnů |
111.35 € ( 132.51 € ) | 12 pracovních dnů |
139.46 € ( 165.96 € ) | 12 pracovních dnů |
173.60 € ( 206.58 € ) | 12 pracovních dnů |
39.85 € ( 47.42 € ) | 12 pracovních dnů |
51.69 € ( 61.51 € ) | 12 pracovních dnů |
42.43 € ( 50.49 € ) | 12 pracovních dnů |
53.52 € ( 63.69 € ) | 12 pracovních dnů |
54.38 € ( 64.71 € ) | 12 pracovních dnů |
54.38 € ( 64.71 € ) | 12 pracovních dnů |
89.49 € ( 106.49 € ) | 12 pracovních dnů |
65.80 € ( 78.30 € ) | 12 pracovních dnů |
99.94 € ( 118.93 € ) | 12 pracovních dnů |
108.34 € ( 128.92 € ) | 12 pracovních dnů |
165.63 € ( 197.10 € ) | 12 pracovních dnů |
15.03 € ( 17.89 € ) | 14 pracovních dnů |
17.66 € ( 21.02 € ) | 12 pracovních dnů |
21.38 € ( 25.44 € ) | 12 pracovních dnů |
18.74 € ( 22.30 € ) | 12 pracovních dnů |
22.46 € ( 26.73 € ) | 12 pracovních dnů |
26.92 € ( 32.03 € ) | 12 pracovních dnů |
273.75 € ( 325.76 € ) | 12 pracovních dnů |
14.28 € ( 16.99 € ) | 12 pracovních dnů |
15.57 € ( 18.53 € ) | 12 pracovních dnů |
16.80 € ( 19.99 € ) | 12 pracovních dnů |
17.66 € ( 21.02 € ) | 12 pracovních dnů |
19.71 € ( 23.45 € ) | 12 pracovních dnů |
23.32 € ( 27.75 € ) | 12 pracovních dnů |
24.23 € ( 28.83 € ) | 12 pracovních dnů |
24.23 € ( 28.83 € ) | 12 pracovních dnů |
33.34 € ( 39.67 € ) | 12 pracovních dnů |
16.37 € ( 19.48 € ) | 12 pracovních dnů |
23.91 € ( 28.45 € ) | 12 pracovních dnů |
24.66 € ( 29.35 € ) | 12 pracovních dnů |
16.37 € ( 19.48 € ) | 12 pracovních dnů |
25.05 € ( 29.81 € ) | 12 pracovních dnů |
26.88 € ( 31.99 € ) | 12 pracovních dnů |
14.28 € ( 16.99 € ) | 12 pracovních dnů |
